Native-MVL · вертикальные многоступенчатые насосы

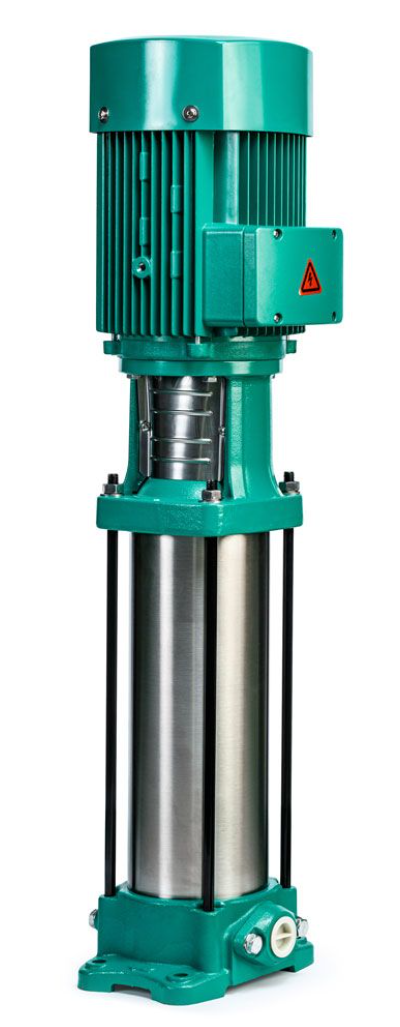

Вертикальные многоступенчатые насосы Native-MVL
Подбор и поставка нормальновсасывающих многоступенчатых насосов вертикального исполнения для водоснабжения, повышения давления, котельных, промышленных циркуляционных систем, охлаждения и пожаротушения.
Подбор по расходу, напору и рабочей точке
Исполнения для воды и водогликолевых смесей
AISI304, AISI316 или чугун с катафорезным покрытием
Проверка замены по габаритам и присоединениям
0,5–200 м³/чориентир по рабочему полю
до 400 мпо графику диапазона
-30…+120 °Cс уплотнением EPDM
16/25/30 баррабочее давление
IP55степень защиты
3~ 50 Гц230/400 В или 400 В
Подбор, поставка, замена
Native-MVL для инженерных систем, где важны расход, напор и стабильная рабочая точка
Native-MVL — вертикальные многоступенчатые насосы для задач, где требуется компактная установка, высокий напор и точный подбор по параметрам системы. Насосы применяются в установках водоснабжения и повышения давления, котельных, промышленных циркуляционных контурах, системах охлаждения, технологическом оборудовании, пожаротушении, мойках и ирригации. Мы подбираем модель не только по максимальному расходу или напору, а по рабочей точке, температуре, составу жидкости, давлению, материалам, NPSH, присоединительным размерам и условиям монтажа. Также можно выполнить подбор аналога Grundfos CR / CRN / CRE или заменить старый насос Грундфос по шильдику, если нужно сохранить гидравлику, габариты и присоединения.
MVL 2 … MVL 200 модельные группы для разных расходов и напоров
AISI304 / AISI316 исполнения проточной части под воду, гликоль и более требовательные среды
Подбор по шильдику проверим замену по модели, фото, рабочей точке и присоединениям
Области применения
Где применяются вертикальные многоступенчатые насосы Native-MVL
Серия подходит для инженерных систем, где нужен устойчивый напор при компактной вертикальной компоновке. Конкретное исполнение подбирается по жидкости, температуре, давлению и режиму работы.
Водоснабжение
Подача воды и повышение давления в зданиях, инженерных узлах и насосных установках.
Повышение давления
Работа в составе повысительных систем, где важна стабильная рабочая точка.
Котельные
Питательные насосы котлов и контуры с горячей водой при корректном подборе уплотнений.
Промышленная циркуляция
Циркуляционные контуры на производстве, в технологическом оборудовании и теплообмене.
Охлаждение воды
Контуры охлаждающей жидкости, чиллерные системы и техническое водоснабжение.
Пожаротушение
Использование в установках пожаротушения — при проверке требований проекта и нормативов.
Мойки и технологическая вода
Подача чистой технической воды без абразивных и длинноволокнистых включений.
Ирригация
Дождевальные и поливочные системы, где нужен подбор по расходу, напору и режиму включений.

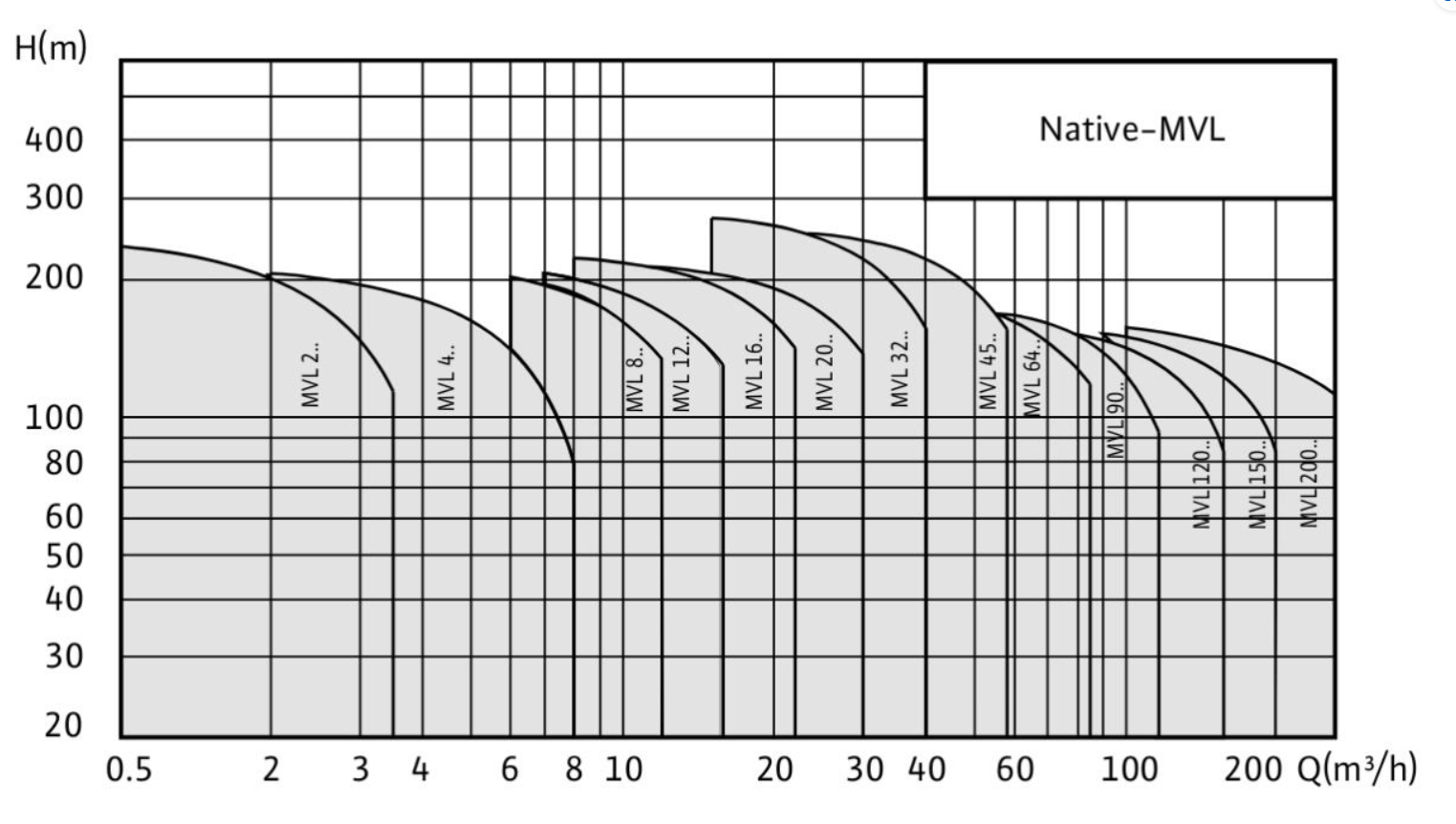

Рабочее поле
Расход, напор и подбор модели Native-MVL
Рабочее поле помогает быстро понять, какие модельные группы подходят под требуемую зону расхода и напора. Финальная модель выбирается по рабочей точке и условиям эксплуатации.
Не выбираем насос только по максимумам
- сначала фиксируем рабочую точку: расход, м³/ч и напор, м;
- проверяем запас по NPSH и допустимое входное давление;
- учитываем температуру и состав жидкости;
- сравниваем материал проточной части и тип уплотнения;
- проверяем габариты, фланцы, питание и возможность частотного управления.
Серии и присоединения
Как выбрать группу Native-MVL под расход и напор
Внутри серии MVL есть несколько групп: от компактных насосов малой подачи до крупных исполнений для производительных систем. Присоединение и давление зависят от модели и исполнения.
MVL 2 / MVL 4
Компактные группы для малых расходов. Возможны резьбовые и фланцевые исполнения в зависимости от давления.
MVL 8–20
Средний диапазон для водоснабжения, повышения давления, охлаждения и технологических контуров.
MVL 32–90
Группы для более высоких расходов, промышленных систем и насосных установок.
MVL 120–200
Крупные вертикальные многоступенчатые насосы для производительных инженерных систем.
Технические характеристики
Характеристики насосов Native-MVL
Вместо длинной таблицы — ключевые параметры в инженерных карточках. Так блок читается без горизонтального скролла и остаётся удобным на ноутбуке, планшете и телефоне.
Что важно проверить до заказа
Для корректного подбора нужны не только расход и напор. Ошибка часто возникает из-за неподходящего материала проточной части, давления, уплотнения, напряжения, фланцев или габаритов. Поэтому финальные параметры нужно сверять по конкретной модели, каталогу и шильдику насоса.
Тип насоса
Вертикальный многоступенчатый центробежный насос
Подходит для систем с высоким напором и компактным вертикальным монтажом.
Рабочие среды
Вода, гликолевые смеси до 50%, неагрессивные среды
Без минеральных масел, твёрдых, абразивных и длинноволокнистых включений.
Температура жидкости
-30…+120 °C
Указано для исполнения с уплотнением EPDM. Для других сред проверяется отдельно.
Рабочее давление
16 / 25 / 30 бар
Подбирается по давлению системы и напору насоса при Q=0.
Входное давление
до 10 бар
Проверяется сумма входного давления и давления насоса при закрытой задвижке.
Электропитание
3~230/400 В или 3~400 В, 50 Гц
Напряжение зависит от мощности и исполнения электродвигателя.
Электродвигатель
IE2, класс изоляции F, IP55
Мощность, ток и исполнение двигателя проверяются по конкретной модели.
Материалы
AISI304 / AISI316 / чугун + AISI304
Выбор зависит от воды, гликоля, температуры и требований к коррозионной стойкости.
Присоединения и комплектация
G1¼, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150
Тип присоединения зависит от группы Native-MVL и исполнения по давлению. Для MVL 2–4 PN16 в комплекте могут поставляться ответные фланцы, винты и уплотнительные кольца. Комплектацию нужно уточнять по модели.
Конструкция
Разрезы и основные узлы Native-MVL
Конструкция отличается по группам, поэтому для замены или проектирования нужно смотреть разрез именно своей модели: MVL 2–4, MVL 8–20, MVL 32–90 или MVL 120–200.

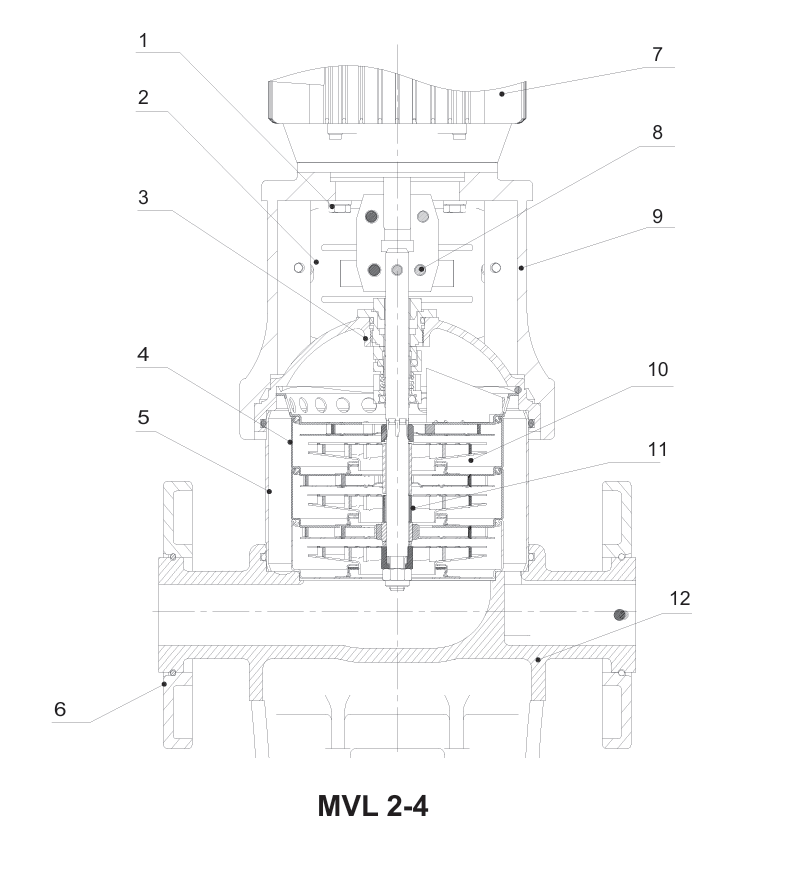

MVL 2–4
Компактные исполнения малой подачи.

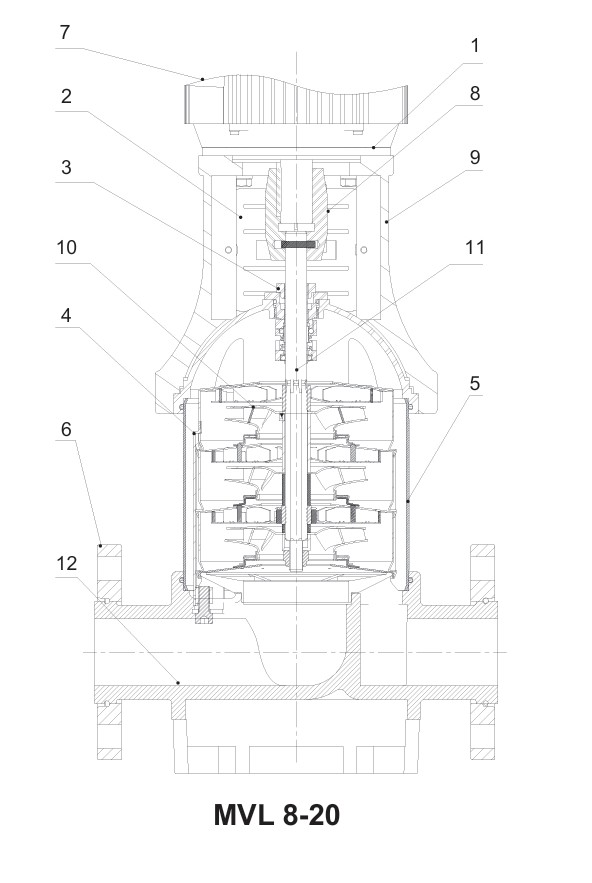

MVL 8–20
Средние группы для инженерных систем.

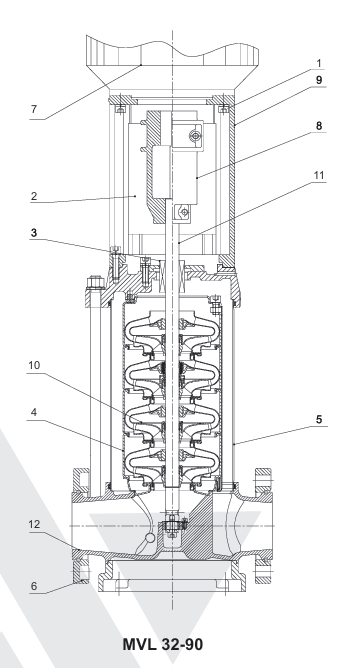

MVL 32–90
Исполнения для повышенных расходов.

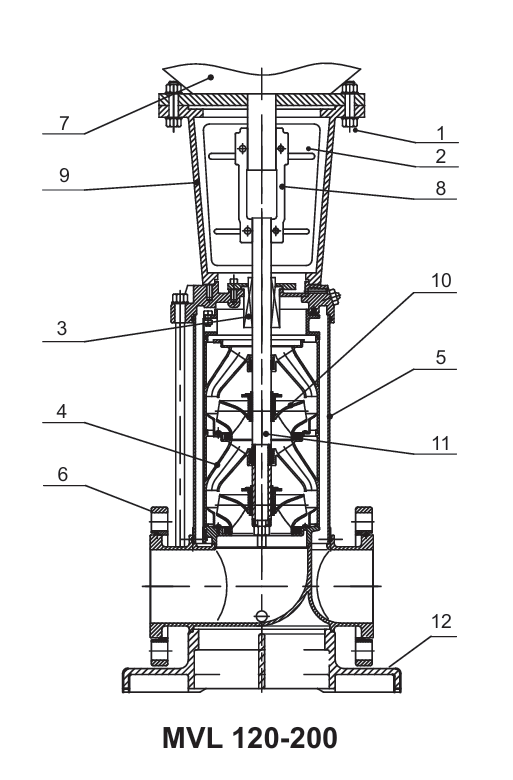

MVL 120–200
Крупные насосы для производительных систем.
1. Болты крепления электродвигателя 2. Защита муфты 3. Скользящее торцевое уплотнение 4. Ступень 5. Трубчатый кожух 6. Подвижный фланец 7. Электродвигатель 8. Муфта 9. Фонарь 10. Рабочее колесо 11. Вал 12. Корпус / основание
Материалы и маркировка
Как читать обозначение Native-MVL
Пример маркировки
MVL 3202/2-1/16/E/3-400-50-2-S1 - MVL — вертикальный многоступенчатый центробежный насос;
- 32 — производительность, м³/ч;
- 02 — количество рабочих колёс;
- 2 — количество подрезанных рабочих колёс;
- 16 — максимальное рабочее давление;
- E / V — уплотнение EPDM или VITON;
- 3-400-50 — напряжение и частота;
- S1 — механическое уплотнение для водогликолевых смесей до 50%.
Материальное исполнение
- 1 — корпус и гидравлика из нержавеющей стали 1.4301 / AISI304;
- 2 — корпус и гидравлика из нержавеющей стали 1.4404 / AISI316;
- 3 — корпус из чугуна с катафорезным покрытием + гидравлика AISI304;
- для химических или коррозионных сред требуется отдельное согласование;
- при работе с гликолем учитывают вязкость и корректируют характеристики.
Замена и аналоги
Подбор Native-MVL как замены Grundfos, Wilo, CNP и других вертикальных насосов
Насос нельзя заменить только по названию серии. Даже если рабочее поле похоже, нужно проверить рабочую точку, материалы, фланцы, монтажную высоту, давление, уплотнение, двигатель и режим управления.
| Что заменяем | Что можно рассмотреть | Что обязательно проверить |
|---|---|---|
| Grundfos CR / CRN / CRE | Native-MVL в подходящем материальном исполнении | Рабочая точка, давление, материалы, уплотнение, фланцы, габариты, частотное управление |
| Wilo вертикальные многоступенчатые насосы | Native-MVL по расходу, напору и присоединениям | PN, DN, температура, состав жидкости и высота установки |
| CNP CDM / CDMF | Native-MVL в исполнении AISI304 / AISI316 или чугун + AISI304 | Материал проточной части, торцевое уплотнение, электродвигатель |
| Lowara, KSB, Ebara и другие серии | Подбор аналога по шильдику и рабочей точке | Сравнить гидравлику, NPSH, монтаж, фланцы и требования проекта |
Возможность замены определяется по рабочей точке, материалам, присоединениям, габаритам,
электродвигателю, управлению и условиям эксплуатации. Полной взаимозаменяемости без проверки
по каталогу и шильдику не обещаем.
Опросный лист
Что отправить инженеру для подбора Native-MVL
Чем точнее исходные данные, тем меньше риск ошибки по напору, материалам, уплотнению и монтажу.
РасходТребуемая подача, м³/ч, и режим работы.
НапорРасчётный напор, м, или давление в системе.
ЖидкостьВода, гликоль, концентрация, вязкость, загрязнения.
ТемператураМинимальная и максимальная температура среды.
ДавлениеРабочее и входное давление, требования PN.
ПитаниеНапряжение, частота, мощность двигателя.
МатериалыAISI304, AISI316 или другое требование проекта.
ШильдикФото старого насоса, модель, размеры и условия монтажа.
Документы и изображения
Рабочее поле, конструкция и руководство Native-MVL
Документы пригодятся для подбора, проектирования, проверки габаритов, монтажа и замены существующего насоса.
Руководство MVL
Инструкция по монтажу и эксплуатации: конструкция, габариты, маркировка и технические требования.
Открыть руководствоРабочее поле
График диапазона Native-MVL по расходу и напору для первичного выбора модельной группы.
Смотреть графикКонструкция
Разрезы для групп MVL 2–4, 8–20, 32–90 и 120–200 для проверки узлов и исполнения.
Вернуться к подборуСмежные разделы
Полезные страницы для подбора и замены насосов
FAQ
Вопросы о подборе Native-MVL
Как подобрать насос Native-MVL?
Нужно знать расход, напор, жидкость, температуру, давление, материал проточной части, тип присоединения, питание и условия монтажа. После этого модель сверяется по рабочему полю и габаритам.
Можно ли подобрать Native-MVL по старой модели насоса?
Да. Лучше отправить фото шильдика, модель, рабочую точку и фото обвязки. По одному названию серии замену делать рискованно.
Можно ли заменить Grundfos CR на Native-MVL?
Возможность замены проверяется по расходу, напору, материалам, давлению, фланцам, габаритам, двигателю и требованиям к управлению.
Что важнее при подборе: расход или напор?
Важна рабочая точка — сочетание расхода и напора. Выбор только по максимальному расходу или максимальному напору может привести к неверной модели.
Какие жидкости можно перекачивать?
Холодную и горячую воду, водогликолевые смеси до 50% и другие неагрессивные среды низкой вязкости без масел, твёрдых, абразивных и длинноволокнистых включений.
Какие материалы доступны?
В маркировке предусмотрены исполнения из AISI304, AISI316, а также корпус из чугуна с катафорезным покрытием и гидравлика AISI304.
Как проверить, подойдёт ли насос по габаритам?
Нужно сверить присоединение, PN, монтажные размеры, высоту насоса, положение патрубков и доступное место в насосной.
Можно ли использовать насос с частотным преобразователем?
Да, но совместимость двигателя, диапазон регулирования и режим работы нужно проверять по проекту и требованиям производителя.
Что делать, если нужная модель недоступна?
Можно подобрать замену по рабочей точке, материалам, давлению, фланцам и габаритам. Доступность и возможность поставки уточняются по запросу.
Какие документы нужны для проекта?
Обычно нужны техническое описание, рабочее поле, габаритный чертёж, материалы, данные электродвигателя и инструкция по монтажу и эксплуатации.
