Подбираем насосные станции Grundfos Hydro для водоснабжения зданий, промышленного повышения давления и систем пожаротушения. Отдельно рассчитываем Hydro MPC, Hydro Multi-E, Hydro Multi-S и Hydro EN по расходу, напору, давлению, резервированию, шкафу управления и условиям монтажа.
Grundfos Hydro — это линейка готовых насосных станций для двух разных задач: повышения давления в системах водоснабжения и подачи воды в системах пожаротушения. Поэтому при подборе важно не смешивать серии в одну группу: Hydro MPC, Hydro Multi-E и Hydro Multi-S чаще рассматривают как повысительные насосные станции, а Hydro EN — как пожарную насосную станцию для спринклерных систем.
Для повышения давления ключевые параметры — расход, напор, входное давление, требуемое давление у потребителя, число насосов, резервирование, тип управления и профиль водоразбора. Для пожаротушения дополнительно проверяют соответствие проектному стандарту, конфигурацию основных насосов, наличие жокей-насоса, тип привода, панели управления, схему запуска и требования к помещению.
Мы помогаем подобрать Grundfos Hydro, проверить возможность поставки, заменить старую станцию Грундфос или подобрать аналог по рабочей точке, монтажным размерам, присоединениям и шкафу управления.
У этих задач разные требования к автоматике, резервированию, режиму работы и проектной документации.
| Направление | Серии Grundfos Hydro | Где применяются | Что важно проверить |
|---|---|---|---|
| Повышение давления | Hydro MPC, Hydro Multi-E, Hydro Multi-S, Hydro Solo-E | Жилые дома, гостиницы, офисы, больницы, школы, промышленность, водоподготовка, ирригация | Рабочая точка, профиль водоразбора, число насосов, частотное или каскадное управление, давление на входе |
| Пожаротушение | Hydro EN | Автоматические спринклерные системы, пожарные насосные помещения, объекты с требованиями EN 12845 | Норма проекта, основной и резервный насос, электро- или дизельный привод, жокей-насос, панели управления, испытания |
| Замена существующей станции | Любая серия Hydro или аналог | Модернизация насосной, замена снятой модели, аварийная замена, реконструкция объекта | Фото шильдика, габариты, коллекторы, фланцы, электропитание, шкаф, алгоритм управления, доступность модели |
Серии удобнее выбирать по реальной задаче: водоснабжение, локальное повышение давления или пожаротушение.
Интеллектуальная повысительная станция для объектов с переменным расходом, требованием к стабильному давлению и энергоэффективности.
Частотно-регулируемая станция, где насосы взаимодействуют между собой и могут поддерживать давление без классического шкафа управления.
Каскадная станция для повышения давления чистой воды, обычно с двумя или тремя насосами CM, CMV или CR.
Компактное решение для локального повышения давления, когда достаточно одного регулируемого насоса.
Пожарная насосная станция для автоматических спринклерных систем по EN 12845 с электро- и/или дизельными насосами.
Сравнение помогает быстро понять, какая серия подходит под задачу, тип управления и требования объекта.
| Серия | Назначение | Насосная часть | Управление | Ключевая особенность |
|---|---|---|---|---|
| Hydro MPC | Повышение давления и подача чистой воды в зданиях, промышленности, водоснабжении | Параллельно установленные CR, CRI, CRE или CRIE, точная комплектация по каталогу | Шкаф управления Control MPC, каскадное и частотное регулирование в зависимости от исполнения | Подходит для сложных объектов с переменным расходом и требованием к стабильному давлению |
| Hydro Multi-E | Повышение давления чистой воды в зданиях, гостиницах, больницах, школах, промышленности | CME или CRE с частотным регулированием, подключённые параллельно | Управление встроено в насосы; насосы взаимодействуют между собой | Хороший вариант, когда нужна энергоэффективность и плавное поддержание давления |
| Hydro Multi-S | Повышение давления чистой воды и заполнение баков в типовых инженерных системах | 2 или 3 одинаковых CM, CMV или CR на общей раме | Шкаф с защитой двигателя и встроенным контроллером, управление по реле давления | Простое каскадное решение для объектов без сложной частотной автоматики |
| Hydro Solo-E | Локальное повышение давления в небольшой зоне или отдельной ветке | Один насос с электронным регулированием | Регулирование по давлению, точная схема по выбранной модели | Компактная альтернатива многонасосной станции, если резервирование не требуется |
| Hydro EN | Пожаротушение, автоматические спринклерные системы по EN 12845 | Основные насосы с электродвигателем и/или дизельным двигателем, плюс жокей-насос | Независимые панели управления, реле давления, контроль выхода на режим | Пожарная станция с требованиями к резервированию, испытаниям и помещению |
Для таких станций особенно важны рабочая точка, профиль водоразбора, резервирование и способ управления.
Станцию подбирают по сочетанию расхода и напора. Отдельно максимальный расход или максимальный напор не дают корректного выбора.
Важно учитывать давление на входе, потери в трубопроводах, высоту здания и требуемое давление у наиболее удалённого потребителя.
Частотное регулирование выгодно при переменном потреблении. Каскадное решение проще и может быть достаточно для типовой системы.
Для критичных объектов проверяют схему N+1, количество рабочих насосов, резервный насос и возможность обслуживания без остановки системы.
Hydro EN рассматривается отдельно: это не обычная повысительная станция, а оборудование для систем пожаротушения.
| Параметр Hydro EN | Техническая информация | Что проверять при подборе |
|---|---|---|
| Назначение | Автоматические спринклерные системы по EN 12845 | Стандарт проекта, требования страховой или технического задания |
| Рабочий диапазон | До 650 м³/ч и до 140 м для каждого основного насоса | Расчётный расход и напор пожаротушения, требуемая точка на кривой |
| Конфигурации | S — электронасосы, T — дизельные насосы, Y — комбинация электро- и дизельного насоса | Требуемое резервирование: 100 %, 100 % + 100 % или 50 % + 50 % + 50 % |
| Жокей-насос | Предусмотрен для поддержания давления при малых утечках; в каталоге указан бак 24 л | Наличие/тип жокей-насоса, настройки включения и выключения |
| Панели управления | Для каждого основного насоса используется независимая панель управления | IP шкафа, метод пуска, питание, сигналы, диспетчеризация |
| Перекачиваемая среда | Вода без твёрдых включений и волокон | Качество воды, наличие фильтрации, риск загрязнений |
| Температура воды | От 0 до +40 °C | Риск замерзания, условия помещения, обогрев пожарной насосной |
| Помещение | Водонепроницаемое помещение, защищённое от замерзания | Доступ, вентиляция, обслуживание, фундамент, выхлоп для дизельной версии |
| Дизельный привод | Топливный бак рассчитан минимум на 6 часов непрерывной работы | Вентиляция, выхлоп, топливо, доступ к обслуживанию, температура помещения |
| Номинальное давление | Компоненты и материалы PN 16 | Сумма давления на входе и давления при закрытой задвижке не должна превышать допустимое давление |
Графики помогают понять, какая серия подходит для расчётной точки, но финальный подбор выполняется по конкретной модели.

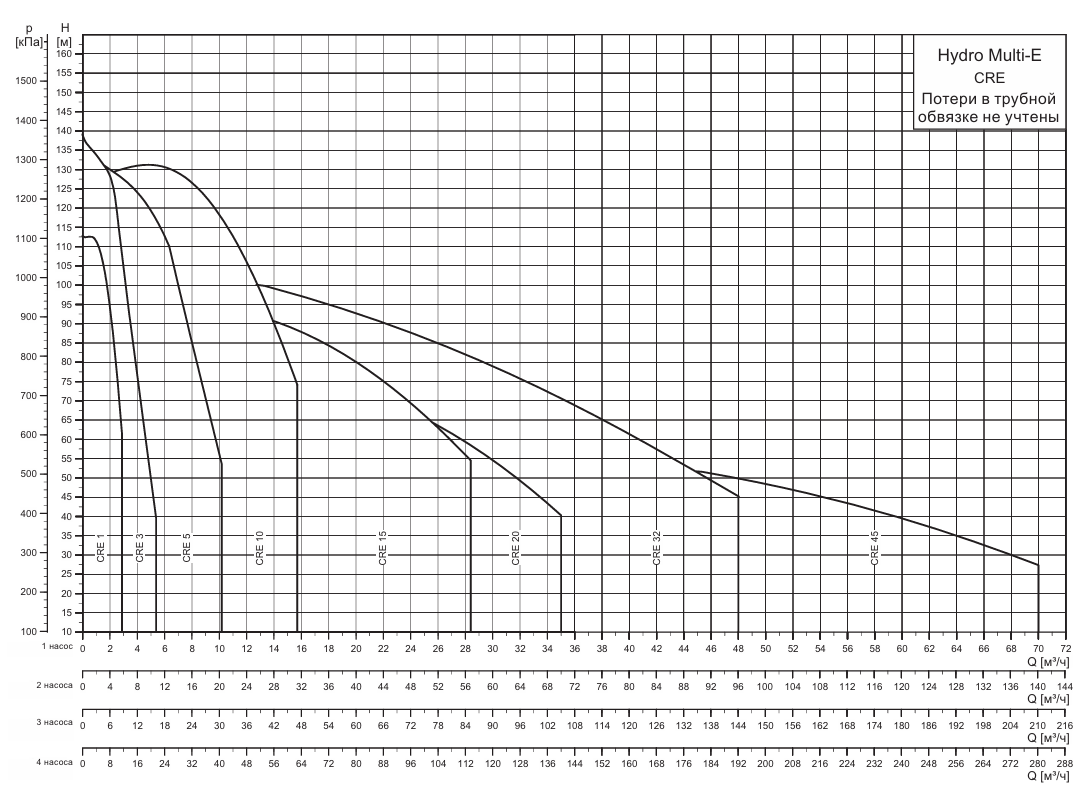

Используется для предварительного выбора станции повышения давления по расходу, напору и профилю потребления.
График применяют для проверки пожарной рабочей точки по расходу и напору для основного насоса.
Для частотного исполнения проверяют не только максимальную точку, но и работу при частичных нагрузках.
Для каскадной станции важно оценить работу при минимальном, среднем и пиковом водоразборе.
Состав отличается по серии, но для подбора всегда проверяют насосы, коллекторы, арматуру, датчики и шкаф управления.
Насосы на общей раме, коллекторы, обратные клапаны, запорная арматура, датчики, шкаф управления и логика каскада.
Частотно-регулируемые насосы, общая рама, всасывающий и напорный коллектор, датчик давления и арматура.

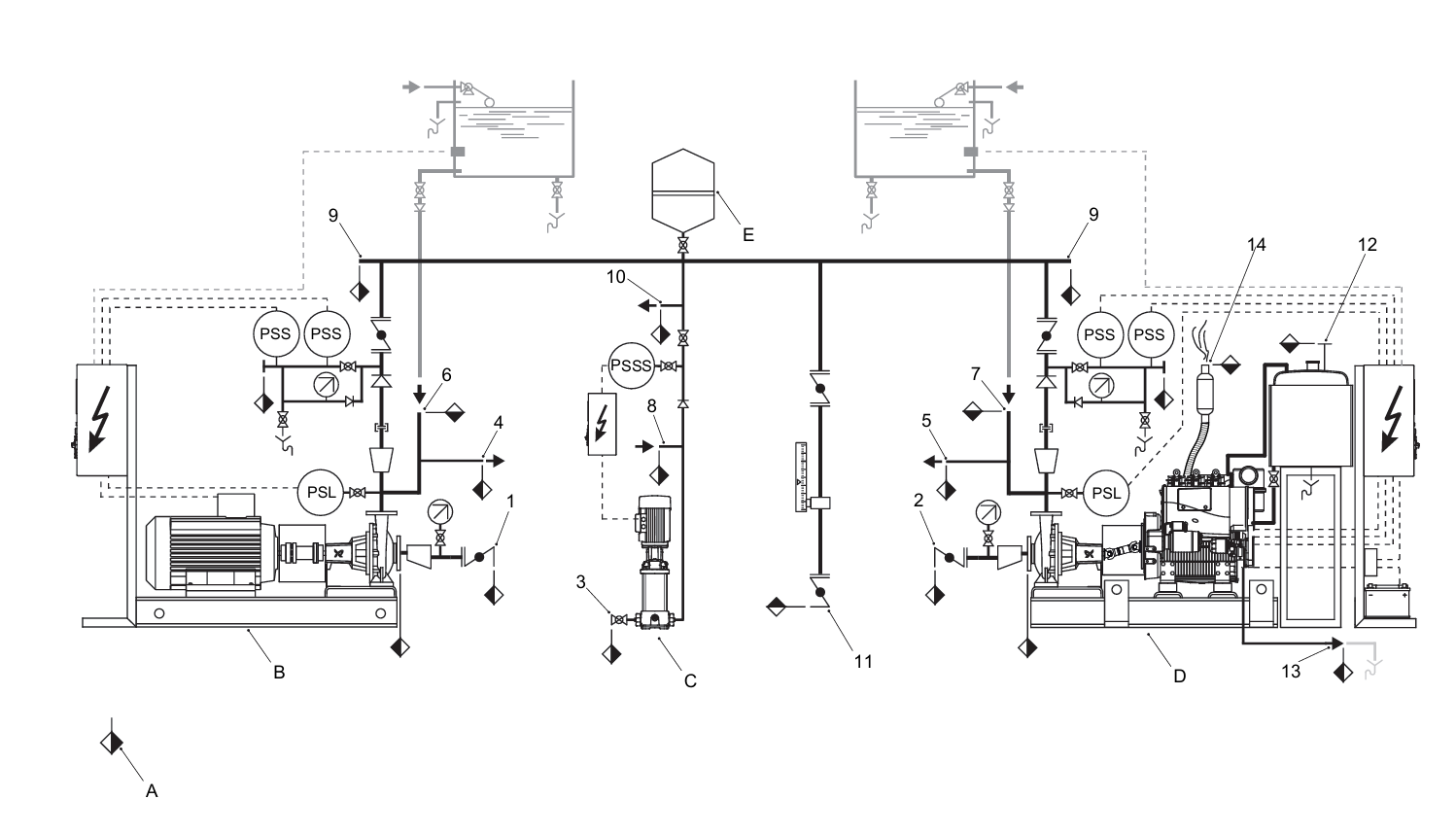

Основной насос, резервный насос по конфигурации, жокей-насос, панели управления, реле давления, контуры заливки и рециркуляции.
Один и тот же расход можно закрыть разными сериями, но ошибка по давлению, резерву или управлению приведёт к неправильной станции.
При замене нельзя выбирать аналог только по названию серии. Нужно повторить рабочую точку и проверить монтаж.
| Что заменяем | Как подбирать замену | Что запросим у вас |
|---|---|---|
| Hydro MPC | По рабочей точке, количеству насосов, типу управления, шкафу, датчикам и алгоритму поддержания давления | Шильдик, проект, параметры расхода/напора, фото шкафа и обвязки |
| Hydro Multi-E | По частотному регулированию, типу насосов CME/CRE, давлению, диапазону регулирования и электропитанию | Модель насосов, количество насосов, настройки давления, фото станции |
| Hydro Multi-S | По каскадной схеме, реле давления, числу насосов, коллекторам, фланцам и габаритам | Шильдик, фото коллектора, давление включения/выключения, электросхема при наличии |
| Hydro EN | По стандарту проекта, конфигурации S/T/Y, расходу пожаротушения, напору, приводу и резервированию | Раздел проекта пожаротушения, требуемый стандарт, расход, напор, тип источника воды |
Документы нужны для проектировщика, снабжения, монтажной организации и проверки замены.
Пожарные насосные станции Grundfos Hydro EN по EN 12845: диапазоны, конфигурации, условия эксплуатации.
Скачать каталогПовысительные насосные станции Grundfos Hydro: серии, рабочие поля, конструкция, подбор и принадлежности.
Скачать каталогТребования к монтажу, безопасной эксплуатации, помещению, электрике, дизельному приводу и обслуживанию.
Открыть руководствоМонтаж, эксплуатация, контроль давления, настройки и обслуживание станции повышения давления.
Открыть руководствоДокумент для проверки частотных станций, настройки, требований к подключению и эксплуатации.
Открыть руководствоОтправьте параметры, проект или фото шильдика — подберём станцию или замену.
Отправить параметрыКороткие ответы помогают быстрее понять различия серий и подготовить данные для подбора.
И то, и другое, но серии разные. Hydro MPC, Multi-E, Multi-S и Solo-E используют для повышения давления, а Hydro EN — для систем пожаротушения и автоматических спринклерных систем.
Hydro MPC — более сложная станция с отдельным шкафом управления и развитой логикой регулирования. Hydro Multi-E использует частотно-регулируемые насосы, которые взаимодействуют между собой.
Hydro Multi-S подходит для типовых задач повышения давления чистой воды, когда достаточно каскадного управления по реле давления и не требуется сложная частотная автоматика.
Hydro EN — пожарная насосная станция Grundfos для автоматических спринклерных систем по EN 12845. Она может включать основные насосы с электрическим и/или дизельным приводом, жокей-насос и независимые панели управления.
Да, но аналог подбирается не по названию, а по рабочей точке, количеству насосов, резервированию, типу управления, материалам, габаритам, фланцам и условиям эксплуатации.
Нужны стандарт проекта, требуемый расход пожаротушения, напор, тип источника воды, конфигурация резервирования, требования к электропитанию, дизельному приводу и помещению.
Иногда можно выполнить предварительный подбор по шильдику, фото станции и параметрам системы. Но для точного решения лучше иметь проект, паспорт станции или расчётную рабочую точку.
Полезные соседние разделы помогут перейти к насосам, которые входят в состав станций Grundfos Hydro.
Пришлите расход, напор, давление, назначение станции, проект или фото шильдика. Подберём Grundfos Hydro для повышения давления или пожаротушения, проверим доступность и при необходимости предложим замену.
