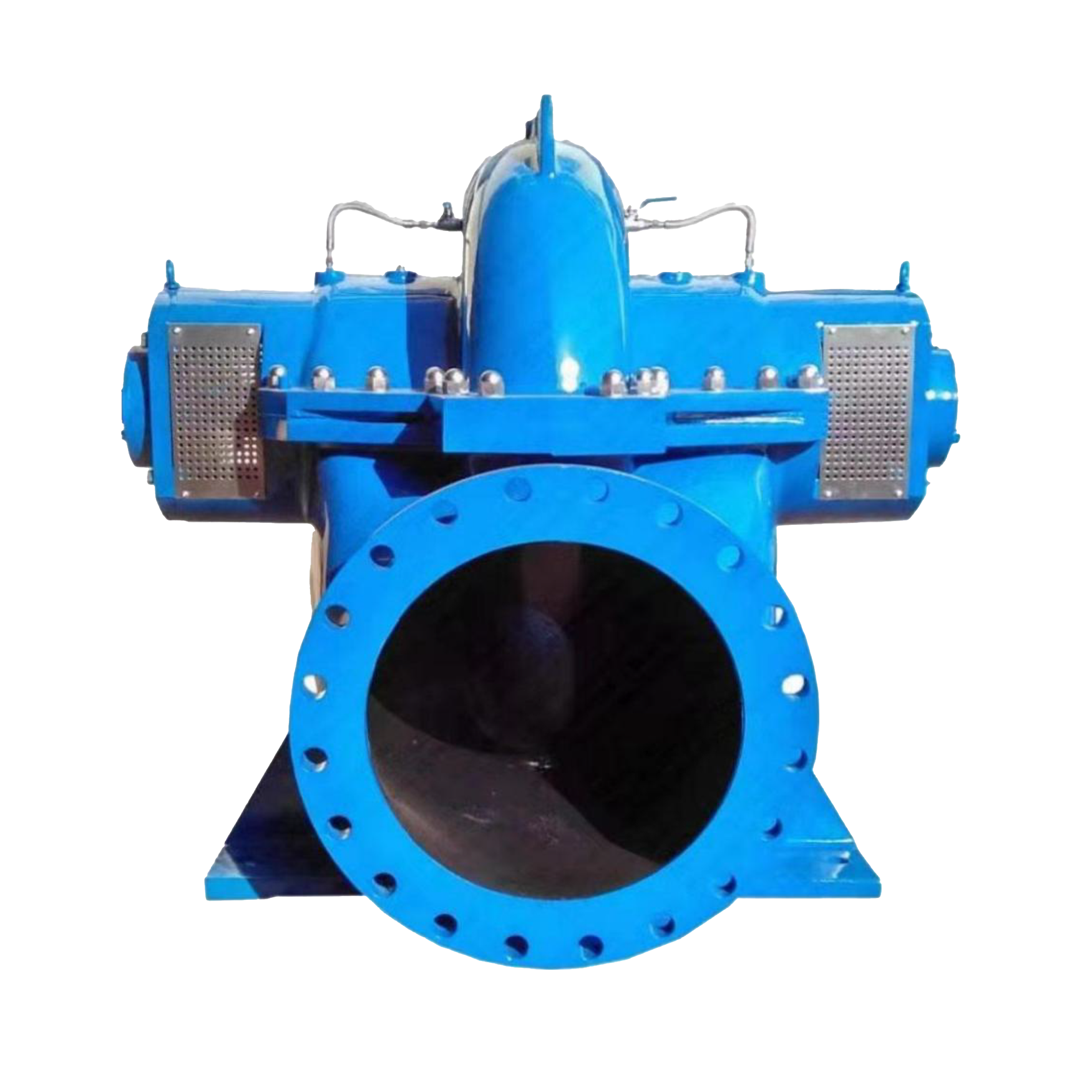

Центробежные насосы двухстороннего всасывания AIKON DMC
Одноступенчатые насосы с рабочим колесом двухстороннего входа и осевым разъёмом корпуса для водоснабжения, энергетики, промышленной циркуляции, орошения, дренажа и пожаротушения. Подбираем агрегат по рабочей точке, NPSH, среде, температуре, давлению и варианту монтажа.
DMC — горизонтальное исполнение DMCL / DMC(V) — вертикальное исполнение
до 11 160 м³/ч
максимальная подача по каталогу серии
до 200 м
максимальный напор
DN 80–800
диаметр напорного патрубка по каталогу
до +120 °C
стандартный предел температуры по каталогу
Купить без ошибки в подборе
Цена AIKON DMC зависит от рабочей точки и исполнения
Для расчёта нужны не только обозначение насоса, но и параметры системы. Проверяем гидравлику, компоновку агрегата, материалы, уплотнение и двигатель.
Нужен подбор
Проверим подачу, напор, NPSH, режим работы и положение рабочей точки на кривой.
Нужна замена
Сверим присоединения, габариты, материалы и параметры существующего насоса.
Нужны документы
Предоставим каталог, руководство, графики, габаритные данные и подборный лист.
Для быстрого расчёта: пришлите требуемые Q и H, состав и температуру жидкости, давление на входе, режим работы, доступное питание и сведения о месте монтажа.
Применение
Для систем с большой подачей и длительной работой
Двухсторонний подвод жидкости к рабочему колесу снижает осевую нагрузку и делает DMC подходящим для крупных водяных и промышленных контуров.
Водоснабжение
- водопроводные насосные станции
- промышленное водоснабжение
- циркуляция и распределение воды
- общественные и инфраструктурные объекты
Энергетика и HVAC
- электростанции
- системы охлаждения и циркуляции
- отопление и кондиционирование
- контуры технической воды
Пожаротушение
- основные пожарные насосы
- объекты с высокой расчётной подачей
- резервные насосные агрегаты
- комплектные насосные станции
Орошение и дренаж
- ирригационные системы
- осушительные станции
- водозабор и перекачка
- крупные мелиоративные системы
Промышленность
- металлургия
- химические и фармацевтические производства
- судостроение и доковые системы
- технологические линии
Специальные среды
- морская и солесодержащая вода
- горячая вода
- нефть и нефтепродукты
- среды со специальным материальным исполнением
Только после проверки материалов, уплотнений и конкретного исполнения.
Исполнения DMC
Горизонтальная или вертикальная компоновка
Гидравлическая часть выбирается по рабочей точке, а компоновка — по месту установки, требованиям проекта и обслуживанию.
Горизонтальное исполнение
- горизонтальный вал и осевой разъём корпуса
- вал привода может быть выведен с левой или правой стороны
- удобный доступ к внутренним деталям через верхнюю половину корпуса
- подходит для классической установки на раме с электродвигателем
Вертикальное исполнение
- вертикальная компоновка для ограничения занимаемой площади
- привод размещается на стойке над насосной частью
- исполнение и трансмиссионная часть уточняются по проекту
- обслуживание и обвязка должны быть заложены в компоновку станции
Рабочее колесо E / F
Гидравлические варианты рабочего колеса позволяют закрывать разные зоны подачи и напора в одном типоразмере корпуса.
Уплотнение вала
Сальниковое или механическое. Выбор зависит от жидкости, температуры, давления, требований к утечке и обслуживанию.
Смазка подшипников
Предусмотрены варианты с консистентной или масляной смазкой. Конкретная схема определяется исполнением насоса.
Характеристики
Основные параметры AIKON DMC
Максимальные значения показывают границы серии, а не параметры каждой модели. Финальная модель выбирается только по индивидуальной кривой.
| Параметр | Значение | Что учитывать при подборе |
|---|---|---|
| Тип насоса | Одноступенчатый центробежный насос двухстороннего всасывания с осевым разъёмом корпуса | Горизонтальное DMC или вертикальное DMCL / DMC(V) |
| Диапазон подачи | до 11 160 м³/ч по каталогу серии | Рабочая точка должна находиться в допустимой области конкретной кривой |
| Напор | до 200 м | Учитываются статический напор, потери и требуемое давление у потребителя |
| Напорный патрубок | DN 80–800 по каталогу | В РЭ для расширенного ряда приведён диапазон до DN 900; размер проверяется по модели |
| Рабочее давление | до 2,5 МПа в каталожном исполнении | РЭ охватывает специальные исполнения до 5 МПа; применимость подтверждается по заказу |
| Температура жидкости | до +120 °C в каталожном исполнении | В РЭ указан расширенный диапазон -15…+200 °C для соответствующих исполнений |
| Частота вращения | 2900, 1450, 960 и 725 об/мин — в зависимости от типоразмера | Частота влияет на область Q/H, NPSH, мощность и требования к фундаменту |
| Электропитание | 3×380 В, 50 Гц указано в РЭ | Мощность и исполнение двигателя подбираются под конкретный агрегат и проект |
| NPSH | зависит от модели и рабочей точки | Проверяется доступный кавитационный запас системы относительно NPSH насоса |
| Перекачиваемая жидкость | типовое применение — чистая вода или близкая по свойствам жидкость | Для абразивной, агрессивной, морской, горячей среды и нефтепродуктов требуется специальное исполнение |
Модельный ряд по частоте вращения
Ниже перечислены типоразмеры, для которых в каталоге приведены индивидуальные графические характеристики. Гидравлические исполнения E и F, диаметр рабочего колеса и комплектация уточняются при подборе.
DMC80-210, DMC80-270, DMC100-250, DMC100-310, DMC125-230, DMC125-290.
DMC80-210, DMC80-270, DMC80-370, DMC100-250, DMC100-310, DMC100-375, DMC125-230, DMC125-290, DMC125-365, DMC125-500, DMC150-290, DMC150-360, DMC150-460, DMC150-605, DMC200-320, DMC200-420, DMC200-520, DMC200-670, DMC250-370, DMC250-480, DMC250-600, DMC250-710, DMC300-300, DMC300-435, DMC300-560, DMC300-700, DMC350-360, DMC350-430, DMC350-510, DMC350-590, DMC350-620, DMC400-540, DMC400-620.
DMC500-510, DMC500-640, DMC500-700, DMC500-790, DMC500-890, DMC600-540, DMC600-620, DMC600-710, DMC600-830, DMC700-590, DMC700-710, DMC700-820.
DMC800-740, DMC800-840, DMC800-970.
Важно: значения до 5 МПа и до +200 °C относятся к расширенным условиям, описанным в РЭ, и не должны автоматически применяться к любой серийной модели. Исполнение корпуса, вала, рабочего колеса, втулок, колец и уплотнения подтверждается при подборе.

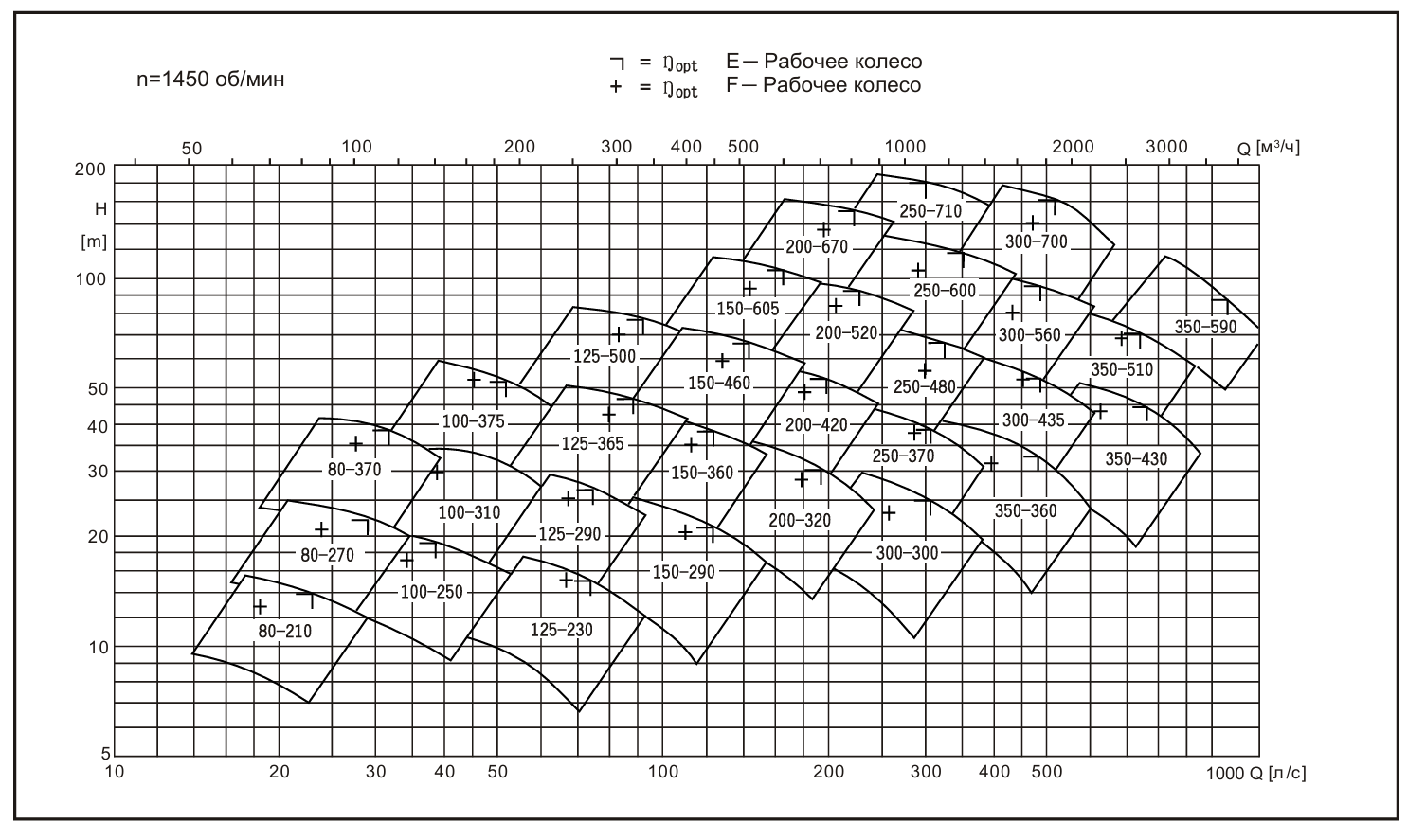

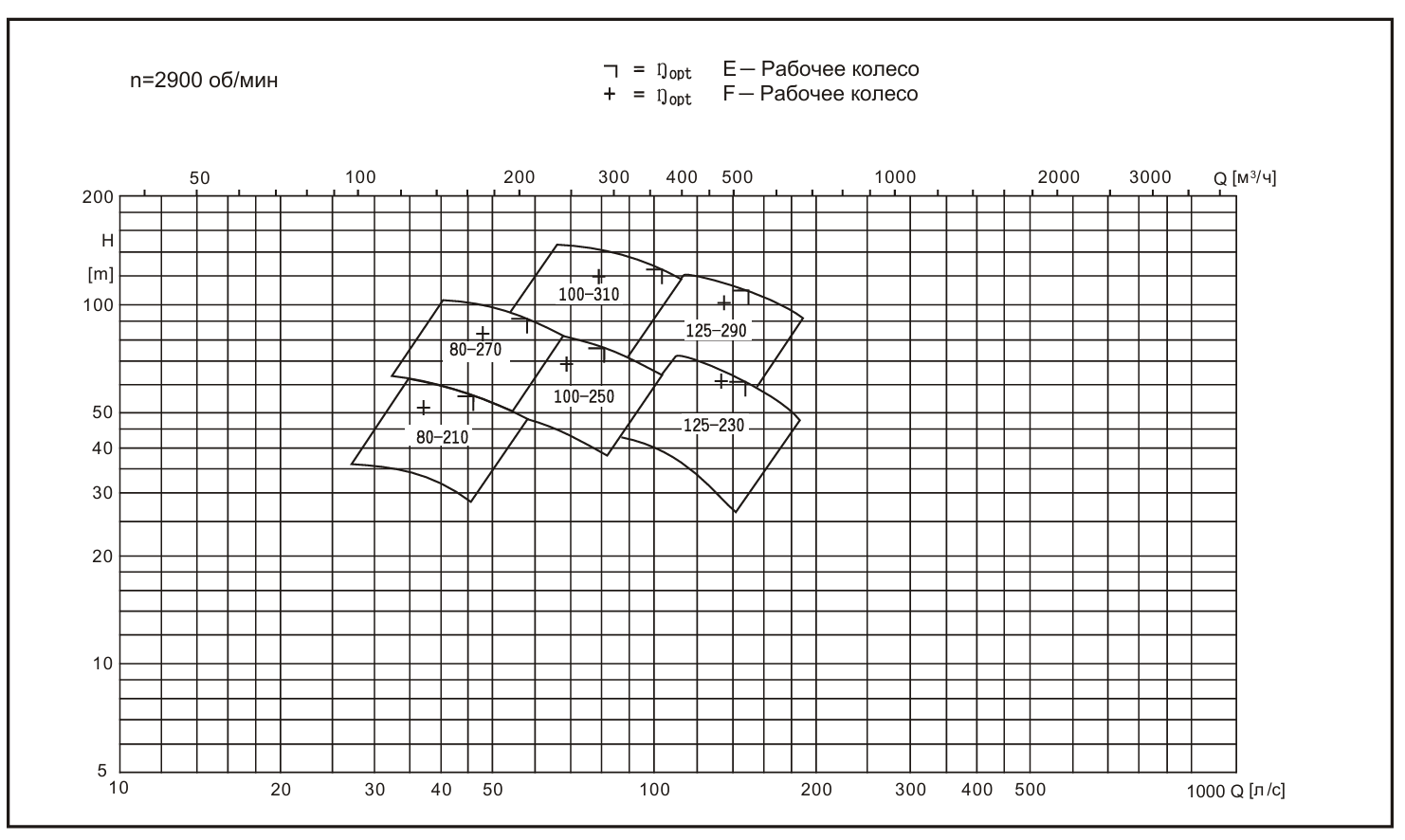

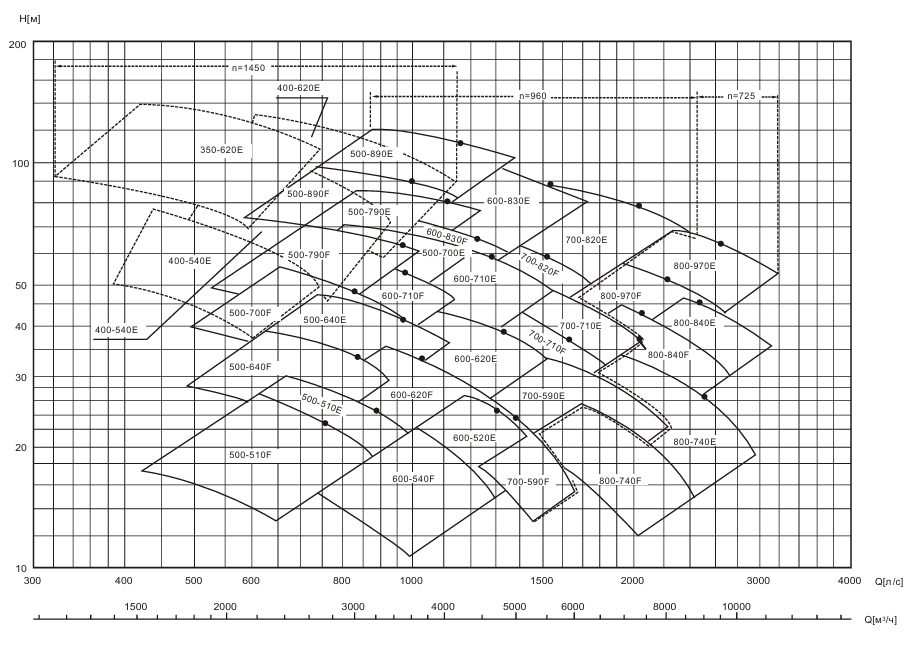

Рабочее поле
Выбор типоразмера начинается с точки Q/H
Переключите частоту вращения и откройте поле крупно. Изображения показывают группы типоразмеров, но не заменяют индивидуальную характеристику выбранного насоса.
1. Задаём рабочую точку
Требуемая подача и полный напор с учётом всех потерь системы.
2. Выбираем поле
Определяем подходящий типоразмер и частоту вращения.
3. Проверяем модель
Сверяем КПД, мощность, NPSH, диаметр колеса и допустимый рабочий интервал.

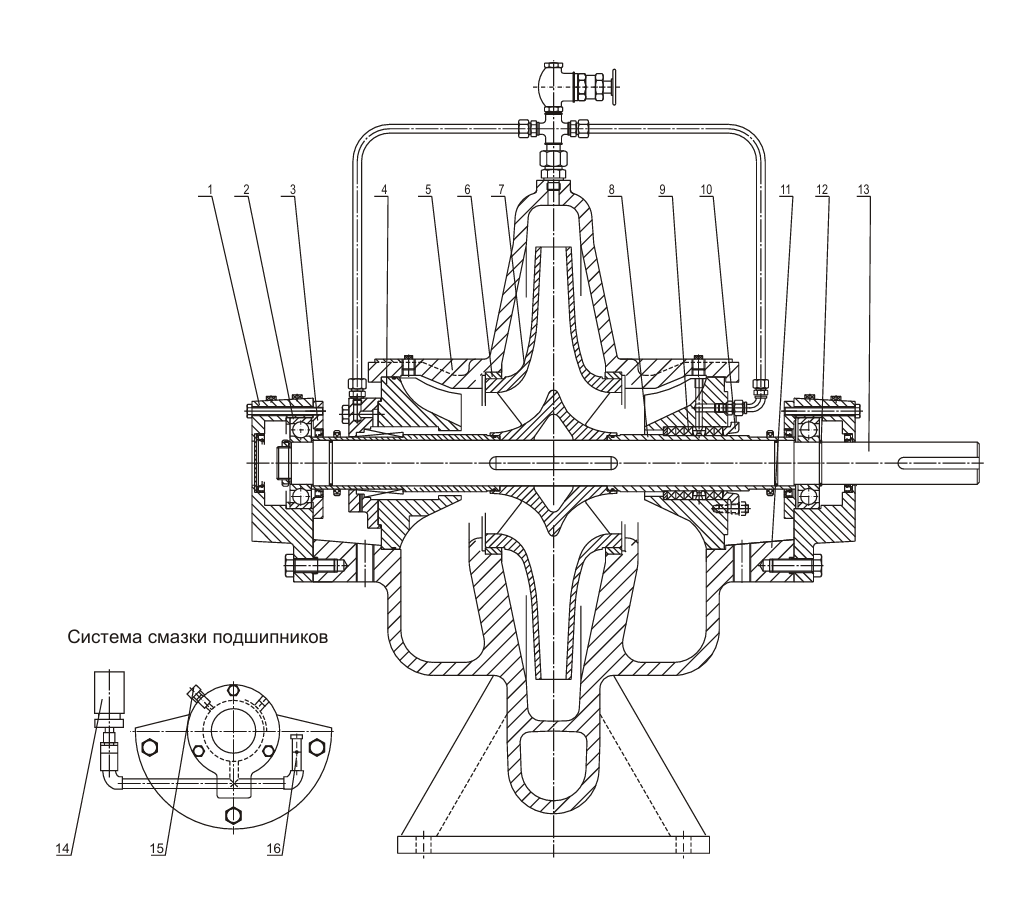

Конструкция
Осевой разъём корпуса упрощает доступ к проточной части
Всасывающий и напорный патрубки находятся в нижней половине корпуса, поэтому для осмотра внутренних деталей обычно не требуется демонтировать трубопроводы.
Двухстороннее рабочее колесо
Поток поступает с двух сторон, что помогает уравновесить осевую силу и обеспечить большую подачу.
Жёсткая валовая линия
Малое расстояние между подшипниками и усиленная конструкция рассчитаны на стабильную работу агрегата.
Гибкость обслуживания
Возможны сальниковое или механическое уплотнение, а также консистентная или масляная смазка подшипников.
Стандартные группы материалов основных деталей
| Деталь | Исполнение I | Исполнение II | Исполнение III |
|---|---|---|---|
| Корпус | HT250 | QT400-18 | ZG230-450 |
| Вал | сталь 45 | 3Cr13 | 3Cr13 |
| Рабочее колесо | HT250 | ZCuSn10Zn2 или ZCuZn16Si4 | ZG1Cr18Ni12Mo2Ti |
| Уплотнительная втулка вала | сталь 45 | 3Cr13 | Cr18Ni12Mo2Ti |
| Уплотнительные кольца | HT250 | ZCuSn5Pb5Zn5 или ZCuSn10Zn2 | ZG1Cr18Ni12Mo2Ti |
Нестандартные материалы доступны по запросу. Материальное исполнение нельзя выбирать только по названию жидкости: нужны концентрация, температура, наличие абразива, хлоридов, растворённых газов и требования к уплотнению.
Монтаж и эксплуатация
Надёжность DMC зависит от обвязки, центровки и условий всасывания
Крупный насосный агрегат нельзя подбирать отдельно от фундамента, трубопроводов, арматуры, электродвигателя и системы контроля.
1
Фундамент
- ровная горизонтальная поверхность
- масса бетонного основания — не менее чем в 4 раза больше массы агрегата по РЭ
- запас 50–80 мм под подливку рамы
- свободный доступ для обслуживания
2
Трубопроводы
- нагрузки от труб не должны передаваться на патрубки насоса
- на напорной линии нужны обратный клапан и задвижка
- на всасывании исключают воздушные карманы и лишние сопротивления
- контролируют доступный NPSH
3
Центровка
- проверка после установки и подключения труб
- контроль при рабочей температуре
- защитный кожух муфты обязателен
- направление вращения проверяют пробным пуском
4
Заполнение
- насос и всасывающая линия полностью заполняются жидкостью
- перед запуском удаляется воздух
- сухой ход запрещён
- при горячей среде предусматривают защиту персонала
5
Пуск и режим
- не работать более 2 минут при закрытой напорной задвижке
- не выходить за допустимый рабочий интервал
- контролировать давление, вибрацию, шум и температуру подшипников
- обеспечить заземление агрегата
6
Частотное регулирование
- возможность работы двигателя с ПЧ проверяется отдельно
- минимальная регулируемая скорость — не ниже 40% номинальной по РЭ
- проверяются охлаждение двигателя и запретные зоны
- рабочую точку сверяют на новых оборотах
Габариты и масса зависят от модели, диаметра колеса, подшипникового узла, уплотнения, двигателя, рамы и ориентации привода. Для проекта используйте габаритный чертёж именно выбранного агрегата, а не общий эскиз серии.
Аналоги
Подбор DMC на замену насоса двухстороннего входа
Сравнение только по диаметру патрубка или мощности двигателя опасно. Для корректной замены нужна полная проверка гидравлики и присоединительных размеров.
Что прислать
- фото шильдика и обозначение старого насоса
- рабочую точку Q/H
- чертёж или размеры патрубков и рамы
- данные по жидкости и температуре
Что проверим
- индивидуальную кривую и КПД
- NPSH и условия всасывания
- мощность и частоту вращения
- материалы, уплотнение и давление
Что получите
- подходящее исполнение AIKON DMC
- перечень отличий от существующего агрегата
- цену и срок поставки
- каталог и габаритный чертёж
Возможные группы аналогов
Насосы двухстороннего всасывания CNP NSC, Grundfos LS, KSB Omega, Sulzer SMD и другие насосы с рабочим колесом двухстороннего входа и разъёмным корпусом. Эквивалентность подтверждается только после сверки рабочей точки, NPSH, размеров, материалов и исполнения агрегата.
Инженерный подбор
Как мы подбираем AIKON DMC под систему
Результат — не просто артикул, а проверенное исполнение агрегата с понятными ограничениями по режиму работы.
1
Собираем данные
Q, H, жидкость, температура, давление, режим, высота объекта и схема всасывания.
2
Проверяем гидравлику
Рабочая зона, КПД, диаметр колеса, мощность, NPSH и запас по двигателю.
3
Выбираем исполнение
DMC или вертикальное исполнение, материалы, уплотнение, смазка, сторона привода.
4
Готовим предложение
Цена, срок, комплектация, документы, чертёж и технические комментарии.
Минимальный набор данных
- подача, м³/ч
- напор, м
- перекачиваемая жидкость
- температура жидкости
- давление на входе или уровень источника
Для точного проекта
- плотность и вязкость
- содержание и размер включений
- схема трубопроводов и отметки
- режим резервирования и пусков
- требования к материалам, уплотнению, двигателю и автоматике
Документация
Каталог и руководство AIKON DMC
В каталоге — модельный ряд, рабочие поля, кривые, конструкция, материалы и размеры. В РЭ — требования к транспортировке, монтажу, пуску, эксплуатации и обслуживанию.
Технический каталог DMC
Общие параметры серии, маркировка, варианты конструкции, материалы, рабочие характеристики, NPSH и габаритно-присоединительные размеры.
Руководство по эксплуатации DMC
Безопасность, хранение, установка, центровка, подключение, заполнение, запуск, частотное регулирование, техническое обслуживание и диагностика.
Для конкретного заказа дополнительно запрашиваются подборный лист, индивидуальная кривая, габаритный чертёж агрегата, данные двигателя и перечень материалов.
FAQ
Частые вопросы по AIKON DMC
Короткие ответы для предварительной оценки. Точная применимость подтверждается расчётом и подбором исполнения.
Сколько стоит насос AIKON DMC?
Цена зависит от типоразмера, рабочей точки, частоты вращения, диаметра рабочего колеса, материалов, уплотнения, двигателя, рамы и комплектации. Для расчёта пришлите Q, H и данные по жидкости.
В чём преимущество двухстороннего всасывания?
Жидкость поступает к рабочему колесу с двух сторон. Такая схема позволяет получить большую подачу и снижает результирующую осевую нагрузку на ротор.
Можно ли использовать DMC для горячей воды?
Каталог указывает стандартную температуру до +120 °C. В РЭ описаны расширенные исполнения до +200 °C. Для горячей воды обязательно проверяются материалы, уплотнение, подшипниковые узлы, давление и тепловая центровка.
Подходит ли DMC для морской или агрессивной воды?
Возможность предусмотрена только при специальном материальном исполнении. Нужны химический состав, концентрация солей, температура, содержание абразива и требования к ресурсу.
Можно ли регулировать насос преобразователем частоты?
Да, после проверки электродвигателя и рабочего диапазона. РЭ устанавливает минимальную регулируемую частоту вращения не ниже 40% номинальной. Дополнительно проверяются NPSH, охлаждение и допустимые режимы насоса.
Разрешён ли сухой ход?
Нет. Перед пуском насос и всасывающий трубопровод должны быть полностью заполнены жидкостью, а воздух удалён. Сухой ход приводит к ускоренному износу и повреждению насоса.
Какие данные нужны для подбора аналога?
Модель и фото шильдика, рабочая точка, жидкость, температура, давление, частота вращения, мощность, размеры патрубков, габариты и схема фундамента. При наличии приложите старый чертёж или лист данных.
Подбор, цена и поставка
Нужно купить или заменить насос AIKON DMC?
Пришлите параметры системы или данные существующего насоса. Подберём модель, проверим рабочую точку, NPSH, материалы и компоновку, затем подготовим цену и срок поставки.
