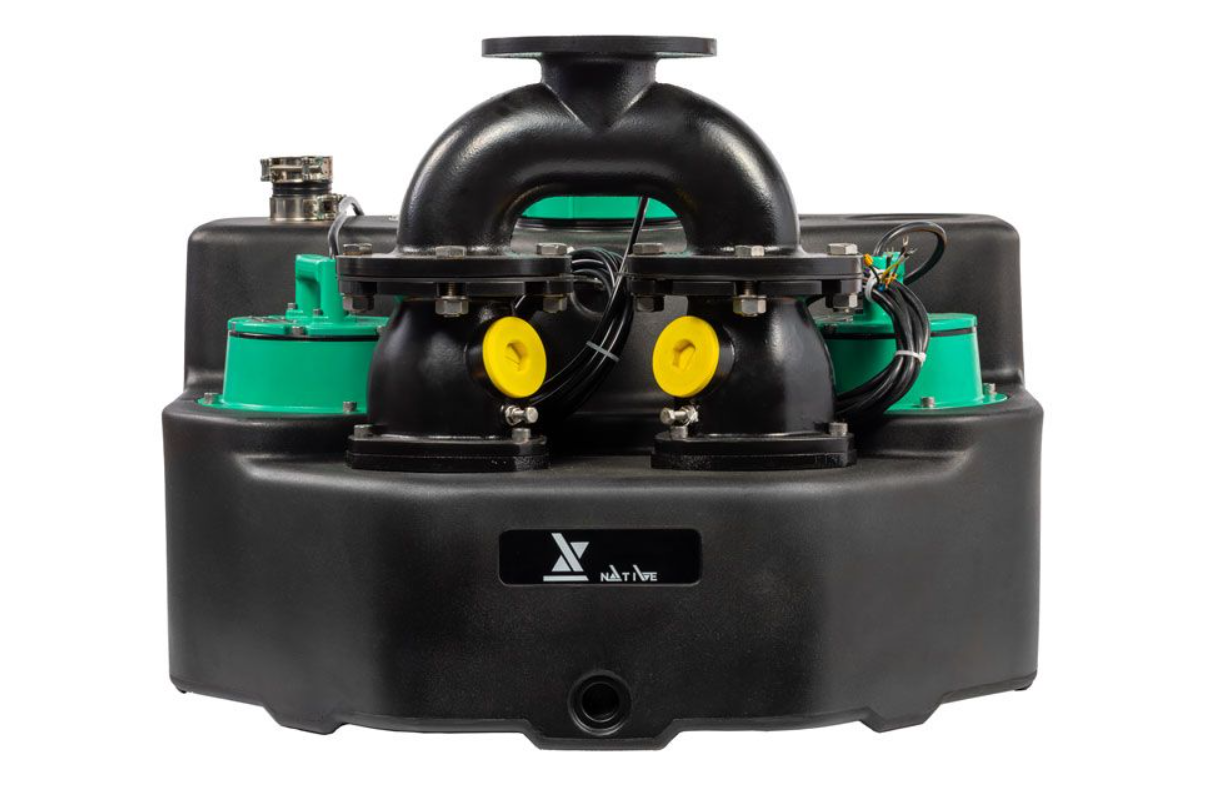

Native-N-Lift
Канализационная насосная установка для отвода стоков
Native-N-Lift — компактная установка водоотведения для перекачивания сточных вод с фекалиями в канализацию, когда самотёчный отвод невозможен или точка слива находится ниже уровня обратного подпора.
до 24 м³/ч по рабочему полю
до 20 м напора по графику
IP68 класс защиты двигателя
Купить Native-N-Lift
Подберём исполнение по расходу, напору, количеству насосов и объёму резервуара.
Заменить существующую станцию
Подберём замену по рабочей точке, схеме трубопроводов и условиям помещения.
Под проект канализации
Проверим DN напорной линии, притоки, вентиляцию и защиту от обратного подпора.
Получить документацию
Предоставим руководство, рабочее поле, конструкцию и данные для проектировщика.
Что это за оборудование
Готовая установка для принудительного отвода сточных вод
N-Lift применяется там, где стоки нельзя отвести самотёком: например, при расположении сантехнических приборов ниже уровня канализационного коллектора или при необходимости защиты от обратного потока.
Установка собирает стоки в герметичном накопительном резервуаре и автоматически перекачивает их в напорный трубопровод после достижения заданного уровня.
Накопление Сточные воды поступают в резервуар через приточный трубопровод.
Автоматический пуск Датчик уровня включает насос при достижении уровня включения.
Откачивание Стоки перекачиваются в подсоединённый напорный трубопровод.
Где применяется Native-N-Lift
Установка подходит для задач водоотведения в зданиях, где стандартный самотёчный выпуск не обеспечивает безопасный отвод стоков.
Подвальные помещения Санузлы, душевые, технические зоны ниже уровня канализационного выпуска.
Коммерческие объекты Офисы, магазины, кафе, сервисные зоны и помещения с локальными точками водоотведения.
Жилые здания Реконструкция, перепланировка, подключение санузлов без самотёчного уклона.
Защита от подпора Отвод стоков, если место слива расположено ниже уровня обратного подпора.
Для жиросодержащих стоков перед установкой предусматривают жироуловитель. Для агрессивных, взрывоопасных, строительных и сильно загрязнённых включениями жидкостей требуется отдельная проверка применимости.
Модельный ряд
Исполнения Native-N-Lift
Модель подбирается по количеству насосов, объёму бака, мощности двигателя, электроподключению и рабочей точке системы.
| Модель | Количество насосов | Объём бака | Мощность | Электроподключение | Когда выбирать |
|---|---|---|---|---|---|
| N-Lift 1E-60/1.1-EM | 1 насос | 60 л | 1,1 кВт | 1~230 В, 50 Гц | Локальные точки водоотведения, компактное размещение, умеренный приток. |
| N-Lift 1E-60/1.5-EM | 1 насос | 60 л | 1,5 кВт | 1~230 В, 50 Гц | Когда нужен больший напор при компактном резервуаре. |
| N-Lift 2E-120/1.1-EM | 2 насоса | 120 л | 1,1 кВт | 1~230 В, 50 Гц | Для объектов, где важно резервирование и чередование насосов. |
| N-Lift 2E-180/1.1-EM | 2 насоса | 180 л | 1,1 кВт | 1~230 В, 50 Гц | Для большего накопительного объёма и сглаживания притока. |
| N-Lift 2E-120/1.5-EM | 2 насоса | 120 л | 1,5 кВт | 1~230 В, 50 Гц | Для более требовательной рабочей точки по напору и расходу. |
| N-Lift 2E-180/1.5-EM | 2 насоса | 180 л | 1,5 кВт | 1~230 В, 50 Гц | Для объектов с повышенной нагрузкой и увеличенным резервуаром. |
Доступность конкретных исполнений, комплектация и точная рабочая точка уточняются при подборе по проектным данным.

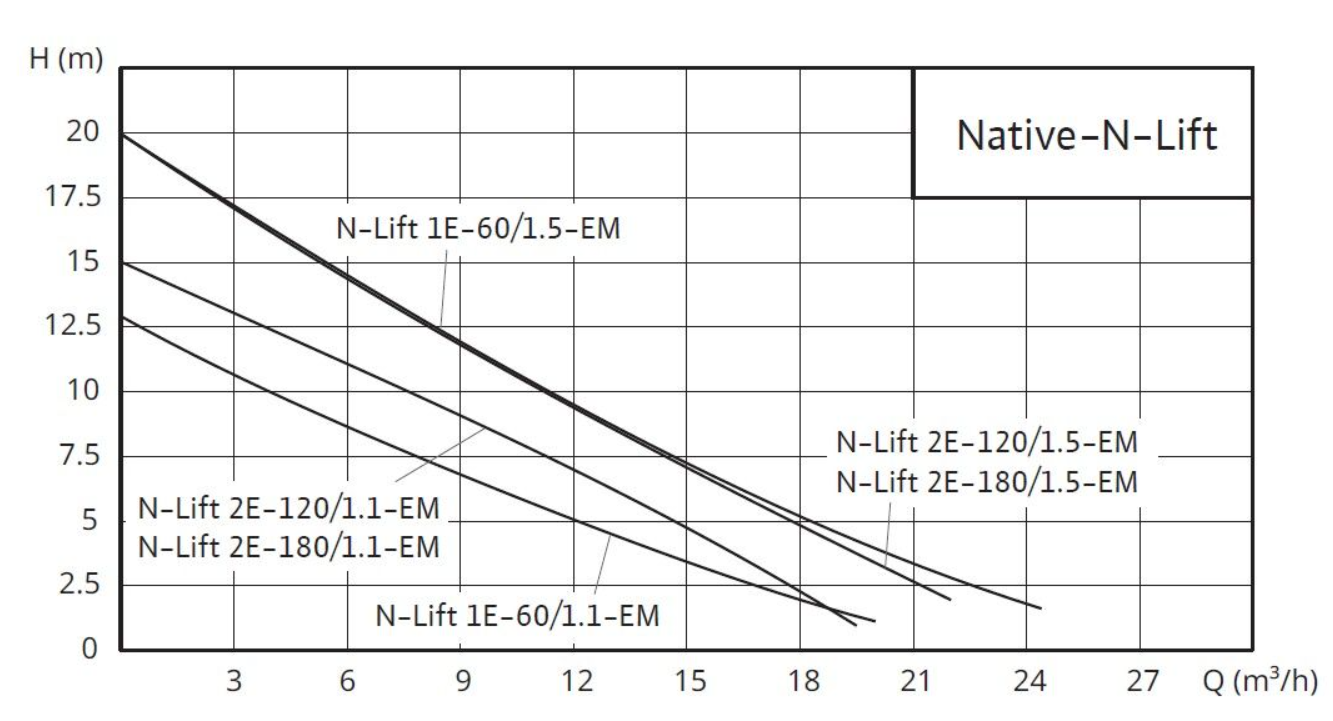

Рабочее поле
Подбор по расходу и напору
Для корректного выбора N-Lift важно сопоставить рабочую точку объекта с графиком характеристик: расчётный расход, геодезическую высоту, потери в трубопроводе, DN напорной линии и условия обратного подпора.
Q до ~24 м³/ч Ориентировочный верхний диапазон расхода по предоставленному рабочему полю.
H до ~20 м Ориентировочный верхний диапазон напора по графику характеристик.
DN 80 / DN 100 Условный проход напорного трубопровода подбирается по проекту и требованиям скорости потока.
0,7–2,3 м/с Рекомендуемый диапазон скорости потока в напорном трубопроводе.

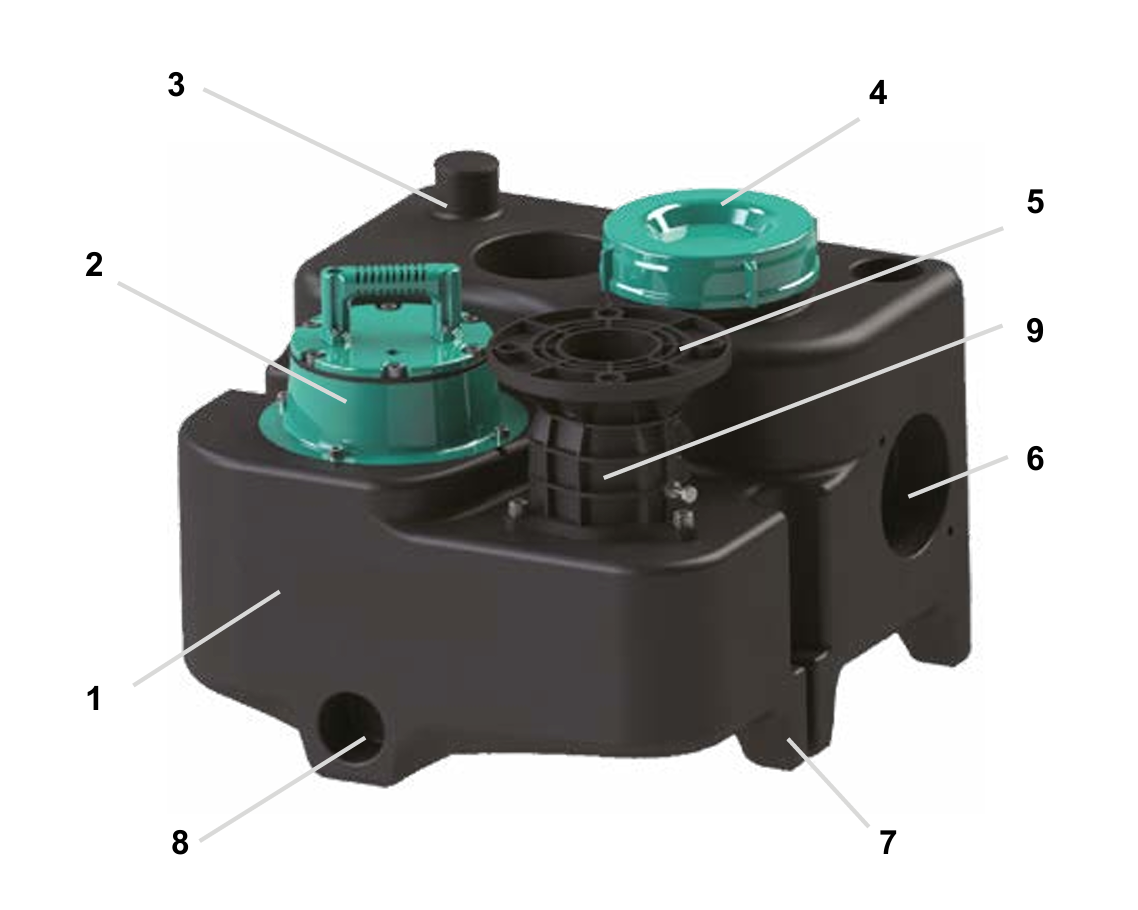

Конструкция
Из чего состоит установка
Native-N-Lift — это компактная готовая к подключению установка с герметичным накопительным резервуаром, насосной частью, обратным клапаном, датчиками уровня и прибором управления.
Накопительный резервуар Герметичный резервуар из полиэтилена высокой плотности.
Встроенный насос Один или два насоса в зависимости от исполнения станции.
Рабочее колесо Рабочее колесо из нержавеющей стали с большим свободным проходом.
Обратный клапан Встроенный обратный клапан после насоса для защиты системы.
Датчики уровня Датчик уровня для включения и выключения насосов.
Аварийный поплавок Поплавковый аварийный датчик уровня переполнения.
Прибор управления Управление по уровню, защита электродвигателя и сигнализация высокого уровня.
Патрубки подключения Приток, напорный трубопровод, вентиляция и аварийный слив.
Технические характеристики
Основные параметры N-Lift
Значения приведены для ориентира по руководству. Подбор конкретной модели выполняется по рабочей точке и условиям объекта.
3…35 °C Температура перекачиваемой жидкости в штатной эксплуатации.
до 60 °C Кратковременно до 3 минут по руководству.
pH 4–10 Допустимый диапазон показателя pH в накопительном резервуаре.
S1 Режим работы установки по техническим характеристикам.
1~230 В Электроподключение EM: 1 фаза, 230 В, 50 Гц.
IP68 Класс защиты электродвигателя.
IP55 Класс защиты прибора управления.
60 вкл/ч Максимальное количество включений в час.
Монтаж
Что проверить перед установкой
Для стабильной работы станции важно заранее проверить помещение, трубопроводы, вентиляцию, напорную линию, электропитание и защиту прибора управления от затопления.
Помещение
- Монтажная поверхность — ровная, чистая и горизонтальная.
- Свободное пространство вокруг установки — минимум 60 см.
- Помещение должно быть защищено от замерзания.
- Для аварийного случая предусматривают приямок под дренажный насос.
Трубопроводы
- Приточные отверстия выполняются по проекту: DN50, DN100 или DN150.
- Напорный трубопровод — DN80 или DN100.
- Уменьшение диаметра напорной трубы не допускается.
- Все соединения должны быть герметичными и без напряжений.
Вентиляция и электрика
- Вентиляционный трубопровод выводится через крышу.
- Линия вентиляции должна иметь минимум сопротивлений.
- Прибор управления устанавливается с защитой от затопления.
- Электромонтаж выполняется квалифицированным специалистом.
Подбор под объект
Поможем выбрать N-Lift без ошибки по рабочей точке
Для насосной установки отвода стоков недостаточно выбрать модель «по мощности». Важно проверить расход, напор, объём бака, количество насосов, DN трубопроводов, высоту подъёма и режим эксплуатации.
Что нужно для подбора
- Количество и тип точек водоотведения: санузел, душ, мойка, технический слив.
- Расчётный приток или перечень подключаемого оборудования.
- Высота подъёма и длина напорной линии до канализационного коллектора.
- Диаметр трубопроводов, схема вентиляции и наличие обратного подпора.
- Требование к резервированию: один насос или два насоса.
Что подготовим
- Рекомендованную модель N-Lift под рабочую точку.
- Пояснение по выбору объёма бака 60 / 120 / 180 л.
- Проверку по напору, расходу и рабочему полю.
- Комплектацию для поставки и перечень монтажных требований.
- Альтернативу для замены существующей канализационной станции.
Документация Native-N-Lift
Для проектирования и согласования можно использовать руководство по монтажу и эксплуатации, рабочее поле и схему конструкции. Точные данные по модели уточняются при подборе.
Комплект поставки
В стандартный комплект входят установка отвода стоков с одним или двумя встроенными насосами, один или два обратных клапана, один или два прибора управления, комплект принадлежностей для монтажа и подсоединения трубопроводов, а также инструкция.
Запросить КП и срок поставкиFAQ
Частые вопросы по Native-N-Lift
Native-N-Lift можно использовать для фекальных стоков?
Да, установка предназначена для перекачивания сточных вод с фекалиями. При этом состав жидкости должен соответствовать ограничениям руководства: без строительного мусора, текстиля, влажных салфеток, агрессивных и взрывоопасных жидкостей.
Что лучше выбрать: один насос или два насоса?
Однонасосное исполнение подходит для локальных задач и умеренного притока. Двухнасосное исполнение выбирают, когда требуется резервирование, чередование работы насосов или обработка пикового притока.
Какой объём бака нужен: 60, 120 или 180 литров?
Объём бака подбирается по количеству подключаемых точек, притоку, частоте включений, свободному месту в помещении и требованиям к резервированию. Для точного выбора лучше передать схему объекта.
Можно ли подключать жиросодержащие стоки?
При перекачивании жиросодержащих сточных вод перед установкой предусматривают жироуловитель. Это помогает защитить резервуар, насосную часть и трубопровод от отложений.
Какие данные нужны для замены существующей станции?
Нужны модель старой установки, расход и напор или схема трубопровода, высота подъёма, длина и DN напорной линии, количество точек водоотведения, питание и требования к резервированию.
Подберём Native-N-Lift под ваш объект
Пришлите рабочую точку, схему канализации или описание задачи. Проверим модель, объём резервуара, DN трубопроводов, требования к монтажу и подготовим предложение на поставку.
Для быстрого подбора укажите:
объект, количество точек водоотведения, высоту подъёма, длину напорной линии, диаметр труб, требование к резервированию и желаемый срок поставки.
