AIKON • водоотведение и канализация
Погружные канализационные насосы AIKON SSC и SSC-G/OG
Подберём насос для сточных, дренажных и промышленных вод: стандартное погружное исполнение SSC либо сухую вертикальную или горизонтальную установку SSC-G/OG с рубашкой охлаждения.
до 5000м³/ч — диапазон SSC по каталогу
до 100м — максимальный напор SSC
IP68степень защиты стандартного исполнения
Коммерческое предложение
Цена AIKON SSC зависит от рабочей точки и исполнения
Для расчёта фиксируем подачу, напор, состав стока, размер включений, способ установки, питание, длину кабеля и состав автоматики. После этого подбираем модель и готовим предложение.
Инженерный подбор
Проверяем рабочую точку по характеристике насоса, свободный проход, условия охлаждения и допустимый режим эксплуатации.
Комплект поставки
Учитываем колено, автоматическую трубную муфту, основание, направляющие, цепь, шкаф управления и средства защиты.
Области применения
Для отвода сточных и загрязнённых вод
Семейство SSC применяется в коммунальных и промышленных системах, где важны устойчивость к засорению, большой диапазон подач и возможность стационарного монтажа.
Канализационные станции
Перекачивание бытовых и муниципальных сточных вод между резервуарами и коллекторами.
Очистные сооружения
Подача стоков на этапы механической и биологической очистки.
Промышленные стоки
Водоотведение на предприятиях после проверки состава жидкости и совместимости материалов.
Ливневая канализация
Отвод дождевых и талых вод из колодцев и накопительных резервуаров.
Строительные котлованы
Дренаж затопленных зон и временных накопителей при подходящем составе включений.
Шахты и добыча
Отвод технологических и дренажных вод при соблюдении ограничений по плотности и абразивности.
Сельское хозяйство
Осушение, перекачивание воды из прудов и водоёмов перед очисткой.
Муниципальные проекты
Реконструкция КНС, насосных камер и систем транспортировки сточных вод.
Выбор исполнения
SSC, SSC-G, SSC-OG, SSC-F или SSC-W
Маркировка отражает тип установки, материал и гидравлику. Исполнение выбирают не по названию, а по составу жидкости, размеру включений, рабочей точке и условиям обслуживания.

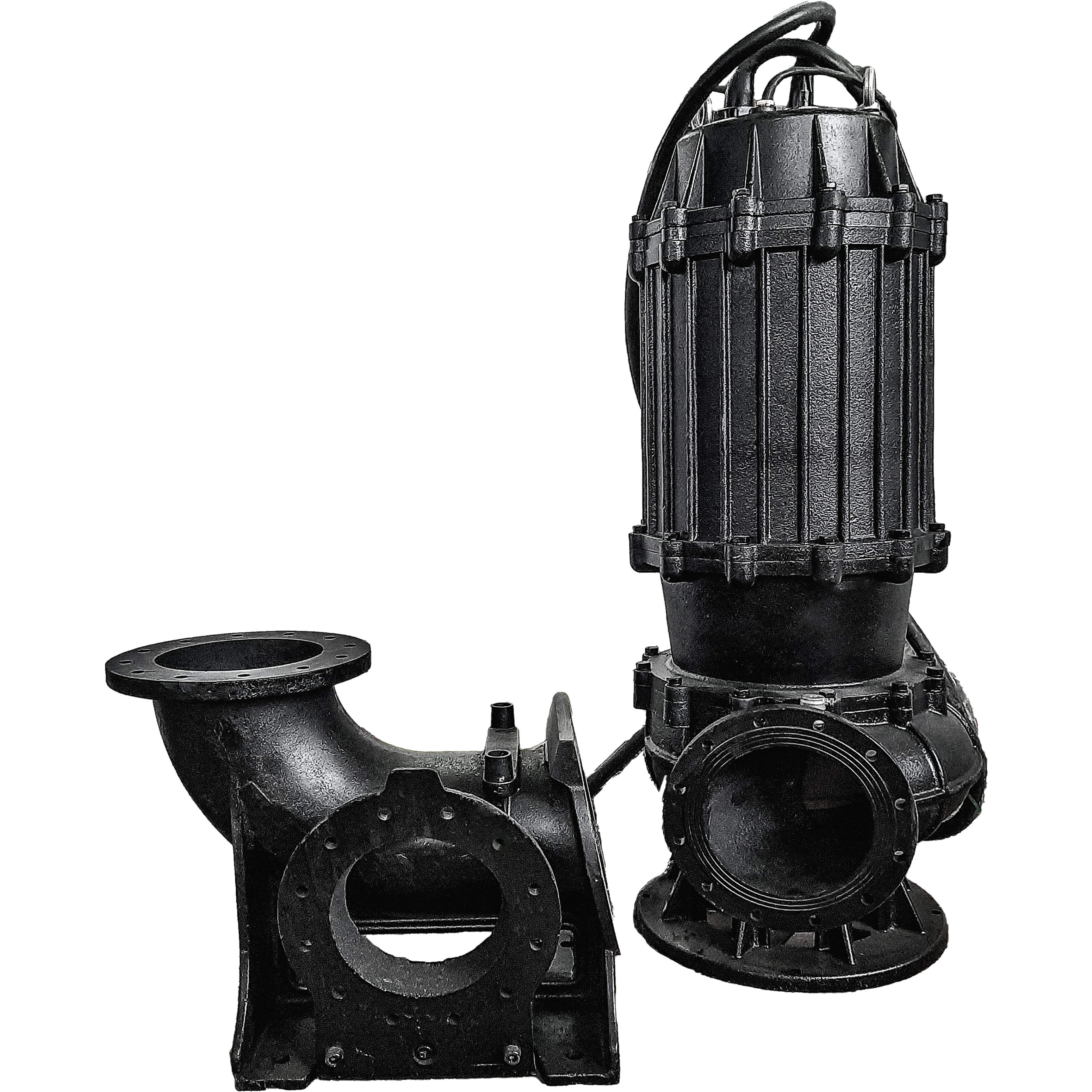

SSC — погружное исполнение
Вертикальный моноблочный канализационный насос. Возможна переносная установка либо стационарный монтаж на автоматической трубной муфте.
погружной монтажIP68до 100 м напора

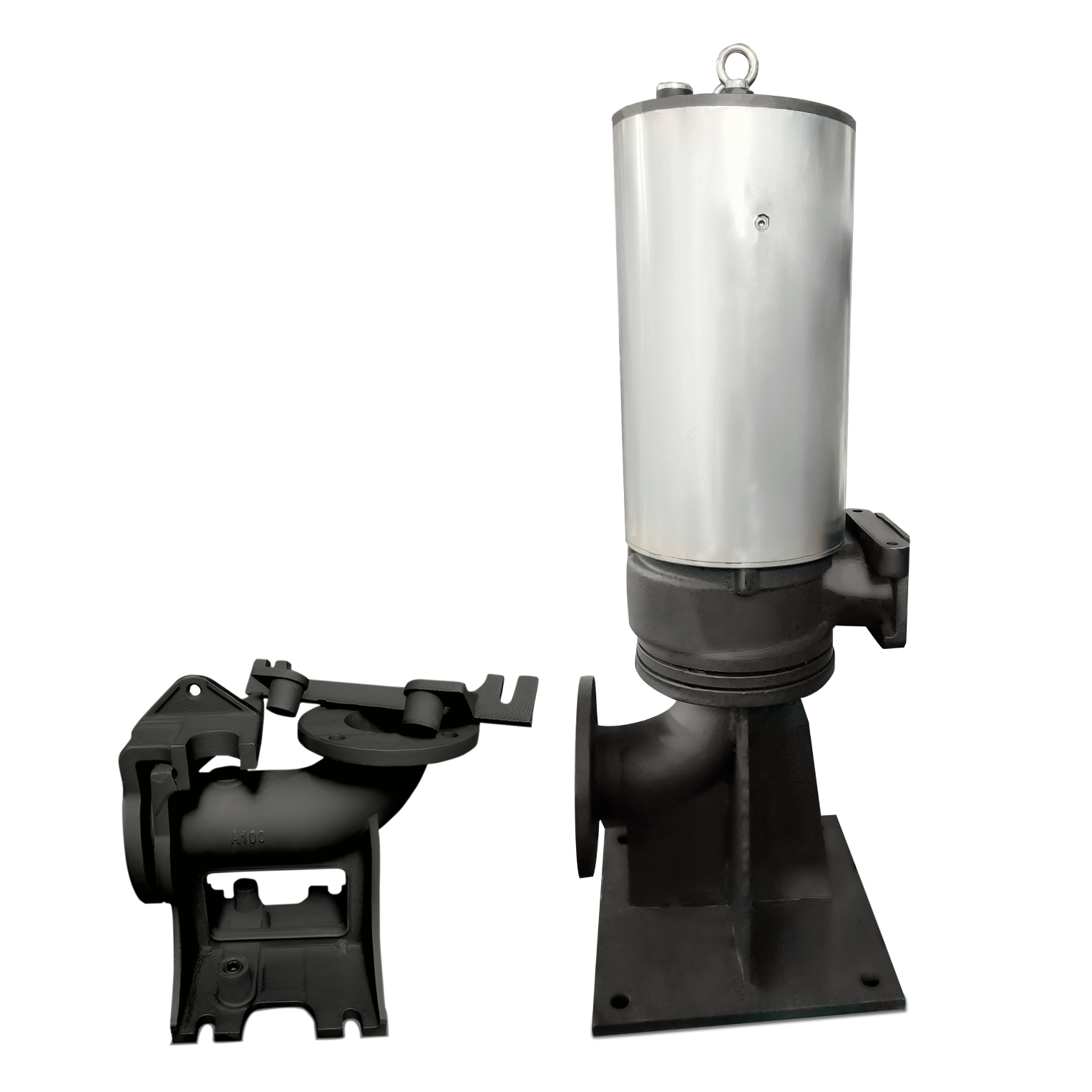

SSC-G/OG — сухая установка
Насосы с рубашкой охлаждения для вертикального или горизонтального монтажа вне резервуара. G — канальное колесо, OG — полуоткрытое.
сухая установкарубашка охлажденияV / H
SSC-F
Корпусные детали из нержавеющей стали AISI 304 или AISI 316. Химическую совместимость нужно подтверждать по составу жидкости.
SSC-W
Исполнение с режущим механизмом для волокнистых включений. Допустимый состав стока и проход уточняются по модели.
AC / EF / ES
AC — автоматическая муфта; EF — колено под фланец; ES — колено под гибкий шланг. Состав комплекта фиксируется в заказе.
Технические характеристики
Ориентиры по семейству AIKON SSC
Предельные параметры показывают ширину линейки. Рабочую модель выбирают по конкретной кривой, а не одновременно по максимальной подаче и максимальному напору.
| Параметр | SSC | SSC-G/OG |
|---|---|---|
| Тип установки | Погружная, переносная или стационарная с автоматической муфтой | Сухая вертикальная или горизонтальная установка на специальном основании |
| Подача | До 5000 м³/ч по каталогу серии | До 4500 м³/ч по официальной карточке серии |
| Напор | До 100 м | До 90 м |
| Мощность | До 315 кВт | Диапазон зависит от модели; в официальной карточке заявлено до 450 кВт |
| Температура жидкости | Стандартно до +40 °C; высокотемпературное исполнение — по запросу | Стандартно до +40 °C; предельная температура специального исполнения подтверждается при подборе |
| Плотность / pH | До 1200 кг/м³; pH 4–10 для стандартного исполнения | |
| Твёрдые включения | Допустимый размер прохода зависит от модели и рабочего колеса; массовая доля механических примесей для стандартных условий — до 2% | |
| Электропитание | Стандартно 3×380 В, 50 Гц; другие варианты — по запросу и подтверждённой комплектации | |
| Электродвигатель | Степень защиты IP68, класс изоляции F; датчики температуры и протечки — по исполнению | |
| Глубина погружения | До 20 м при соответствующем кабеле; стандартная длина кабеля зависит от поставки | Не применяется как основной параметр для сухой установки |
- SSC
- Погружная: переносная или стационарная
- SSC-G/OG
- Сухая: вертикальная или горизонтальная
- SSC
- До 5000 м³/ч
- SSC-G/OG
- До 4500 м³/ч
- SSC
- До 100 м
- SSC-G/OG
- До 90 м
- SSC
- До 315 кВт
- SSC-G/OG
- Зависит от модели; до 450 кВт по официальной карточке
- Стандарт
- До +40 °C, плотность до 1200 кг/м³, pH 4–10
- Спецверсия
- Параметры подтверждаются при подборе
- Защита
- IP68
- Изоляция
- Класс F
- Питание
- Стандартно 3×380 В, 50 Гц
Важно: значения «до» относятся к разным моделям семейства. Для коммерческого предложения фиксируем одну рабочую точку Q/H и проверяем её по характеристике конкретного насоса.
Рабочая точка
Диапазон большой, но насос выбирают по системе
Для устойчивой работы нужно учитывать не только расход и напор, но и фактическую характеристику трубопровода, свободный проход, режим пусков, охлаждение двигателя и запас против засорения.
- Расчётная и минимальная подача системы.
- Статический и динамический напор.
- Диаметр напорного трубопровода и скорость потока.
- Количество и характер твёрдых или волокнистых включений.
- Работа одного насоса или группы в КНС.
Предельные ориентиры линейки
Подача SSC
до 5000 м³/ч
Напор SSC
до 100 м
Подача G/OG
до 4500 м³/ч
Напор G/OG
до 90 м
Полосы показывают только относительную ширину диапазона, а не форму насосных характеристик.
Конструкция
Масляная камера, механические уплотнения и контроль состояния
SSC выполнен как вертикальный моноблочный агрегат с коротким валом. Электродвигатель и гидравлическая часть разделены масляной камерой и механическими уплотнениями.
Стандартный SSC
- Герметичный электродвигатель и центробежная часть соединены моноблочно.
- Масляная камера отделяет электродвигатель от гидравлической части.
- Статор оснащается датчиком температуры.
- Предусмотрены датчики протечки в двигатель и масляную камеру — в зависимости от комплектации.
- Минимальное количество крепежа облегчает доступ к рабочему колесу.

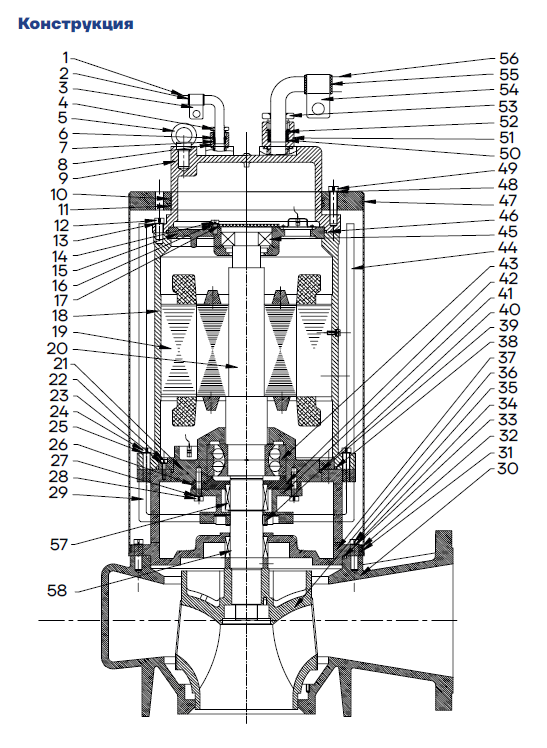

SSC-G/OG для сухой установки
- Рубашка охлаждения отводит тепло от электродвигателя.
- Циркуляционная трубка организует движение охлаждающей жидкости.
- Дополнительное перемешивающее колесо входит в конструкцию сухого исполнения.
- Применяется специальное всасывающее основание.
- Возможна вертикальная или горизонтальная компоновка.

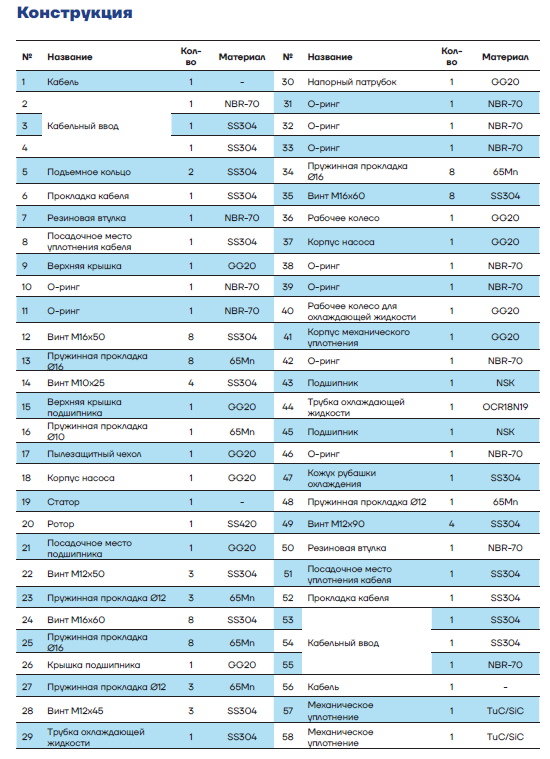

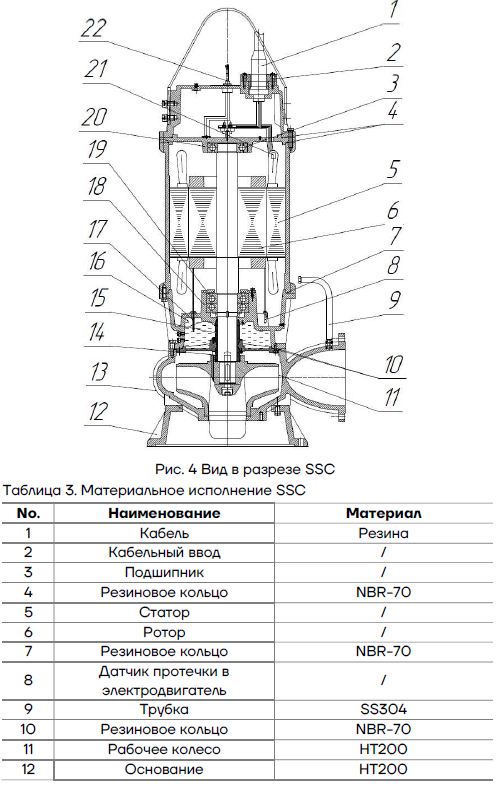

Техническая расшифровка

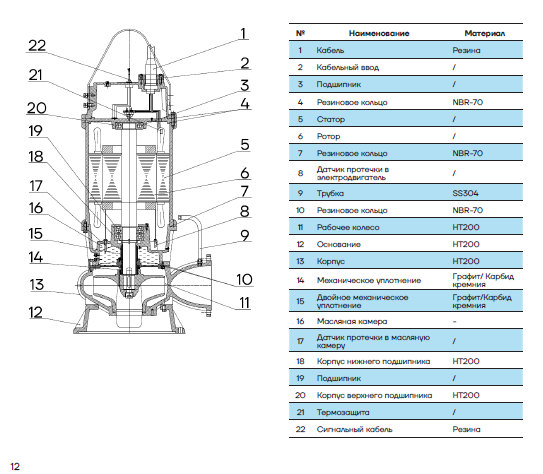

На изображении приведены позиции узлов, крепежа, уплотнений, подшипников, кабельных вводов, рабочего колеса, рубашки охлаждения и механических уплотнений.
Нажмите на изображение, чтобы открыть его крупно. Материалы конкретного заказа сверяются по спецификации.

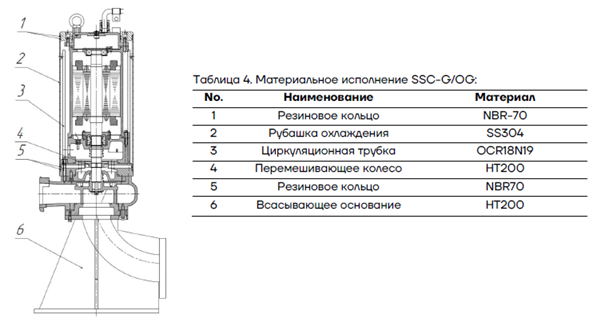

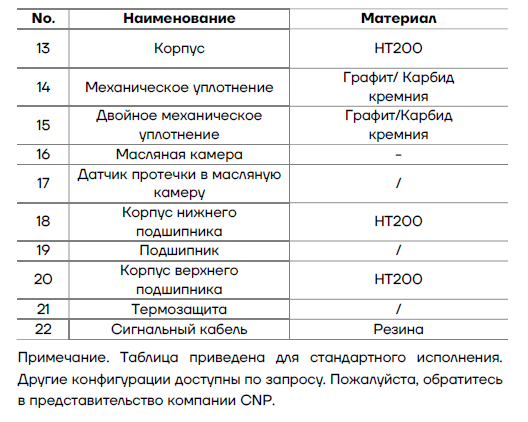

Материальное исполнение
Стандарт — чугунная гидравлика, нержавеющие элементы и NBR
Для стандартного SSC в документации указаны корпус и рабочее колесо HT200, трубка SS304, резиновые кольца NBR-70 и механические уплотнения графит / карбид кремния. Другие конфигурации доступны по запросу.
Подходящие среды
Сточные, дренажные и промышленные воды в пределах параметров конкретной модели и стандартного диапазона pH 4–10.
Нужна проверка
Абразивность, жиры, песок, длинные волокна, химические реагенты, повышенная температура и нестандартная плотность.
Не применять без подтверждения
Углеводороды, агрессивные жидкости и взрывоопасные зоны. Специальное исполнение должно быть письменно подтверждено.

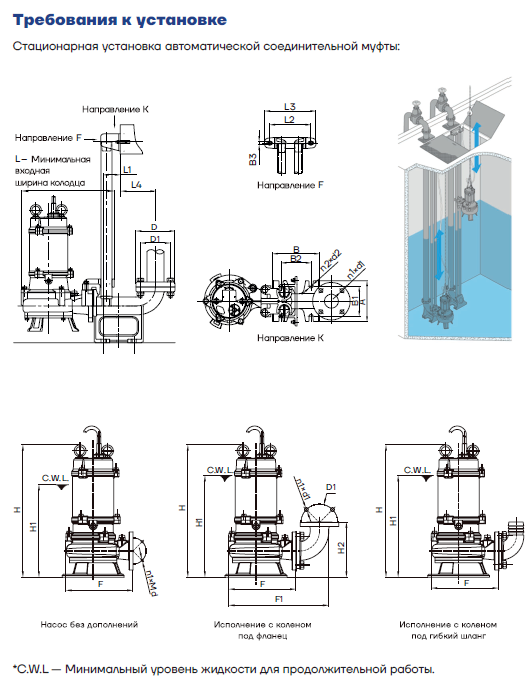

Монтаж
Погружная, автоматическая или сухая установка
Монтажная схема определяется исполнением насоса и проектом КНС. Для стационарной установки SSC применяется автоматическая соединительная муфта; SSC-G/OG устанавливаются на специальные основания.
SSC
Переносная установка на основании либо стационарный монтаж с направляющими и автоматической трубной муфтой.
SSC-G/OG
Сухая установка на основании: вертикальная V или горизонтальная H. Охлаждение обеспечивает встроенная рубашка.
- Не поднимать насос за кабель; использовать предусмотренные точки строповки.
- Для погружного SSC исключить работу без жидкости и соблюдать минимальный уровень.
- При переносном монтаже поверхность должна быть устойчивой; допустимое отклонение — не более 5°.
- На напорной линии предусмотреть обратный клапан и запорную арматуру по проекту.
- Датчики температуры и протечки подключать через подходящий шкаф управления.
- Для сухой установки обеспечить доступ для обслуживания и вентиляцию помещения.
Аналоги и замена
Подбор замены по рабочей точке, колесу и монтажным размерам
Сравнивать только максимальную мощность или диаметр патрубка недостаточно. Для корректной замены проверяем характеристику, свободный проход, тип рабочего колеса, способ установки, автоматику и присоединительные размеры.
Погружные аналоги
CNP WQ, Wilo Rexa, Grundfos SE/SL, KSB Amarex, Flygt N и Sulzer XFP — как группы для технического сравнения.
Сухая установка
При замене на SSC-G/OG отдельно проверяются основание, всасывающий и напорный трубопроводы, охлаждение и направление монтажа.
Что прислать
Марку существующего насоса, фото шильдика, кривую или паспорт, Q/H, размеры колодца и схему присоединения.
Результат подбора аналога: не просто похожая мощность, а подтверждённая рабочая точка и совместимая монтажная схема.
Инженерный подбор
Четыре шага до готовой спецификации
Чем точнее исходные данные, тем меньше риск засорения, перегрузки двигателя, кавитации, частых пусков и переделки обвязки.
Рабочая точка
Подача, напор, число рабочих и резервных агрегатов, режим работы.
Состав жидкости
Температура, pH, плотность, твёрдые частицы, волокна, абразивность и химические примеси.
Монтаж
Погружной или сухой, переносной или стационарный, вертикальный или горизонтальный.
Комплектация
Муфта, основание, кабель, датчики, шкаф управления, защита и присоединительные элементы.
Минимум данных для расчёта
- Q, м³/ч и H, м.
- Температура и состав жидкости.
- Размер и тип включений.
- Длина и диаметр напорной линии.
- Тип установки и глубина резервуара.
Дополнительно для замены
- Фото шильдика существующего насоса.
- Габаритный чертёж или посадочные размеры.
- Тип муфты и направляющих.
- Напряжение и способ пуска.
- Требования к сигналам датчиков.
Документация
Каталоги и руководства AIKON SSC
Технические данные, модельный ряд, кривые, конструкция, монтаж и требования безопасности приведены в документации производителя.
Каталог SSC
Модельный ряд, предельные параметры, конструкция и графические характеристики.
Скачать каталог SSCКаталог SSC-G/OG
Технические материалы по насосам сухой установки с канальным и полуоткрытым колесом.
Скачать каталог G/OGПолное руководство
Монтаж, подключение, эксплуатация, обслуживание и требования безопасности.
Скачать полное РЭПаспорт и краткое РЭ
Краткая инструкция, комплект поставки, маркировка, ввод в эксплуатацию и гарантия.
Скачать краткое РЭВопросы и ответы
Частые вопросы об AIKON SSC
Чем SSC-G отличается от SSC-OG?
Оба исполнения рассчитаны на сухую установку и имеют рубашку охлаждения. В маркировке G обозначает канальное рабочее колесо, OG — полуоткрытое. Конкретный вариант выбирают по составу стока, проходу частиц и рабочей точке.
Можно ли установить обычный SSC вне резервуара?
Стандартный SSC рассчитан на погружную работу и охлаждение окружающей жидкостью. Для сухой вертикальной или горизонтальной установки предназначены исполнения SSC-G/OG с рубашкой охлаждения.
Допускается ли сухой ход?
Для погружного SSC работа без жидкости должна быть исключена. Сухая установка SSC-G/OG означает размещение агрегата вне резервуара, но не работу гидравлической части без перекачиваемой жидкости.
Какой максимальный размер твёрдых частиц?
Свободный проход зависит от конкретной модели и типа рабочего колеса. Его нельзя определять только по диаметру патрубка; значение берут из таблицы модели и проверяют по фактическим включениям.
Можно ли перекачивать химически агрессивные стоки?
Стандартные ограничения не подтверждают универсальную химическую стойкость. Нужно предоставить состав, концентрацию, температуру и pH; материал корпуса, уплотнений и эластомеров согласовывается отдельно.
Какая автоматика нужна?
Обычно предусматриваются защита двигателя, контроль уровня, управление пусками, обработка термодатчиков и датчиков протечки. Схема зависит от мощности, числа насосов и требований проекта.
Что нужно для точной цены?
Рабочая точка Q/H, состав жидкости, температура, включения, тип установки, питание, длина кабеля, необходимость автоматической муфты, датчиков и шкафа управления.
