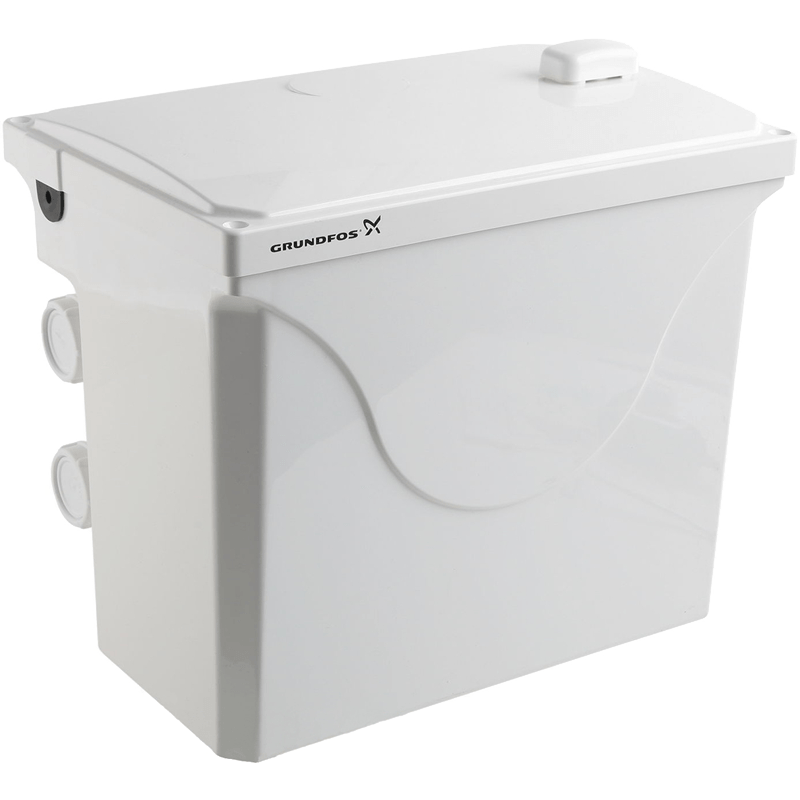

Grundfos Liftaway C
Grundfos Liftaway C для отвода загрязненной воды без самотека
Компактная подъемная установка для отвода сточных вод от раковин, моек, душа, ванн, стиральных и посудомоечных машин, когда подключение к канализации самотеком невозможно.
для загрязненной воды без твердых включений резервуар около 30 л монтаж на полу или стене
Не применяется для туалетов, фекалий, туалетной бумаги и стоков с большим количеством жира.
405×275×340
основные габариты резервуара, мм
≈30 л
объем резервуара Liftaway C
pH 4–10
допустимый диапазон рабочей среды
Применение
Где применяется Grundfos Liftaway C
Liftaway C используют там, где сантехнические приборы расположены ниже уровня канализационной линии или нет возможности организовать самотечный отвод воды.
Цокольные этажи и подвалы
Для отвода воды от душевой, раковины, технической мойки или постирочной, расположенной ниже канализационного выпуска.
Кухни и бытовые помещения
Для воды от моек, стиральных и посудомоечных машин при условии, что в стоке нет твердых включений и высокой концентрации жиров.
Реконструкция помещений
Для переноса мокрой зоны, устройства душевой или технической мойки там, где обычный самотечный выпуск сделать сложно.
Назначение
Что делает Liftaway C
Установка собирает загрязненную воду в резервуаре и отводит ее в напорную линию, если самотечный слив невозможен из-за уровня помещения или удаленности стояка.
01
принимает воду от подключенных сантехнических приборов
02
накапливает сток в компактном резервуаре
03
отводит воду в напорный трубопровод
04
помогает организовать слив ниже уровня канализации

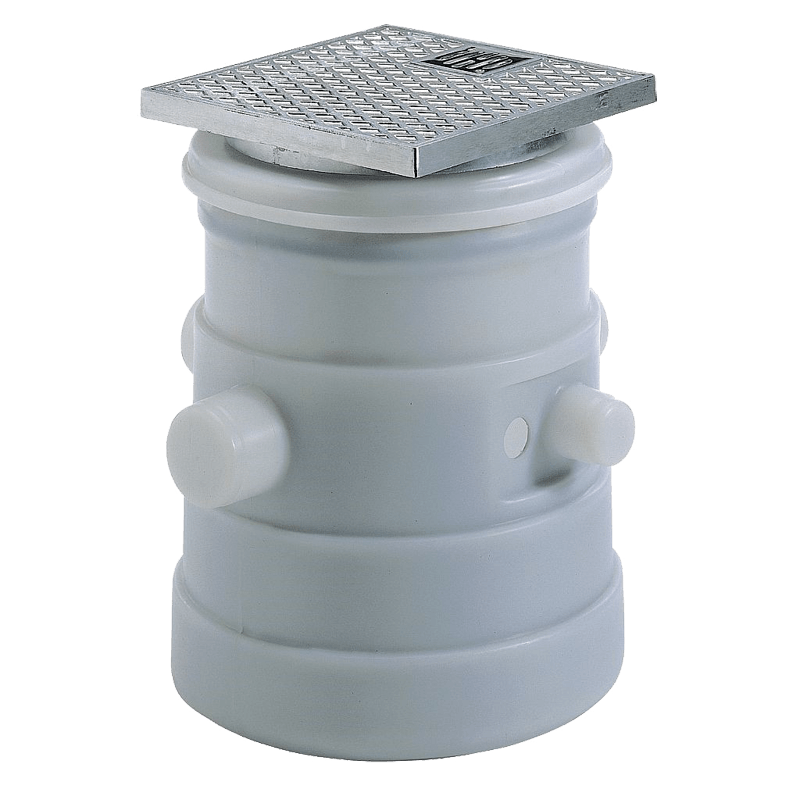

Конструкция
Конструкция Liftaway C
Grundfos Liftaway C — это резервуарная подъемная установка с патрубками для подключения входящих линий, напорного трубопровода и вентиляции. Конкретная комплектация насосной части уточняется при подборе по условиям объекта.
- компактный резервуар для установки в ограниченном пространстве;
- несколько вариантов подключения входящих трубопроводов;
- напорный патрубок для отвода воды в канализационную линию;
- возможность монтажа на полу или крепления к стене;
- доступ к верхней крышке для осмотра и обслуживания.
Характеристики
Технические данные резервуара Liftaway C
Параметры напора и производительности проверяются при подборе по высоте подъема, длине трассы, диаметрам трубопровода и составу сточной воды.
| Параметр | Значение | Комментарий |
|---|---|---|
| Тип оборудования | Подъемная установка для загрязненной воды | Для случаев, когда самотечный отвод в канализацию невозможен. |
| Модель | Grundfos Liftaway C | Доступность и комплектация уточняются по запросу. |
| Рабочая среда | Загрязненная вода без твердых включений | Не для туалетов, фекалий, туалетной бумаги и стоков с большим количеством жира. |
| Температура среды | до 50 °C, кратковременно до 70 °C | Кратковременный режим требует проверки по паспорту и условиям эксплуатации. |
| pH среды | 4–10 | Подходит для воды в указанном диапазоне кислотности. |
| Объем резервуара | около 30 л | Компактный объем для бытовых и технических точек водоотведения. |
| Объем включения | около 13 л | Используется при расчете режима работы установки. |
| Входящие патрубки | 3 × Ø40 мм сбоку; 1 × Ø40/50 мм сверху; 1 × 3/4" сбоку | Позволяют подключать несколько источников загрязненной воды. |
| Напорный патрубок | Ø40 мм сбоку | Трасса напорной линии рассчитывается отдельно. |
| Вентиляционный патрубок | Ø25 мм сверху | Вентиляция необходима для корректной работы резервуара. |
| Габариты | 405 × 275 × 340 мм | Перед монтажом нужно проверить место установки и доступ к крышке. |
| Масса резервуара | 3,2 кг без насосной части | Итоговая масса зависит от комплектации. |
| Уровень шума | менее 70 дБ(А) | Фактическое значение зависит от условий монтажа и комплектации. |
Точные параметры подбора уточняются по паспорту, рабочей точке и фактическим условиям объекта.

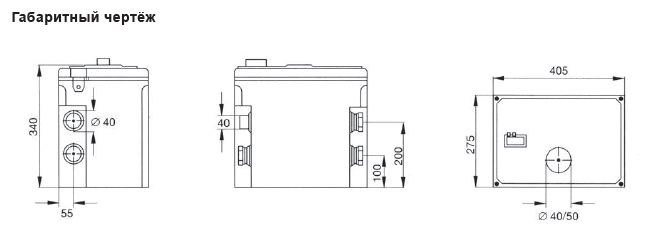

Чертежи
Габариты и подключения Liftaway C
По чертежам можно проверить место установки, высоту подключения патрубков, направление напорной линии и доступ для обслуживания.
Ограничения
Когда Liftaway C не подходит
Для корректной работы важно заранее проверить не только размеры, но и состав стока. Ошибка в применении может привести к засорам, запахам и нестабильной работе установки.
Туалетные стоки
Liftaway C не используется для отвода стоков от унитаза, фекалий и туалетной бумаги.
Жирные стоки
Для стоков с высокой концентрацией жиров требуется отдельная проверка схемы водоотведения и предварительная очистка.
Твердые включения
Установка рассчитана на загрязненную воду без твердых частиц, способных вызвать засор.
Важно: если нужно подключить унитаз или оборудование с фекальными стоками,
подбирается другая серия насосной установки. Liftaway C лучше рассматривать именно для
серых стоков и загрязненной воды без твердых включений.
Подбор
Подбор Liftaway C по объекту
Чтобы подобрать установку без ошибки, нужно знать источники воды, высоту подъема, длину напорной трассы, температуру стока и место монтажа.
01
Что подключаем
Раковина, душ, ванна, мойка, стиральная или посудомоечная машина.
02
Геометрия трассы
Высота подъема, длина трубопровода, количество поворотов и точка врезки.
03
Состав воды
Температура, возможные загрязнения, наличие жиров и режим использования.
04
Место установки
Размер ниши, доступ к крышке, возможность вентиляции и обслуживания.
Поставка
Поможем проверить комплектацию и возможность поставки
Grundfos Liftaway C может использоваться как решение для локального отвода загрязненной воды. Перед заказом мы проверяем применимость установки, состав комплекта, требования к монтажу и фактическую доступность оборудования.
- проверим, подходит ли Liftaway C под вашу схему водоотведения;
- уточним комплектацию по паспорту и условиям объекта;
- поможем подобрать замену, если Liftaway C не подходит по стоку или трассе;
- подготовим техническую консультацию для монтажника или проектировщика.
Что нужно прислать для подбора
Фото места установки, список подключаемых приборов, высоту подъема, длину напорной линии, диаметр трубы, температуру воды и описание режима работы.
фото места высота подъема длина трассы источники стока температура воды режим работы
Материалы
Документы и чертежи
Ссылки на руководство и чертежи можно использовать для проверки габаритов, подключения патрубков и требований к монтажу.
Вопросы
Частые вопросы по Grundfos Liftaway C
Можно ли подключить к Liftaway C унитаз?
Нет. Grundfos Liftaway C не предназначена для туалетных стоков, фекалий и туалетной бумаги. Для такой задачи нужно подбирать другую насосную установку.
Для каких стоков подходит Liftaway C?
Установка подходит для загрязненной воды от раковин, моек, душа, ванн, стиральных и посудомоечных машин, если в воде нет твердых включений и большого количества жиров.
Можно ли ставить Liftaway C в подвале?
Да, это один из типовых сценариев применения. Важно проверить высоту подъема, длину напорной линии, вентиляцию и доступ к установке для обслуживания.
Какая температура воды допускается?
Для резервуара указана рабочая температура до 50 °C, кратковременно до 70 °C. Конкретный режим эксплуатации нужно сверять с паспортом и условиями объекта.
Можно ли заменить Liftaway C аналогом?
Да. Аналог подбирается по составу стока, высоте подъема, длине трассы, диаметрам подключения, температуре воды и месту установки.
