AIKON · API 610 / ISO 13709 · тип BB5

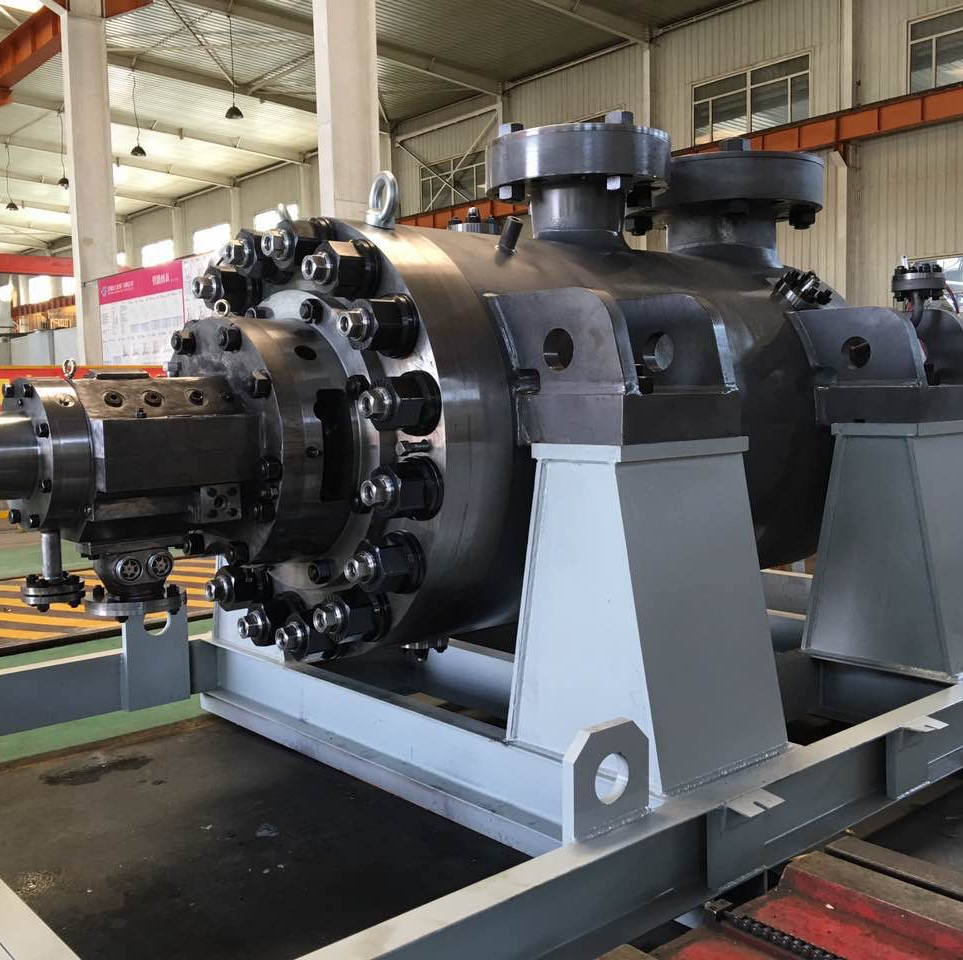

Насосы AIKON BRMD горизонтальные многоступенчатые двухкорпусные насосы высокого давления

Проектные процессные насосы с радиальным разъёмом для чистых, нейтральных, коррозионно-активных, токсичных и других опасных жидкостей. Подбор выполняется по рабочей точке, составу среды, температуре, давлению, NPSH, материалам и требованиям к торцевому уплотнению.

Получить подбор и цену Скачать каталог и РЭ

до 900 м³/ч подача серии

до 2500 м напор серии

до +450 °C температура по запросу

до 230 бар опционально до 400 бар

Проектное исполнение: характеристики и комплектация определяются по техническому заданию

``` ## БЛОК 2. ЦЕНА, ПОДБОР И ПОСТАВКА ```html

Проектная поставка

Цена BRMD рассчитывается под конкретный технологический процесс

Для насосов BB5 недостаточно выбрать модель только по подаче и напору. Стоимость и срок поставки зависят от давления, температуры, состава жидкости, класса материалов, электродвигателя, плана обвязки торцевых уплотнений, КИП и требований проекта.

Отправить техническое задание Позвонить инженеру

Что желательно приложить к запросу

• расчётную и минимальную/максимальную подачу;
• требуемый напор либо давление на входе и выходе;
• состав, плотность, вязкость и температуру жидкости;
• давление насыщенных паров и доступный NPSHa;
• режим работы, требования API, материалы и уплотнения;
• напряжение, исполнение двигателя, КИП и автоматику.

По исходным данным подготовим технический подбор, исполнение агрегата, перечень документов, цену и срок поставки.

``` ## БЛОК 3. ОБЛАСТИ ПРИМЕНЕНИЯ ```html

Где применяются

BRMD для тяжёлых условий высокого давления и температуры

Серия используется как технологический насос там, где требуются высокая герметичность, увеличенный ресурс и проектное исполнение под параметры среды.

01

Нефтепереработка

Сырьевые и технологические потоки, горячие углеводороды, процессы высокого давления.

02

Энергетика

Питательные насосы котлов и другие ответственные контуры энергетических установок.

03

Химическая промышленность

Нейтральные, коррозионно-активные, токсичные и опасные жидкости в проектно выбранном материале.

04

Добывающая отрасль

Закачка пластовой воды и технологические процессы с высокими давлениями.

05

Металлургия

Циркуляция и подача технологических жидкостей в высоконагруженных промышленных системах.

06

Обессоливание

Высоконапорные участки процессов водоподготовки и опреснения при подтверждённой совместимости материалов.

``` ## БЛОК 4. ВЫБОР ИСПОЛНЕНИЯ И МАРКИРОВКА ```html

Как читать обозначение

Маркировка BRMD привязана к расчётной точке и числу ступеней

Пример из каталога: BRMD 155-30 × 4. Финальное исполнение подтверждается листом данных и паспортом конкретного агрегата.

BRMD горизонтальный многоступенчатый двухкорпусный насос BB5 по API 610

155 подача в расчётной точке, м³/ч

30 напор одной ступени в расчётной точке, м

× 4 количество ступеней насоса

Типоразмеры на сводном поле каталога

Поле характеристик включает семейства от BRMD 13-35 до BRMD 275-120. Точное число ступеней, диаметр рабочих колёс, частота вращения, мощность и NPSHr определяются по индивидуальному подбору.

BRMD 13-35 15-34 20-34 28-46 30-37 35-60 45-64 55-72 62-60 85-95 100-75 115-85 145-92 168-100 205-120 250-125 275-120

``` ## БЛОК 5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ```html

Ключевые параметры

Технические характеристики AIKON BRMD

Ниже приведены предельные значения серии и базовые варианты исполнения. Они не являются номинальными параметрами каждой модели.

Параметр	Данные по серии BRMD
Конструкция	Горизонтальный, двухопорный, многоступенчатый, двухкорпусный насос с радиальным разъёмом; тип BB5 по API 610 / ISO 13709.
Всасывание и рабочие колёса	Одинарное всасывание; закрытые рабочие колёса.
Подача	До 900 м³/ч.
Напор	До 2500 м.
Температура жидкости	От −45 до +450 °C, исполнение по запросу.
Рабочее давление	По каталогу до 23 МПа (230 бар), опционально до 40 МПа (400 бар). Допустимое значение конкретного агрегата указывается в листе данных и паспорте.
Температура окружающей среды	От 0 до +40 °C; по запросу минимальная температура до −50 °C.
Электродвигатель	Двухполюсный; мощность и исполнение подбираются по проекту.
Защита / изоляция / эффективность	IP54 или IP55; класс изоляции F; IE2 или IE3.
Питание	50 Гц; 3×380 В, 6 кВ, 10 кВ и другие варианты по запросу.
Торцевое уплотнение	Одинарное или двойное; камера по ISO 21049 / API 682; план обвязки выбирается по жидкости и режиму.
Частотное регулирование	Допускается при проектной проверке рабочей зоны, NPSH, минимального расхода и двигателя; характеристики изменяются по законам подобия.

Важно: рабочие характеристики BRMD не стандартизированы как единая складская линейка. Для подбора учитываются жидкость, температура, плотность, вязкость, давление на входе и выходе, а также требования проекта.

``` ## БЛОК 6. ДИАПАЗОН РАБОЧИХ ХАРАКТЕРИСТИК ```html

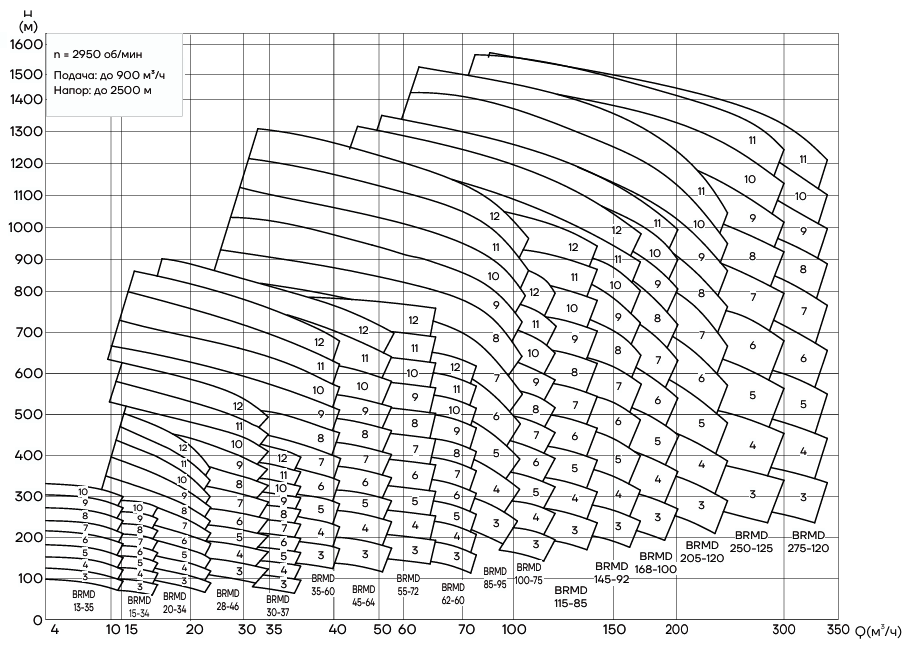

Рабочее поле

Сводный диапазон подач и напоров

Изображение показывает покрытие типоразмеров и возможного числа ступеней. Для заказа используется не только сводное поле: инженер сверяет индивидуальные кривые Q-H, мощность, КПД, NPSHr и допустимую рабочую область.

• кривые каталога приведены для постоянной частоты вращения;
• испытания выполнены на воде 20 °C без пузырьков воздуха;
• кинематическая вязкость контрольной жидкости — 1 мм²/с;
• потери в трубной обвязке в графики не включены;
• графические характеристики оформлены по ISO 9906:2012.

``` ## БЛОК 7. КОНСТРУКЦИЯ ```html

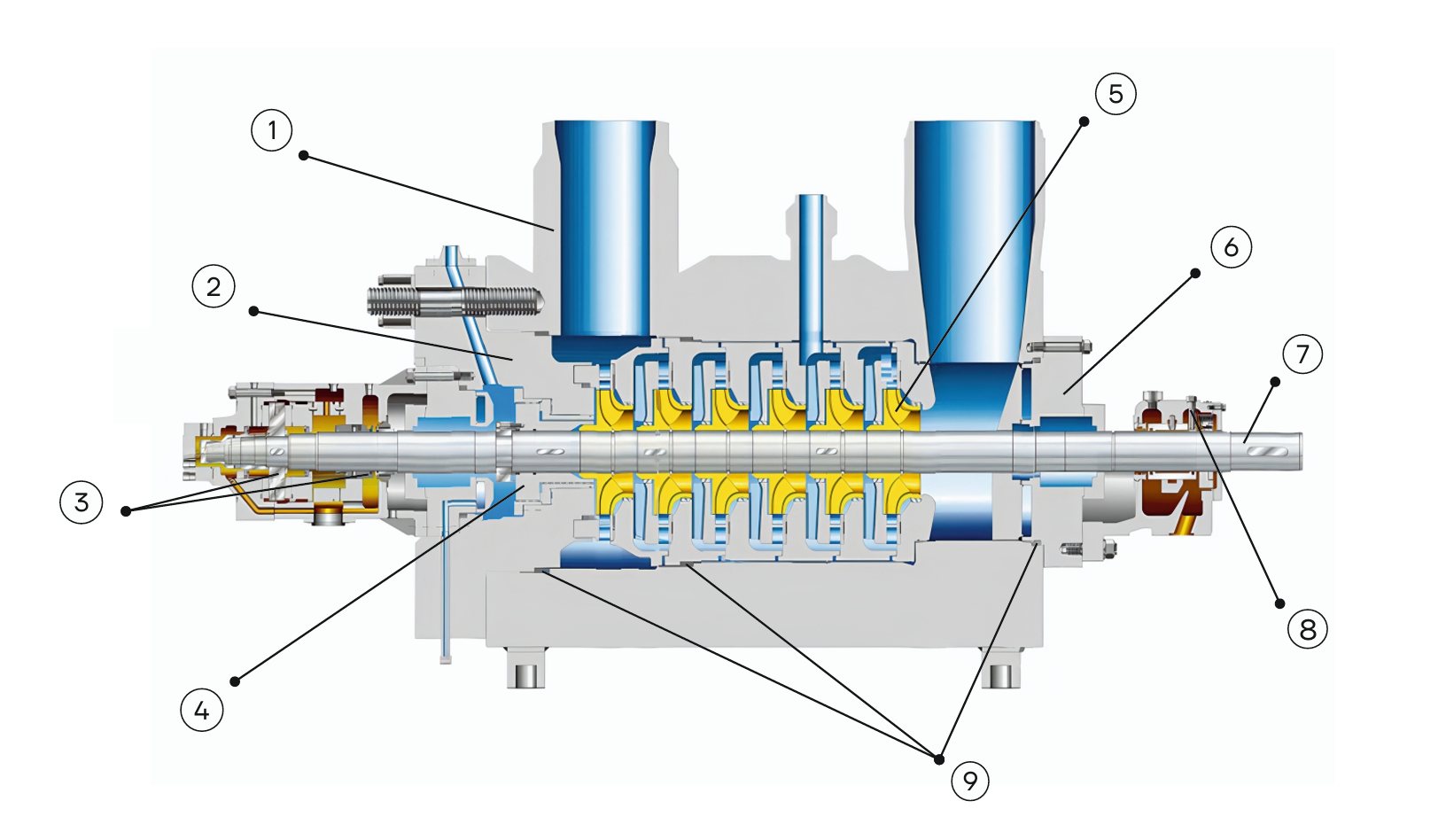

Конструкция BB5

Двойной корпус и извлекаемый внутренний блок

Внешний цельный корпус воспринимает давление, а внутренний блок объединяет ступени и ротор. Такая схема рассчитана на тяжёлые технологические условия и обслуживание без отсоединения основных трубопроводов.

Внешний корпус

Опоры по центральной оси снижают влияние температурных деформаций. Всасывающий и напорный патрубки направлены вверх; фланцы — ANSI или DIN.

Внутренний блок

Крышка, всасывающий корпус, корпуса ступеней, направляющие аппараты и ротор извлекаются из внешнего корпуса специальным инструментом.

Ротор и осевые усилия

Закрытые рабочие колёса, усиленный вал, статическая и динамическая балансировка; балансировочный механизм автоматически компенсирует значительную часть осевой силы.

Подшипники и контроль

Радиальные подшипники скольжения и упорный подшипник; масляная или принудительная смазка. По проекту доступны контроль температуры и вибрации.

``` ## БЛОК 8. МАТЕРИАЛЫ, УПЛОТНЕНИЯ И ДЕТАЛИРОВКА ```html

Материальное исполнение

Материалы и торцевые уплотнения выбираются по среде

Каталог предусматривает классы материалов по API 610 и допускает другие материалы по запросу. Нельзя выбирать исполнение только по общей формулировке «агрессивная жидкость» — нужна проверка состава, концентрации, температуры и давления.

Варианты материалов

В зависимости от класса исполнения применяются углеродистая сталь, сталь с 12% хрома, аустенитная нержавеющая сталь, 316, дуплексная и супердуплексная сталь, сплав Ni-Cu, а для отдельных внутренних деталей — чугун или нирезист.

S-1 S-3 S-4 S-5 S-6 S-8 S-9 C-6 A-7 A-8 D-1 D-2

Уплотнение вала

Камера торцевого уплотнения соответствует ISO 21049 и API 682. Доступны одинарные и двойные уплотнения, а штуцеры промывки, охлаждения, обогрева и затворной жидкости выполняются по требованиям API 610.

План 11 План 21 План 23 План 52 План 53A План 53B План 53C

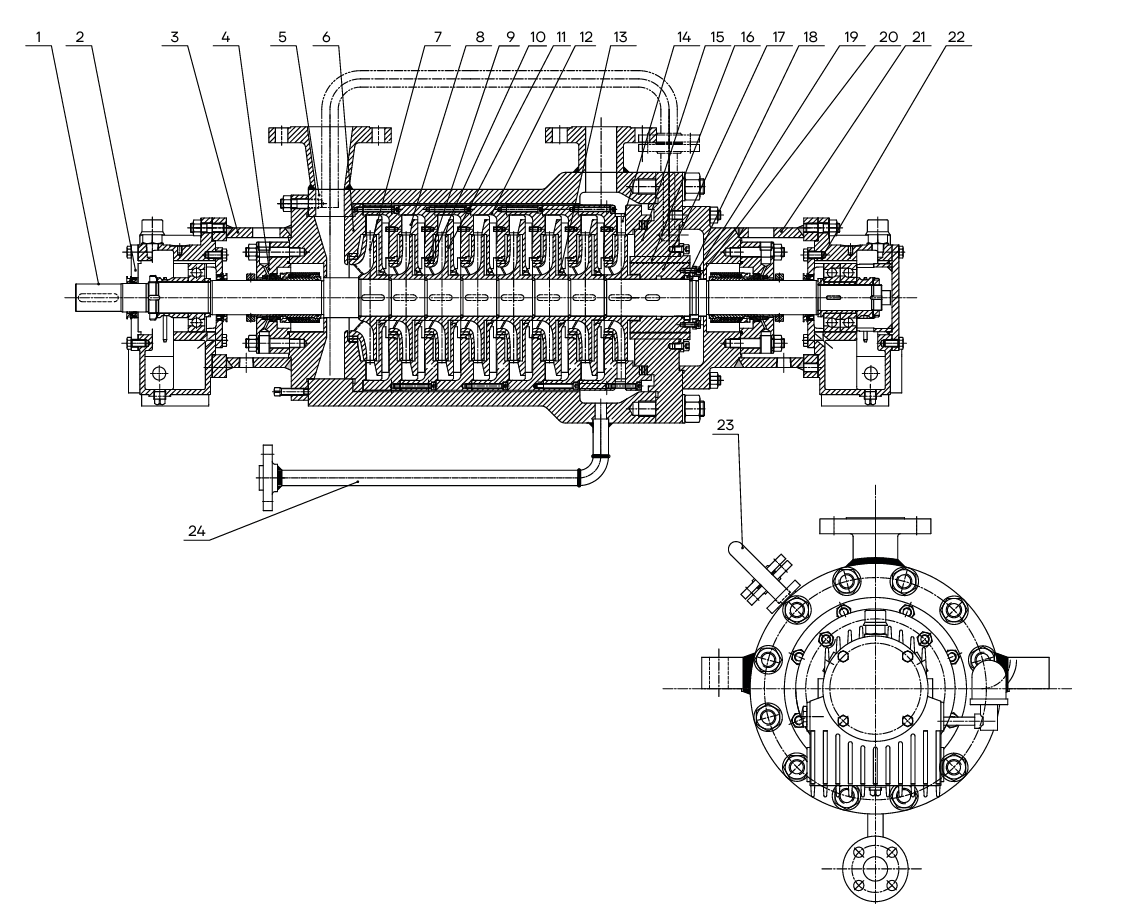

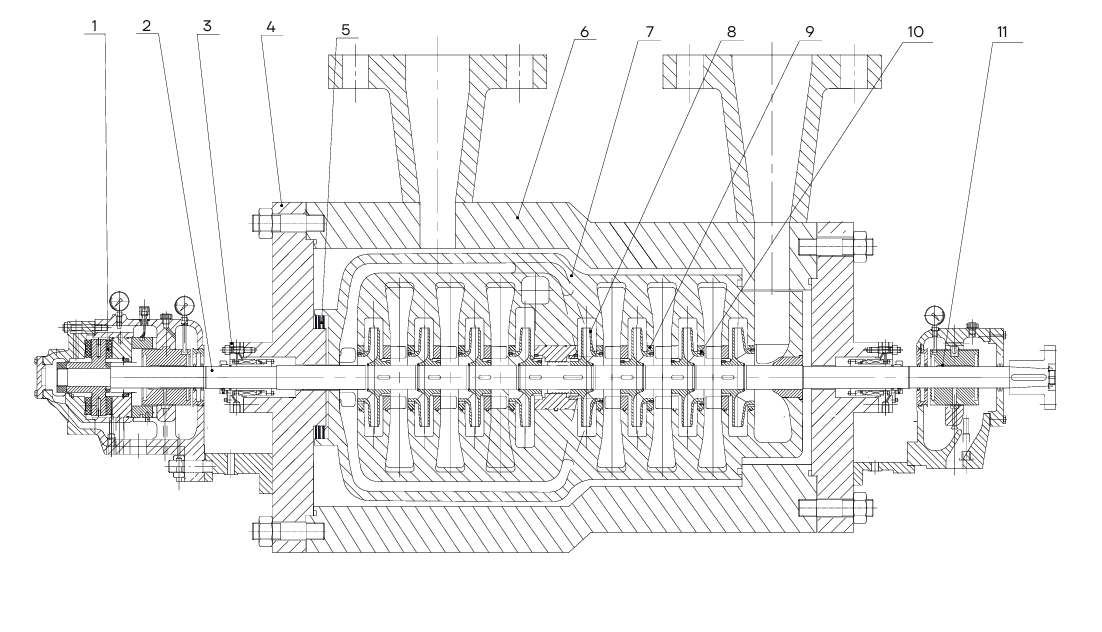

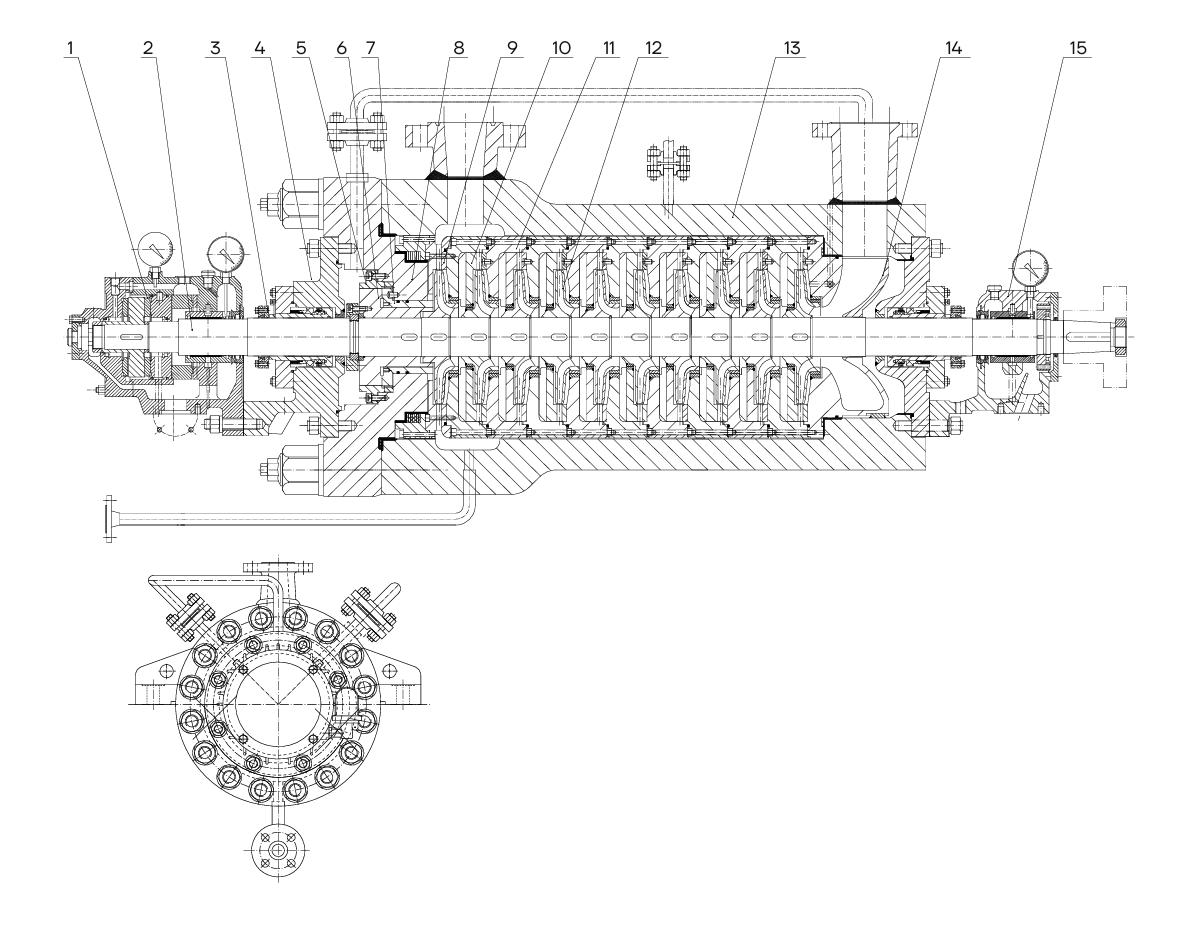

Вариант 1 Вариант 2 Вариант 3

``` ## БЛОК 9. УСЛОВИЯ ЭКСПЛУАТАЦИИ, МОНТАЖ И NPSH ```html

Эксплуатационная надёжность

Монтаж и режим работы важны не меньше выбора гидравлики

РЭ требует обеспечить бескавитационный режим, правильную центровку, разгрузку патрубков, заполнение насоса и систем смазки до запуска.

Рабочая зона

Рекомендуемый диапазон — 70–120% подачи в точке максимального КПД. Работа от 50% возможна только по согласованию с изготовителем.

Кавитационный запас

Для бескавитационной работы должно выполняться условие NPSHa ≥ NPSHr + 0,5 м. Значение NPSHr берётся с индивидуальной характеристики.

Запрет сухого хода

Насос и подводящий трубопровод перед пуском заполняют жидкостью. Работа торцевого уплотнения всухую не допускается даже кратковременно.

Фундамент и центровка

Рама устанавливается на прочный горизонтальный фундамент. Окончательная центровка выполняется с учётом заполнения и рабочей температуры.

Трубопроводы

Масса, вибрация и температурные расширения труб не должны передаваться на фланцы насоса. Обвязка требует собственных опор и точного совмещения.

Смазка и запуск

До запуска проверяют уровень масла, направление вращения и защитные ограждения. После выхода на устойчивую частоту напорную задвижку открывают постепенно.

Габариты и нагрузки на патрубки: определяются по чертежу общего вида, листу данных и приложению к РЭ для конкретного агрегата. Универсальные размеры для всей серии BRMD не применяются.

``` ## БЛОК 10. АНАЛОГИ И ЗАМЕНА ```html

Аналоги насосов BB5

Подбор замены выполняется по листу данных, а не только по модели

BRMD может рассматриваться как проектная альтернатива процессным насосам типа BB5 других производителей. Прямая замена возможна только после проверки гидравлики, присоединений, материалов, уплотнений и динамических требований.

Подобрать аналог BB5

Что проверяем при замене

• Q-H, рабочий диапазон, КПД, мощность и NPSHr;
• давление и температуру во всех режимах;
• класс материалов и коррозионный припуск;
• API 610, API 682 и требуемый план обвязки;
• фланцы, высотные отметки, габариты и фундамент;
• муфту, двигатель, КИП, вибрацию и условия площадки.

``` ## БЛОК 11. ЭТАПЫ ИНЖЕНЕРНОГО ПОДБОРА ```html

Инженерный подбор

Как формируется предложение на AIKON BRMD

Собираем исходные данные

Режимы подачи и давления, параметры жидкости, площадки, электропитания и нормативные требования.

Проверяем гидравлику

Рабочая точка, число ступеней, частота вращения, мощность, NPSH и допустимая рабочая область.

Формируем исполнение

Материалы, уплотнение и план API 682, подшипники, смазка, двигатель, КИП, муфта и рама.

Готовим комплект поставки

Техническое предложение, чертёж, лист данных, цена, срок, документация и рекомендации по шеф-монтажу.

``` ## БЛОК 12. ДОКУМЕНТЫ ```html

Документация

Каталог и руководство по эксплуатации BRMD

В каталоге собраны рабочее поле, конструкция, материалы, планы API 682 и индивидуальные графики. В РЭ приведены требования к транспортировке, хранению, монтажу, центровке, трубной обвязке, смазке, пуску и обслуживанию.

PDF · технический каталог

Каталог AIKON BRMD

Диапазон характеристик, конструктивные варианты, материалы по API 610, планы уплотнений и графики типоразмеров.

Скачать каталог

PDF · руководство

Руководство по монтажу и эксплуатации

Требования безопасности, монтаж на фундамент, центровка, NPSH, трубопроводы, смазка, запуск, обслуживание и поиск неисправностей.

Скачать РЭ

``` ## БЛОК 13. FAQ ```html

FAQ

Частые вопросы по насосам AIKON BRMD

Сколько стоит насос AIKON BRMD?

Фиксированной цены серии нет. Стоимость зависит от рабочей точки, числа ступеней, давления, температуры, материалов, двигателя, торцевого уплотнения, плана обвязки, КИП и комплекта поставки. Для расчёта нужен опросный лист или техническое задание.

Можно ли выбрать BRMD только по подаче и напору?

Нет. Для BB5 обязательно проверяют свойства жидкости, давление на входе, температуру, NPSHa/NPSHr, рабочий диапазон, материалы, уплотнение и условия площадки.

Какие жидкости может перекачивать BRMD?

Нейтральные и коррозионно-активные, токсичные и другие опасные жидкости, включая среды пониженной плотности, при условии корректного выбора материалов, уплотнений и режима. Содержание твёрдых частиц и химическая совместимость должны быть подтверждены проектом.

Какое максимальное давление у BRMD?

Каталог указывает до 23 МПа (230 бар), опционально до 40 МПа (400 бар). Допустимое давление конкретного насоса обязательно сверяется с листом данных и паспортом поставляемого агрегата.

Можно ли регулировать BRMD преобразователем частоты?

Да, при проектной проверке. Рабочая зона смещается по законам подобия; необходимо обеспечить минимальный расход, достаточный NPSHa, допустимую частоту двигателя, устойчивость ротора и требования вспомогательных систем.

Допускается ли сухой ход?

Нет. Насос и всасывающий трубопровод заполняются до пуска, а торцевое уплотнение не должно работать всухую даже кратковременно.

Какие планы API 682 доступны?

В каталоге приведены планы 11, 21, 23, 52, 53A, 53B и 53C. Конкретная схема выбирается по типу уплотнения, температуре, загрязнённости, давлению насыщенных паров, токсичности и допустимости утечек.

Какие данные нужны для подбора аналога BB5?

Лист данных старого насоса, кривые, чертёж, марка и состав жидкости, все режимы подачи и давления, температура, NPSHa, материалы, план уплотнений, параметры двигателя, КИП и ограничения по габаритам.

``` ## БЛОК 14. ФИНАЛЬНЫЙ CTA ```html

Подбор, цена и поставка

Нужно подобрать AIKON BRMD под ваш проект?

Пришлите техническое задание, опросный лист или данные существующего насоса. Проверим применимость серии, подготовим исполнение, цену, срок поставки и комплект технических документов.
