AIKON · серия SMS
```
Поверхностные насосы AIKON SMS для промышленных сточных вод
Консольные одноступенчатые насосы с горизонтальным валом, осевым всасыванием и радиальным напорным патрубком. Подбираем модель по рабочей точке, размеру твёрдых частиц, NPSH, температуре и монтажным ограничениям.
до 1700 м³/ч по полю рабочих характеристик
до 50 м напора по полю характеристик
22–185 кВт мощность двигателей в каталоге
до 100 мм твёрдые частицы, зависит от модели

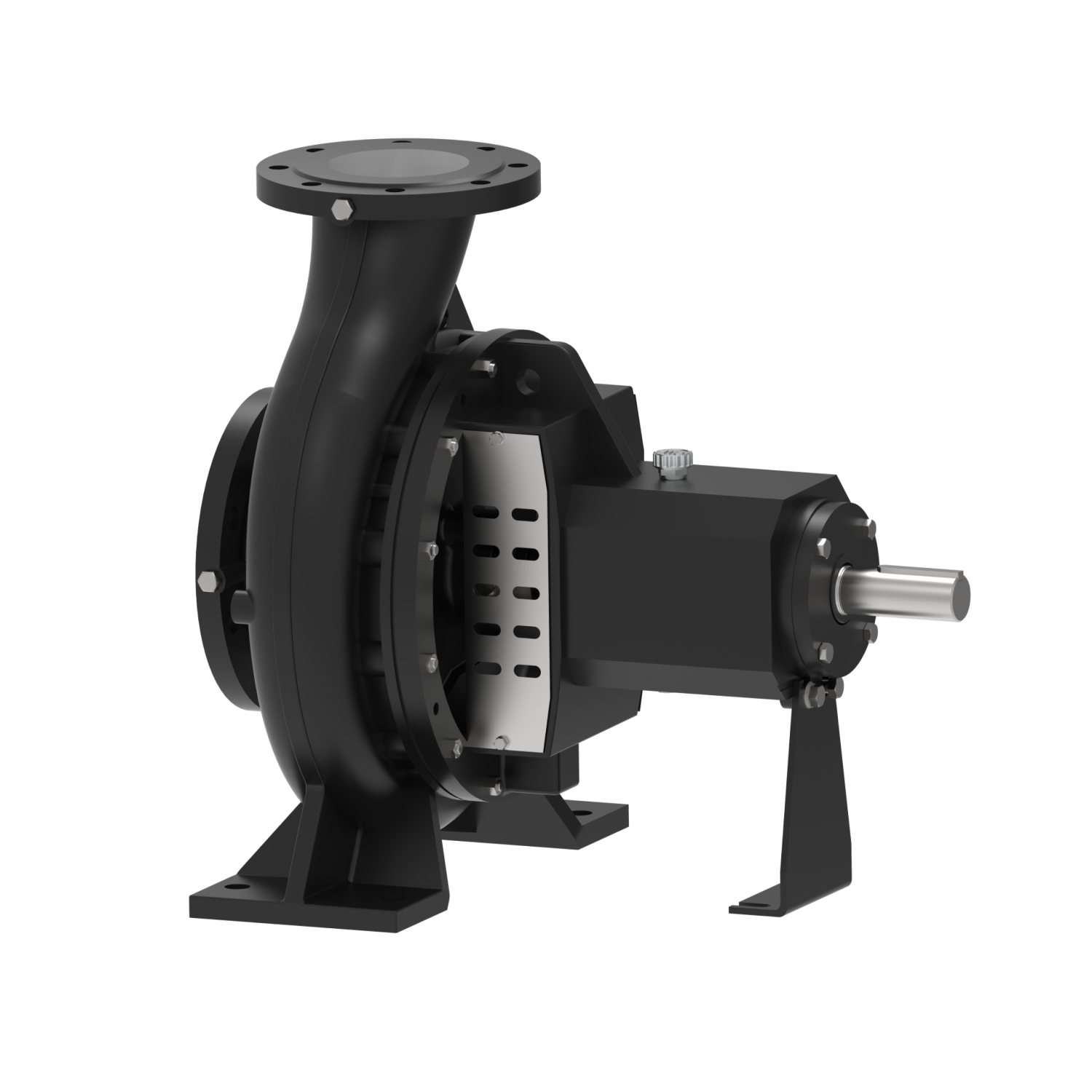

На изображении показана насосная часть SMS. Электродвигатель или другой привод подбирается отдельно под конкретное исполнение.
Покупка без ошибки в подборе
```
Цена AIKON SMS зависит не только от подачи и напора
Для расчёта проверяем рабочую точку, допустимый размер включений, материал проточной части, уплотнение, привод, частоту вращения, NPSH и габариты места установки.
Нужен подбор
Сверим рабочую точку с графиком, проверим NPSHr, запас по мощности и допустимый диапазон эксплуатации.
Нужна замена
Подберём SMS вместо существующего поверхностного насоса по рабочей точке, DN, присоединениям, массе и монтажной базе.
Нужны документы
На странице доступны каталог и краткое руководство. Графики, материалы и габариты сверяются по выбранной модели.
Где применяется серия SMS
```
Для загрязнённых технологических жидкостей без волокнистых включений
Серия ориентирована на промышленное водоотведение и технологические контуры, где требуется поверхностный насос большой подачи и возможность пропуска твёрдых частиц.
Промышленные сточные воды
- системы очистки промышленных стоков;
- перекачивание загрязнённой воды;
- циркуляция в технологических контурах.
Тяжёлая промышленность
- горнодобывающие предприятия;
- целлюлозно-бумажное производство;
- сахарная промышленность.
Процессные производства
- нефтепереработка и нефтехимия;
- фармацевтика и пищевая промышленность;
- производство напитков.
Важно: стандартное исполнение рассчитано на неагрессивную и невзрывоопасную жидкость, совместимую с материалами проточной части. Для химических сред состав, концентрацию, температуру и материал исполнения необходимо согласовать до заказа.
```
Как выбрать исполнение
```
Одна серия — разные гидравлические размеры и варианты привода
В каталоге представлены типоразмеры с всасывающими патрубками DN150–DN350 и напорными DN125–DN300. Конкретная модель выбирается по рабочей точке и ограничениям системы.
Рабочее колесо
Закрытое трёхлопастное колесо для загрязнённой жидкости. Допустимый размер твёрдых частиц зависит от типоразмера и составляет 35–100 мм.
Частота вращения
Большинство моделей — 1450 об/мин с четырёхполюсным двигателем. Два крупнейших типоразмера работают при 980 об/мин с шестиполюсным двигателем.
Привод
Возможен электродвигатель или дизельный двигатель с передачей через муфту либо ременной привод. Компоновка подтверждается под заказ.
Уплотнение вала
Сальниковое уплотнение входит в стандартную комплектацию. Двойное торцевое уплотнение доступно как вариант исполнения.
Модельный ряд AIKON SMS
```
Расчётные точки, NPSHr, проход частиц, мощность и масса
Таблица ниже собрана по каталожным значениям. Это не универсальные параметры каждой модели, а данные для указанной расчётной точки. Финальный выбор выполняется по индивидуальной кривой насоса.
| Модель | DN вход / выход, мм | об/мин | Подача, м³/ч | Напор, м | КПД, % | NPSHr, м | Частицы, мм | Мощность, кВт | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| SMS 150-125-250 | 150 / 125 | 1450 | 250 | 15 | 68 | 3,2 | 50 | 22 | 152 |
| SMS 150-125-315 | 150 / 125 | 1450 | 250 | 30 | 66 | 3,2 | 45 | 45 | 177 |
| SMS 150-125-400 | 150 / 125 | 1450 | 250 | 40 | 66 | 3,5 | 35 | 55 | 201 |
| SMS 200-150-315 | 200 / 150 | 1450 | 400 | 30 | 71 | 3,5 | 50 | 55 | 261 |
| SMS 200-150-400 | 200 / 150 | 1450 | 400 | 40 | 70 | 3,5 | 35 | 75 | 300 |
| SMS 250-200-200 | 250 / 200 | 1450 | 600 | 15 | 75 | 3,8 | 80 | 45 | 360 |
| SMS 250-200-250 | 250 / 200 | 1450 | 600 | 20 | 76 | 3,8 | 80 | 55 | 502 |
| SMS 250-200-315 | 250 / 200 | 1450 | 700 | 22 | 70 | 3,8 | 80 | 75 | 293 |
| SMS 250-200-400 | 250 / 200 | 1450 | 600 | 35 | 70 | 4,0 | 65 | 110 | 358 |
| SMS 300-250-250 | 300 / 250 | 1450 | 900 | 20 | 80 | 4,1 | 90 | 75 | 515 |
| SMS 300-250-315 | 300 / 250 | 1450 | 900 | 28 | 80 | 4,1 | 90 | 110 | 375 |
| SMS 300-250-350 | 300 / 250 | 1450 | 800 | 32 | 76 | 4,1 | 90 | 110 | 386 |
| SMS 300-250-400 | 300 / 250 | 1450 | 800 | 45 | 76 | 4,3 | 90 | 160 | 400 |
| SMS 350-300-400 | 350 / 300 | 980 | 1200 | 20 | 82 | 4,5 | 100 | 110 | 795 |
| SMS 350-300-500 | 350 / 300 | 980 | 1200 | 35 | 82 | 4,5 | 70 | 185 | 928 |
Расчётные точки моделей в таблице: 250–1200 м³/ч и 15–45 м. Более широкий диапазон на индивидуальных кривых не означает, что любую модель можно безопасно эксплуатировать в любой точке поля.
Рабочая точка
```
Подбор начинается с кривой конкретного типоразмера
Каталожные графики построены для воды без воздуха при +20 °C, плотности 1000 кг/м³ и кинематической вязкости 1 мм²/с. Изменение плотности или вязкости влияет на потребляемую мощность и выбор двигателя.
Поле подачи
до 1700 м³/ч
по рабочим графикам серии. Расчётные точки таблицы — до 1200 м³/ч.
Поле напора
до 50 м
по рабочим графикам. Расчётные точки таблицы — до 45 м.
Кавитационный запас
NPSHr 3,2–4,5 м
для указанных в каталоге расчётных точек.
Эффективность
КПД 66–82%
в расчётных точках модельного ряда.
Что проверяет инженер
- попадает ли рабочая точка в разрешённый диапазон кривой;
- достаточно ли давления на всасывании с учётом NPSHr;
- не возникает ли перегрузка двигателя при большой подаче;
- не будет ли повышенного износа при работе на малой подаче;
- как плотность и вязкость среды меняют потребляемую мощность;
- подходит ли размер свободного прохода под реальные включения.
Частотное регулирование: допустимый диапазон частоты, мощность двигателя и границы рабочей области для выбранной модели уточняются при подборе. В предоставленном каталоге общий диапазон регулирования для серии не указан.

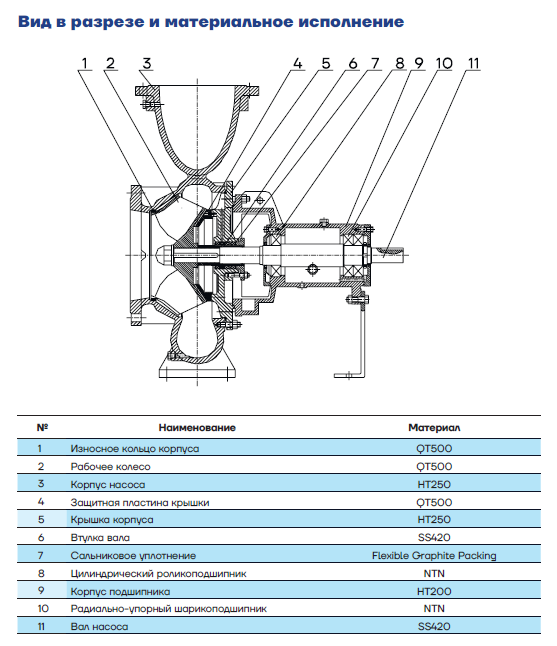

Конструкция насоса
```
Закрытое трёхлопастное колесо и усиленный подшипниковый узел
Консольная компоновка отделяет насосную часть от привода и позволяет выбирать двигатель и передачу под требования проекта.
Проточная часть для загрязнённой жидкости
- одноступенчатая горизонтальная конструкция;
- осевой всасывающий и радиальный напорный патрубок;
- закрытое трёхлопастное рабочее колесо;
- твёрдые частицы до 100 мм в зависимости от модели;
- волокнистые включения не допускаются.
Проточная часть
- корпус насоса — HT250;
- рабочее колесо — QT500;
- износное кольцо — QT500;
- защитная пластина — QT500.
Вал и корпус узла
- вал насоса — SS420;
- втулка вала — SS420;
- крышка корпуса — HT250;
- корпус подшипника — HT200.
Уплотнение и подшипники
- набивка — Flexible Graphite Packing;
- роликоподшипник — NTN;
- радиально-упорные подшипники — NTN.
Подшипниковая схема
На стороне рабочего колеса установлен роликовый подшипник. На приводном валу применены два радиально-упорных шарикоподшипника в схеме back-to-back.
- масляная смазка подшипников качения;
- расчётный ресурс до 25 000 часов;
- регламент обслуживания — по руководству и условиям эксплуатации.
Уплотнение вала
Стандартная комплектация — сальниковое уплотнение. Для задач с повышенными требованиями доступны двойные торцевые уплотнения.
Перед заказом: тип уплотнения нужно согласовать по составу жидкости, температуре, давлению и требованиям к утечкам.
Эксплуатация и монтаж
```
Температура, давление, высота установки и монтажная база
Габариты и масса заметно различаются между моделями: от 152 до 928 кг только для насосной части по таблице каталога. Размеры основания, вал и шпоночный паз нужно сверять до изготовления рамы и обвязки.
Перекачиваемая жидкость
От −15 до +104 °C. При температуре выше +80 °C исполнение необходимо указать при заказе. Жидкость должна быть неагрессивной, невзрывоопасной и без волокнистых включений.
Давление и среда
Максимальное давление в системе — 16 бар. Допустимое давление на входе и фактический кавитационный запас проверяются по рабочей точке и NPSHr выбранной модели.
Окружающая среда
Температура окружающего воздуха — не выше +40 °C. При превышении требуется запас по мощности и отдельная проверка охлаждения двигателя.
Высота монтажа
Стандартное условие — до 1000 м над уровнем моря. Выше 1000 м мощность двигателя подбирается с запасом из-за снижения охлаждающей способности воздуха.
Фланцы: в каталоге указано исполнение PN16 и возможность заказа фланцев по другим стандартам, например ANSI. При этом на страницах каталога встречаются разные ссылки на стандарты ISO, поэтому точный стандарт фланца конкретной поставки необходимо подтвердить в спецификации.
- монтаж и ввод в эксплуатацию выполняет квалифицированный персонал;
- электрооборудование подлежит обязательному заземлению;
- подъём выполняется по схемам строповки с учётом массы агрегата;
- перед обслуживанием привод отключают и из насоса сливают рабочую жидкость;
- снимать кожух муфты до полной остановки и отключения двигателя запрещено.

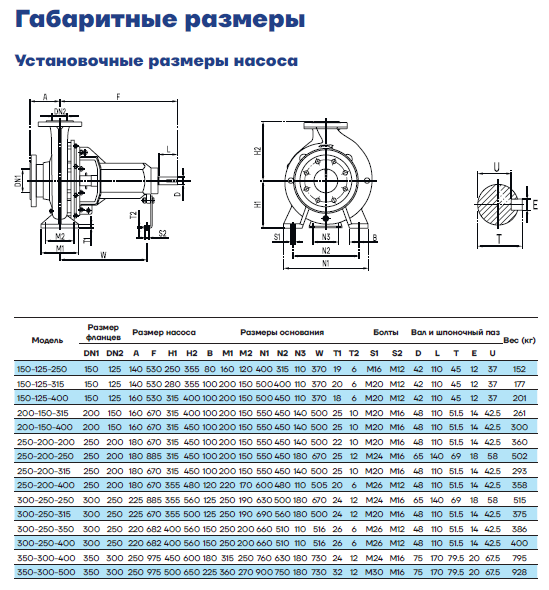

Нажмите на изображение, чтобы открыть чертёж и таблицу размеров крупно.
Расшифровка обозначения
```
Как читать маркировку AIKON SMS
SMS – K 300 – 250 – 350
Тип насоса
Поверхностный насос для сточных вод.
Рабочее колесо
Закрытый тип рабочего колеса.
Патрубки
300 мм — всасывающий, 250 мм — напорный.
Колесо
Номинальный размер рабочего колеса, мм.
Замена существующего насоса
```
Аналог подбирается по системе, а не только по названию модели
Для поверхностного насоса сточных вод недостаточно совпадения расхода и напора. Нужно проверить характер включений, NPSH, присоединения, размеры основания, привод и допустимый режим работы.
Что прислать
- фото шильдика и маркировку старого насоса;
- рабочую подачу и напор;
- состав, температуру и плотность жидкости;
- размер и характер твёрдых включений;
- чертёж или фото места установки.
Что проверим
- кривую и положение рабочей точки;
- NPSHr и давление на всасывании;
- DN и стандарт фланцев;
- габариты, массу, вал и основание;
- материалы и тип уплотнения.
Что получите
- рекомендованный типоразмер AIKON SMS;
- вариант двигателя и передачи;
- коммерческое предложение;
- срок поставки и комплект документов;
- перечень данных, которые нужно уточнить по проекту.
Не прямая замена погружного насоса: SMS — поверхностная консольная серия. Переход с погружной схемы на поверхностную может потребовать изменения всасывающей линии, фундамента, арматуры и условий защиты от кавитации.
```
Инженерный подбор
```
Подбираем AIKON SMS по четырём этапам
Собираем данные
Расход, напор, температура, состав и плотность жидкости, размер включений, режим работы.
Проверяем гидравлику
Сверяем рабочую точку с кривой, оцениваем NPSH, потери во всасывающей линии и запас по мощности.
Выбираем исполнение
Типоразмер, привод, частота вращения, уплотнение, фланцы, материалы и компоновка агрегата.
Готовим предложение
Цена, срок поставки, техническая спецификация, документы и требования к монтажу.
Минимум данных для быстрого старта
- подача, м³/ч;
- напор, м;
- жидкость, температура, плотность и вязкость;
- максимальный размер и тип включений;
- давление на всасывании или уровень источника;
- напряжение питания и предпочтительный привод;
- требования к материалам и уплотнению.
Отправить параметры
Укажите известные данные в письме или приложите шильдик, опросный лист, схему и фото места установки.
Документация AIKON SMS
```
Каталог и краткое руководство по эксплуатации
В каталоге приведены модельный ряд, графики, материалы, условия эксплуатации, габариты и присоединительные размеры. Краткое РЭ содержит требования по безопасности, хранению, монтажу, обслуживанию и гарантии.
Каталог AIKON SMS
Модели, расчётные точки, графики Q-H, конструкция, материалы, NPSHr, габариты и фланцы.
Паспорт и краткое РЭ
Общие требования для центробежных одноступенчатых насосов NES/NESO/SMA(A)/SMM/SMS/AHC/HSC.
FAQ
```
Частые вопросы по насосам AIKON SMS
Сколько стоит насос AIKON SMS?
Цена зависит от типоразмера, двигателя или другого привода, материала исполнения, уплотнения, фланцев и комплектации агрегата. Для расчёта нужны рабочая точка и характеристики жидкости.
Какой максимальный размер твёрдых частиц?
До 100 мм у отдельных моделей. В модельном ряду допустимый размер составляет от 35 до 100 мм, поэтому его нужно проверять по выбранному типоразмеру.
Можно ли перекачивать жидкость с волокнистыми включениями?
В каталоге прямо указано, что волокнистые включения не допускаются. Для такой среды нужен другой тип рабочего колеса или другая серия насоса.
Какова допустимая температура жидкости?
От −15 до +104 °C. При температуре выше +80 °C требуемое исполнение нужно сообщить при заказе и подтвердить материал уплотнения.
Можно ли использовать частотный преобразователь?
В предоставленном каталоге общий диапазон частотного регулирования серии не указан. Возможность применения ПЧ, минимальную частоту, мощность двигателя и допустимую область кривой нужно согласовать для конкретной модели.
Какие данные нужны для подбора?
Подача, напор, состав и температура жидкости, плотность и вязкость, размер твёрдых включений, давление на входе, режим работы, питание, тип привода, требования к материалам, уплотнению и присоединениям.
Можно ли выбрать насос только по DN патрубков?
Нет. Одинаковый DN встречается у моделей с разным рабочим колесом, напором и мощностью. Выбор по патрубкам без проверки рабочей точки и NPSH может привести к перегрузке, кавитации или работе вне эффективного диапазона.
```
