Native • водоотведение • режущий механизм

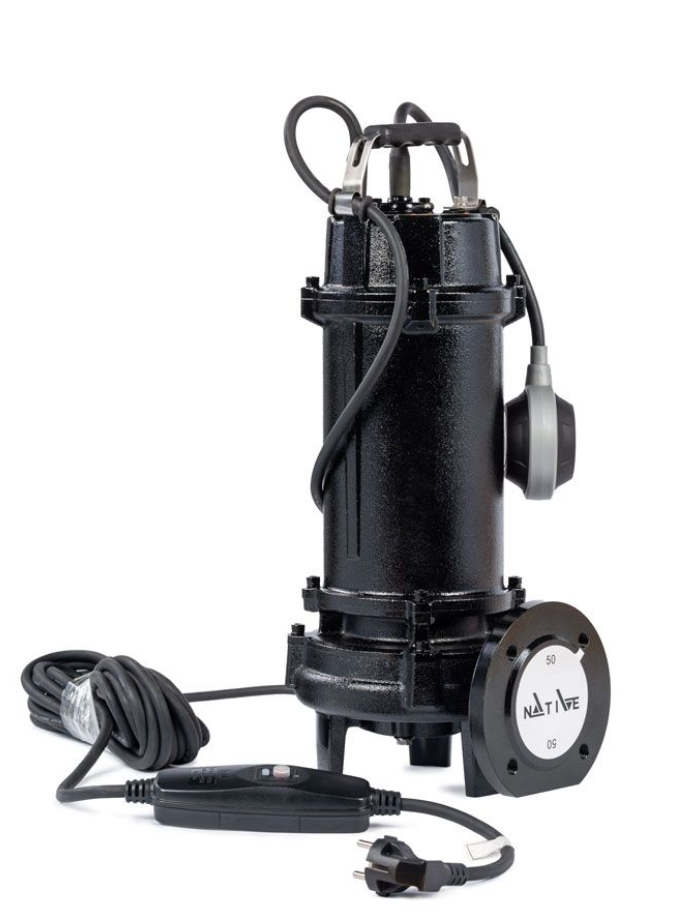

Native-NSPG CF для сточных вод с режущим механизмом
Погружной насос для откачивания сточной и грязной воды из канализационных насосных станций, шахт, котлованов и резервуаров. Подходит для вертикальной стационарной или мобильной установки, когда требуется измельчение сложных включений на входе в насос.
Для канализации и КНС Бытовые, ливневые, технологические и загрязнённые стоки.
Режущий механизм Помогает перекачивать сложные по составу жидкости.
Стационарно или мобильно Монтаж на донной опоре, через устройство погружного монтажа или со шлангом.
Защита и герметичность Масляная камера, два торцевых уплотнения и защита обмоток от перегрева.
Стоимость и наличие Native-NSPG CF зависят от модели, исполнения и комплектации. Подбор выполняется по рабочей точке, условиям монтажа и составу перекачиваемой жидкости.
Максимальная подача до 121 м³/ч по рабочему полю серии
Максимальный напор до 36 м подбор по кривой
Глубина погружения до 5 м для штатной эксплуатации
Класс защиты IP68 погружное исполнение
Погружной канализационный насос для задач, где обычная гидравлика может забиваться
Native-NSPG CF используют для водоотведения на объектах, где в стоках могут встречаться включения, усложняющие работу стандартного погружного насоса. Режущий механизм на входе измельчает загрязнения, а конструкция рассчитана на вертикальную установку в резервуаре, приямке, шахте или канализационной насосной станции.
Мы подбираем Native-NSPG CF по расходу, напору, глубине установки, типу электропитания, режиму работы и способу подключения напорной линии. Для замены существующего насоса можно отправить фото шильдика, рабочую точку или параметры объекта.
Подбор по рабочей точке Смотрим не только максимальные значения, а реальный расход и напор системы.
Поставка под объект Уточняем исполнение, питание, поплавок, монтаж и принадлежности.
Замена насоса Подбираем вариант по шильдику, патрубку, напорной линии и условиям эксплуатации.
Документы и чертежи Для проектировщика можно использовать руководство, рабочее поле и схему конструкции.
Области применения
Где применяются погружные насосы Native-NSPG CF
Серия подходит для систем водоотведения, где требуется перекачивание сточных и загрязнённых вод с возможностью измельчения сложных включений.
Канализационные насосные станции
Откачивание стоков из КНС и резервуаров при стационарной установке.
Бытовая канализация
Водоотведение от зданий и участков, когда самотёк невозможен или ограничен.
Шахты и приямки
Вертикальная установка в углублениях, технических помещениях и сборных ёмкостях.
Котлованы и резервуары
Откачивание загрязнённой воды при строительных, сервисных и эксплуатационных работах.
Очистные сооружения
Перекачивание стоков в составе технологических схем водоотведения.
Промышленные системы
Работа с загрязнённой водой в инженерных и технологических контурах.
Мобильная откачка
Подключение шланга через переходник для временных задач и аварийного водоотведения.
Замена существующих насосов
Подбор аналога по напору, подаче, подключению, питанию и монтажному исполнению.
Подбор исполнения
Как выбрать Native-NSPG CF под объект
Для корректного подбора важно учитывать не только максимальный расход и напор, но и монтаж, питание, характер стоков, частоту пусков и требования к автоматике.
По гидравлике
Определяем рабочую точку: требуемый расход, напор, длину и диаметр напорной линии, потери на фитингах и высоту подъёма.
Q, м³/ч H, м потери
По монтажу
Выбираем стационарную установку через устройство погружного монтажа, установку на донной опоре или мобильное подключение со шлангом.
КНС резервуар мобильно
По электропитанию
Серия предусматривает варианты подключения 1~230 В и 3~400 В, 50 Гц. Тип пуска зависит от конкретной модели.
1~230 В 3~400 В 50 Гц
Технические характеристики
Характеристики насосов Native-NSPG CF
Значения ниже относятся к диапазону серии. Конкретная модель подбирается по рабочей точке, условиям монтажа и требуемому исполнению.
| Параметр | Значение / диапазон | Что важно при подборе |
|---|---|---|
| Тип насоса | Погружной насос с режущим механизмом | Подходит для сточной и грязной воды, где требуется измельчение включений. |
| Максимальная подача | до 121 м³/ч | Нельзя выбирать модель только по максимуму — нужна рабочая точка на кривой. |
| Максимальный напор | до 36 м | Учитываются геодезическая высота, потери в трубопроводе и арматуре. |
| Глубина погружения | до 5 м | Проверяется фактическая глубина резервуара и уровень включения/выключения. |
| Электропитание | 1~230 В или 3~400 В, 50 Гц | Выбор зависит от объекта, шкафа управления и доступной сети. |
| Тип пуска | Прямой или звезда-треугольник — в зависимости от модели | Нужно учитывать мощность, пусковые токи и требования к автоматике. |
| Количество включений | 60–100 включений в час — в зависимости от модели | Проверяется объём резервуара и режим работы насосной станции. |
| Режим работы | S1 в погруженном состоянии; S3 10% в частично погруженном состоянии | Важно соблюдать условия охлаждения электродвигателя. |
| Класс защиты | IP68 | Погружное исполнение для работы в резервуаре или приямке. |
| Класс изоляции | F | Параметр учитывается при подборе режима эксплуатации и защиты двигателя. |
| Частота вращения | 2850 1/мин | Влияет на рабочую кривую и требования к условиям эксплуатации. |
| Температура жидкости | до 40 °C | Для более горячих сред требуется отдельная проверка применимости. |
| Кабель | 10 м | Проверяется расстояние до шкафа управления или точки подключения. |
Расход и напор

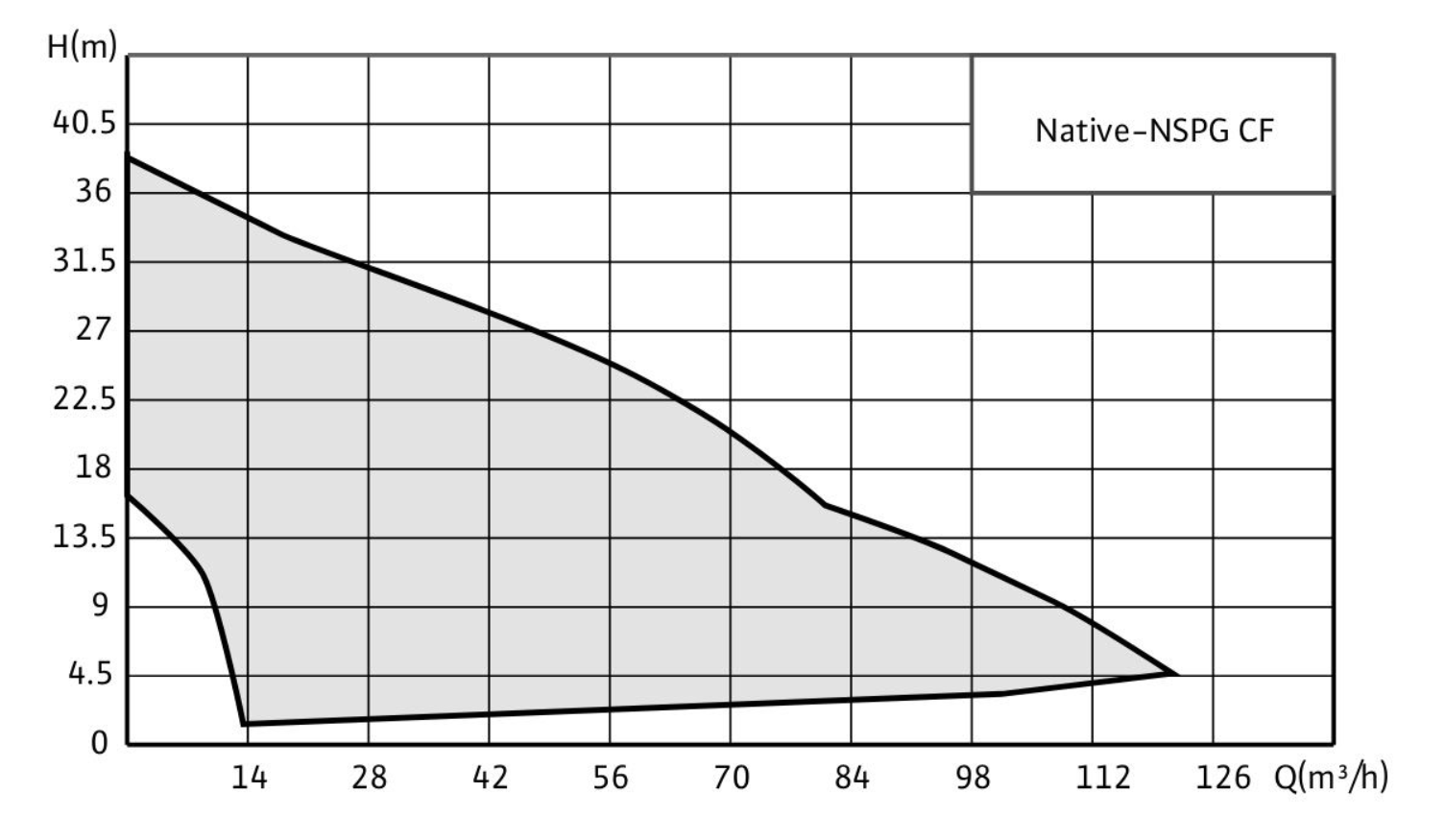

Рабочее поле Native-NSPG CF
График помогает предварительно оценить диапазон серии, но финальный выбор модели выполняется по рабочей точке системы.
Почему нельзя выбирать насос только по максимальному расходу
Максимальная подача и максимальный напор не достигаются одновременно. Насос выбирают по пересечению требуемого расхода и напора с рабочей кривой подходящей модели.
Учитываем высоту подъёма, длину трассы, диаметр трубопровода и местные сопротивления.
Проверяем состав стоков, необходимость режущего механизма и режим эксплуатации.
Согласуем питание, тип пуска, поплавок, шкаф управления и кабельную часть.
Для замены действующего насоса сверяем патрубок, монтаж и фактическую рабочую точку.
Конструкция
Что важно в конструкции Native-NSPG CF
Конструкция серии рассчитана на погружную работу в системах водоотведения, удобство монтажа и обслуживание основных узлов.
Режущий механизм на входе Помогает перекачивать сложные по составу сточные воды и снижает риск засорения гидравлики.
Встроенная донная опора Упрощает установку насоса и позволяет использовать его в разных монтажных сценариях.
Масляная камера и два торцевых уплотнения Повышают герметичность электродвигателя при работе в погруженном состоянии.
Пробка для отвода воздуха Специальная пробка на напорном патрубке помогает удалить воздух из гидравлической части.
Защита обмоток от перегрева Срабатывает при блокировке рабочего колеса или нерасчётных условиях эксплуатации.
Монтаж
Варианты установки Native-NSPG CF
Насос можно применять как в постоянной схеме водоотведения, так и для мобильных задач. Выбор зависит от резервуара, напорной линии и режима обслуживания.
1
Стационарно через устройство погружного монтажа
Подходит для КНС и резервуаров, где насос должен быстро извлекаться для обслуживания без демонтажа трубопровода.
2
На донной опоре с подключением трубопровода
Используется при прямом подключении к фланцевому напорному патрубку и постоянной схеме работы.
3
Мобильно с подсоединением шланга
Решение для временной откачки, аварийных работ и объектов, где насос переносится между точками.
Подбор и поставка
Подберём Native-NSPG CF под вашу рабочую точку
Для быстрого подбора отправьте параметры системы или фото шильдика установленного насоса. Проверим рабочее поле, подберём исполнение и уточним возможность поставки.
Что желательно указать в заявке
- требуемый расход, м³/ч;
- требуемый напор, м;
- глубину резервуара или приямка;
- тип стоков и наличие включений;
- питание: 1~230 В или 3~400 В;
- вариант монтажа: стационарно или мобильно;
- фото шильдика, если нужна замена насоса.
Документы
Документы, рабочее поле и материалы для подбора
Для проектирования и согласования можно использовать руководство, рабочее поле и схему конструкции Native-NSPG CF.
PDF
Руководство Native-NSPG CF
Инструкция по монтажу и эксплуатации для проверки условий установки, подключения и обслуживания.
Скачать руководство PNG
Рабочее поле
График расхода и напора для предварительного выбора модели по рабочей точке.
Открыть рабочее поле PNG

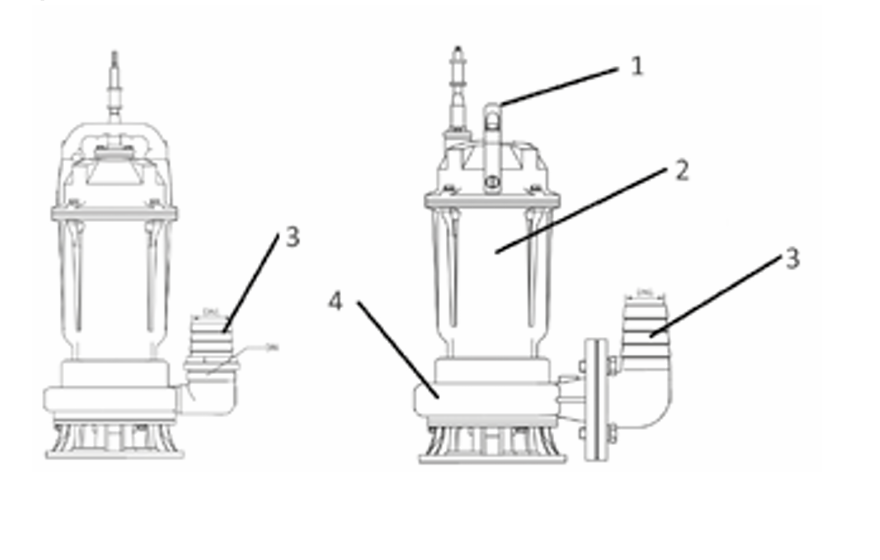

Конструкция
Схема конструкции насоса для понимания основных узлов, уплотнений и монтажных особенностей.
Открыть схемуВопросы по подбору
Частые вопросы по Native-NSPG CF
Native-NSPG CF подходит для фекальных стоков?
Серия предназначена для откачивания сточной и грязной воды, в том числе из бытовой канализации, КНС, резервуаров и очистных сооружений. Для конкретного объекта нужно проверить состав стоков, включения, температуру и режим работы.
Зачем нужен режущий механизм?
Режущий механизм расположен на входе в насос и помогает перекачивать сложные по составу жидкости. Он снижает риск проблем, которые могут возникать у стандартной гидравлики при наличии включений.
Можно ли использовать насос частично погруженным?
Для серии указан режим S3 10% в частично погруженном состоянии. При подборе важно проверить уровень жидкости, охлаждение двигателя и допустимый режим эксплуатации конкретной модели.
Какие данные нужны для замены старого насоса?
Лучше всего отправить фото шильдика, параметры Q/H, диаметр напорного патрубка, питание, глубину установки, тип монтажа и описание стоков. Если данных нет, подбор можно начать по параметрам объекта.
Есть ли цена на Native-NSPG CF?
Цена зависит от конкретной модели, исполнения, комплектации и наличия. Для расчёта стоимости нужно определить рабочую точку и вариант монтажа.
Нужен Native-NSPG CF для КНС, резервуара или замены существующего насоса?
Отправьте рабочую точку, параметры объекта или фото шильдика. Подберём исполнение, проверим рабочее поле и подготовим предложение по поставке.
