Native-IPN · инлайн насосы

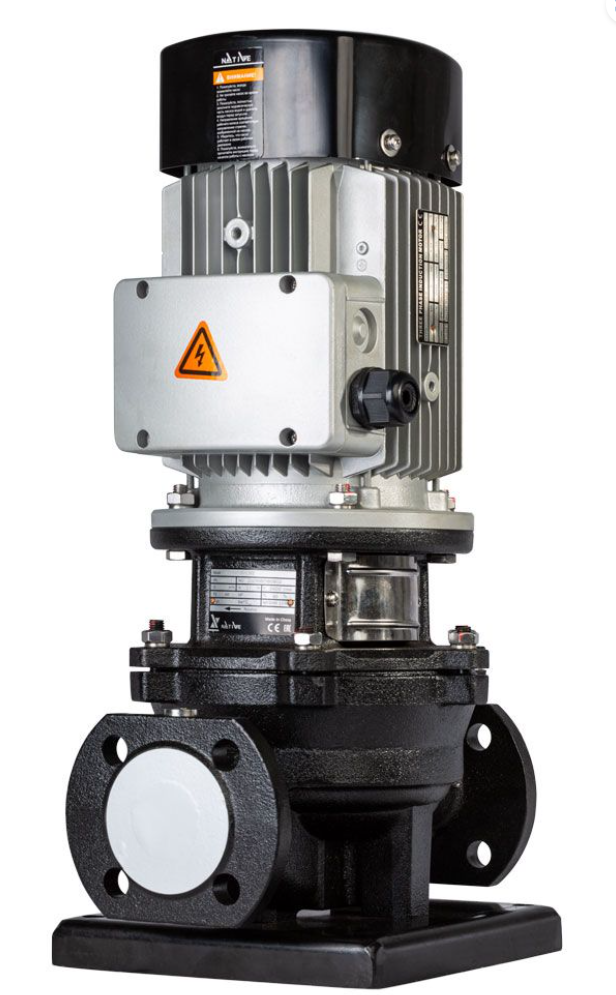

Насосы Native-IPN — инлайн насосы с сухим ротором для инженерных систем
Фланцевые одноступенчатые насосы Native-IPN для циркуляционных и повысительных систем: отопление, кондиционирование, охлаждение, водоснабжение, ирригация и технологические процессы. Подбираем модель по рабочей точке, среде, температуре, давлению и условиям монтажа.
Для инженерных систем
Отопление, охлаждение, кондиционирование, водоснабжение.
Фланцевое исполнение
Линейная установка в трубопровод с присоединением PN16.
Для воды и гликоля
Водогликолевые смеси до 50% при корректном подборе.
Подбор по рабочей точке
Учитываем расход, напор, NPSH, температуру и режим работы.
Номинальный диаметр DN 32–300
Рабочее давление до 16 бар
Температура среды -30…+120 °C
Степень защиты IP55
Точная модель подбирается по рабочему полю и параметрам системы: расход, напор, температура, концентрация гликоля, запас по NPSH и монтажные ограничения.
Что можно сделать на странице
Подбор, поставка и замена насосов Native-IPN
Страница закрывает основные задачи инженера, снабжения и проектировщика: быстро понять назначение серии, проверить характеристики, посмотреть рабочее поле и отправить данные для подбора.
Купить Native-IPN
Поможем подобрать исполнение под параметры системы и подготовить предложение по поставке.
Подобрать модель
Нужны расход, напор, температура, среда, давление, режим работы и условия монтажа.
Проверить замену
Подберём замену по шильдику, рабочей точке, фланцам, габаритам и мощности двигателя.
Получить документы
На странице размещены инструкция, рабочее поле и схемы конструкции для быстрой проверки.
Применение
Где применяются насосы Native-IPN
Native-IPN используют в циркуляционных и повысительных системах, где нужен линейный фланцевый насос с сухим ротором для чистой воды, технической воды, охлаждающей воды или водогликолевой смеси.
Отопление и теплоснабжение
Циркуляция теплоносителя в ИТП, котельных, тепловых пунктах и распределительных контурах зданий.
Охлаждение и кондиционирование
Контуры холодоснабжения, чиллерные системы, фанкойлы и технологическое охлаждение.
Водоснабжение и повышение давления
Повысительные и циркуляционные системы с подбором по расходу, напору и допустимому давлению.
Производственные процессы
Подача воды и совместимых неагрессивных жидкостей без твёрдых и абразивных включений.
Ирригация
Системы орошения и технической подачи воды, если параметры среды соответствуют требованиям насоса.
Комплектация проектов
Подбор насосов для проектных спецификаций, замены оборудования и модернизации инженерных систем.
Преимущества серии
Почему Native-IPN удобно закладывать в инженерные системы
Серия рассчитана на типовые задачи отопления, охлаждения и циркуляции, где важны фланцевое исполнение, понятное рабочее поле, защита электродвигателя и возможность регулирования через внешние приборы управления.
Широкий диапазон DN
Линейка охватывает DN 32–300, поэтому насос можно подбирать как для небольших контуров, так и для крупных инженерных систем.
Работа с гликолем
Допускается применение водогликолевых смесей до 50%, если остальные условия эксплуатации соответствуют модели.
Фланцы PN16
Фланцевое присоединение удобно для монтажа в трубопроводах инженерных систем и сервисного обслуживания.
Защита двигателя
В стандартном исполнении предусмотрен защитный контакт обмотки WSK; требуется внешнее устройство отключения.
Регулирование
При подключении внешнего прибора управления можно согласовать производительность насоса с нагрузкой системы.
Сервисная логика
Торцевое уплотнение не требует регулярного обслуживания, а периодический осмотр помогает заранее выявлять изменения в работе.
Характеристики
Технические характеристики насосов Native-IPN
Значения ниже относятся к серии в целом. Для точного подбора нужно проверять конкретную модель, рабочую точку, двигатель, габариты и условия эксплуатации.
| Параметр | Значение / диапазон | Что важно при подборе |
|---|---|---|
| Тип насоса | Одинарный линейный насос с сухим ротором, фланцевое соединение | Подходит для установки в циркуляционных и повысительных системах. |
| Номинальный диаметр | DN 32–300 | Проверяется по трубопроводу, расходу, скорости потока и монтажным ограничениям. |
| Фланцы | PN16 согласно ISO7005, штуцеры для замера давления G¼" | При замене важно сверить присоединение, межфланцевую длину и ориентацию патрубков. |
| Температура жидкости | от -30 °C до +120 °C | Температура влияет на подбор уплотнения, режим работы и безопасность обслуживания. |
| Максимальное рабочее давление | 16 бар | Сравнивается с давлением системы, статическим напором и возможными пиками. |
| Допустимые жидкости | Вода систем отопления, техническая вода, охлаждающая/холодная вода, водогликолевая смесь до 50% | Среда не должна содержать твёрдые или абразивные компоненты и быть агрессивной к материалам насоса. |
| Температура окружающей среды | от 0 °C до +40 °C | Для тёплых машинных помещений проверяют вентиляцию и тепловую нагрузку на двигатель. |
| Класс изоляции | F | Учитывается при оценке условий эксплуатации электродвигателя. |
| Степень защиты | IP55 | Важно для технических помещений с пылью, влажностью и требованиями к защите двигателя. |
| Электропитание | 3~400 В, 50 Гц; опция 1~230 В, 50 Гц до 2,2 кВт | Перед заказом нужно сверить питание объекта и мощность конкретной модели. |
| Регулирование | Через внешние приборы управления | Для переменного расхода стоит рассмотреть управление по давлению, перепаду давления или температуре. |
| Расход и напор | Подбираются по рабочему полю и каталогу конкретной модели | Нельзя выбирать насос только по максимальному расходу или максимальному напору. |

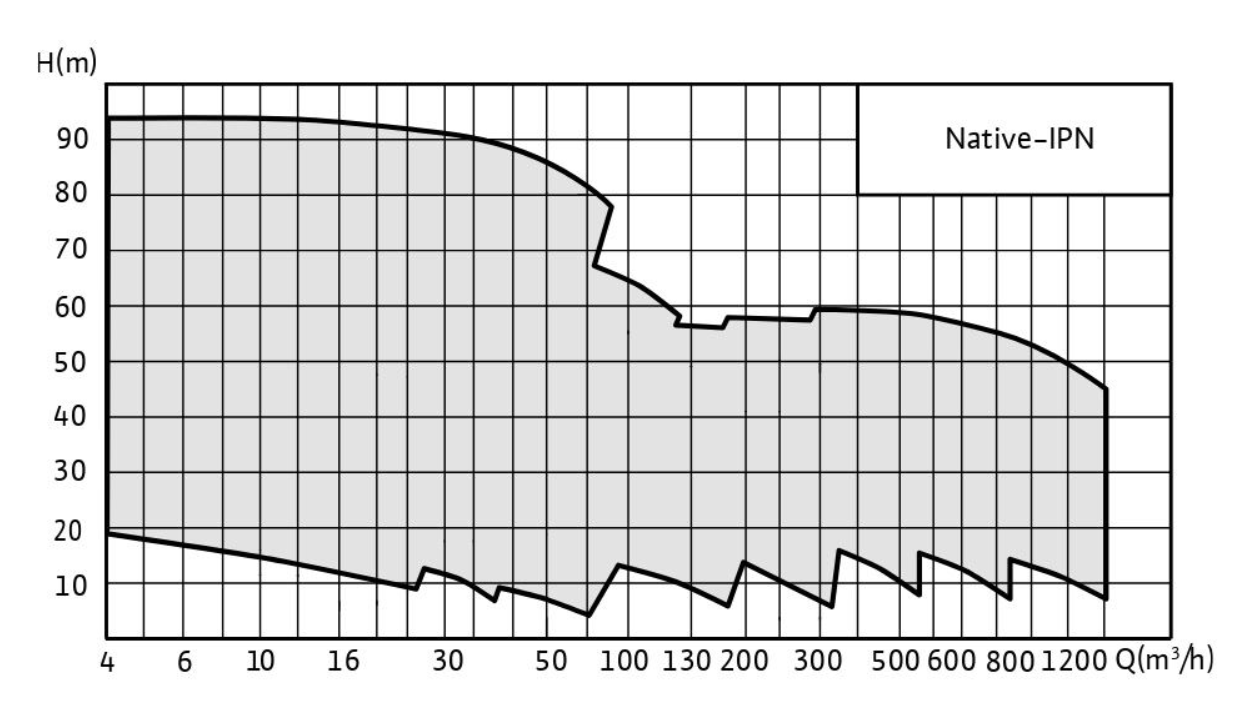

Рабочее поле
Расход, напор и подбор модели Native-IPN
Рабочее поле помогает быстро понять, попадает ли требуемая рабочая точка в диапазон серии. Окончательная модель выбирается не по краю графика, а по расчётному расходу, напору, запасу, КПД, NPSH, среде и условиям монтажа.
Рабочее поле Native-IPN: используйте график как предварительную проверку диапазона, а не как замену инженерному подбору.
Как правильно выбрать насос по графику
Для подбора нужна рабочая точка: расход Q и напор H. Затем проверяют температуру, жидкость, давление, NPSH, мощность двигателя, монтажное положение и возможность регулирования.
1. Определить расчётный расход и напор системы.
2. Проверить, что точка находится внутри рабочего поля, а не на пределе.
3. Сверить DN, фланцы, температуру, давление и среду.
4. Проверить монтаж: трубопроводы не должны нагружать насос.
5. Для переменной нагрузки рассмотреть внешнее управление.
Конструкция
Конструкция насосов Native-IPN
В серии используются разные конструктивные исполнения в зависимости от DN. При замене и заказе важно сверять не только рабочую точку, но и исполнение корпуса, опорную часть, муфту, двигатель и доступ к торцевому уплотнению.

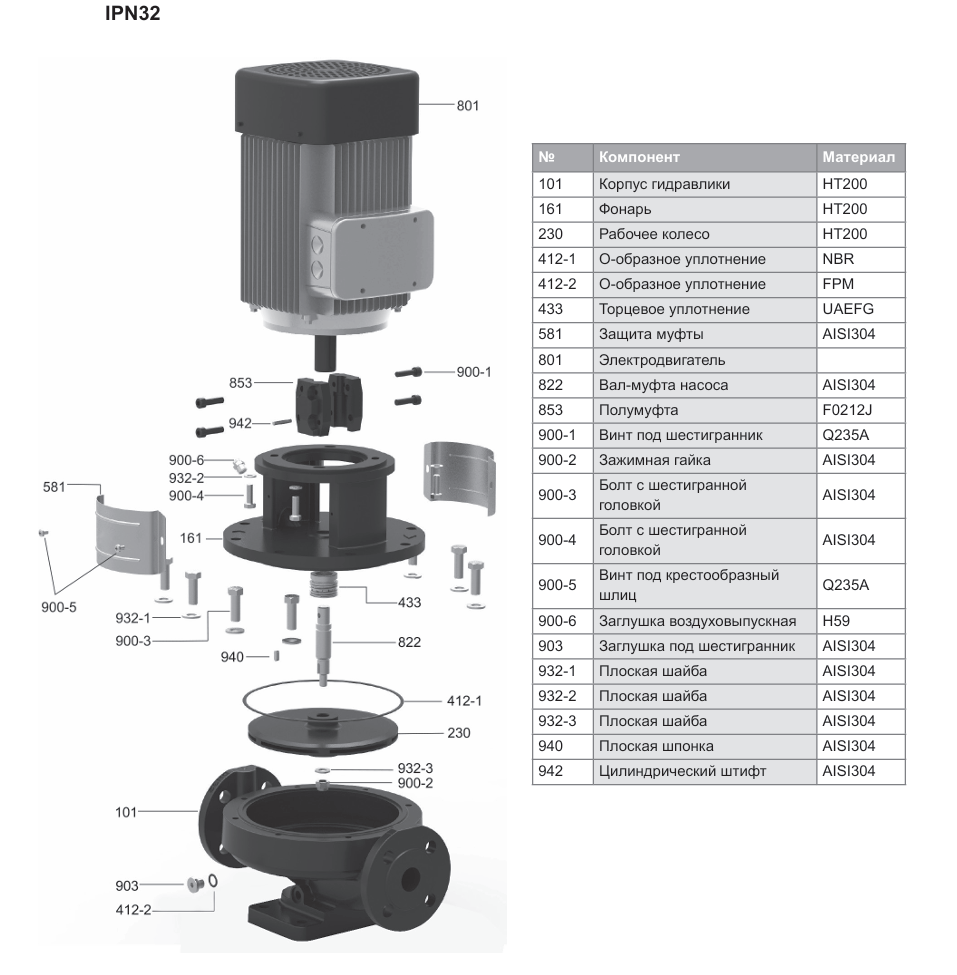

IPN DN32
Компактное исполнение для малых диаметров. При подборе проверяются габариты, присоединение и параметры двигателя.

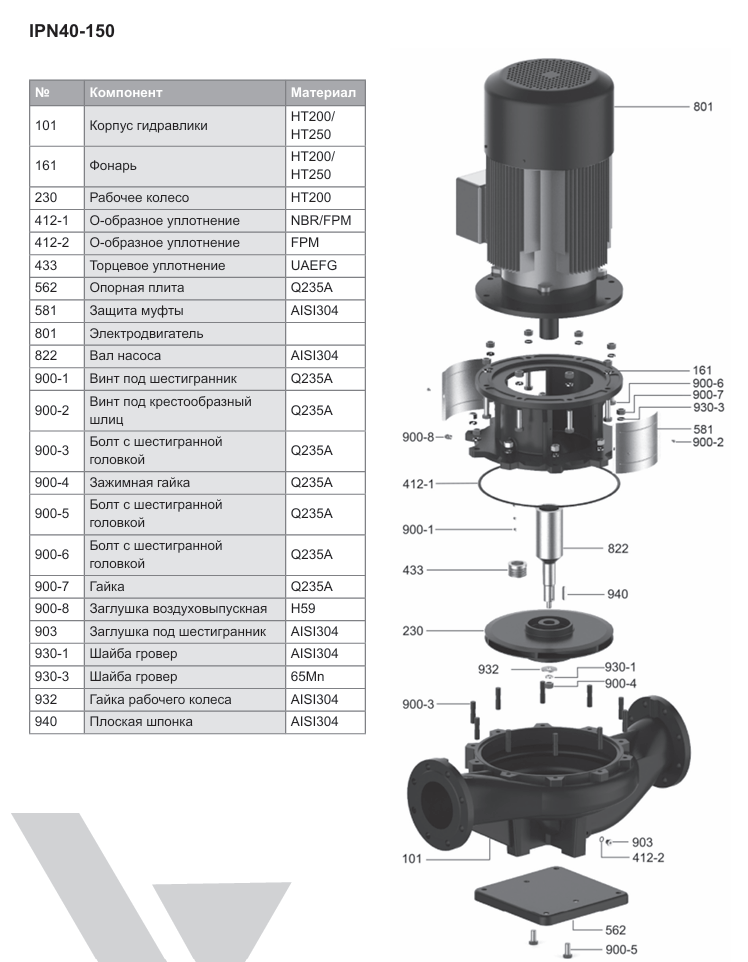

IPN DN40–150
Исполнение для средних диаметров. Важно учитывать монтажное положение, опору и доступность обслуживания.

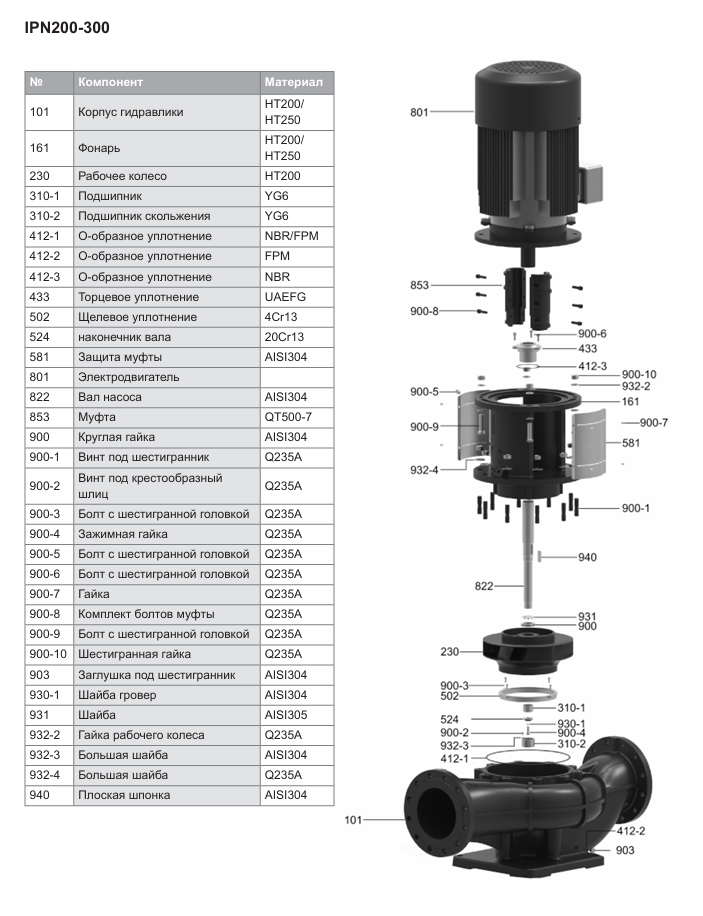

IPN DN200–300
Исполнение для крупных диаметров. При проектировании особенно важно проверить массу, опорную плиту и условия сервиса.
Маркировка
Как читать обозначение Native-IPN
Маркировка помогает быстро определить тип насоса, диаметр присоединения, рабочее колесо, мощность и число полюсов двигателя. При заказе всё равно нужно сверять данные по шильдику и каталогу.
IPN 80/145-5,5/2
Пример обозначения: IPN — одинарный линейный насос с фланцевым соединением; 80 — номинальный диаметр подсоединения к трубопроводу; 145 — номинальный диаметр рабочего колеса; 5,5 — мощность электродвигателя P2; 2 — число полюсов двигателя.
IPN Тип: одинарный линейный насос с фланцевым соединением.
80 Номинальный диаметр подсоединения к трубопроводу.
145 Номинальный диаметр рабочего колеса, мм.
5,5/2 Номинальная мощность P2 и число полюсов электродвигателя.
Инженерный подбор
Что нужно проверить перед заказом Native-IPN
Чтобы насос работал стабильно, нужно учитывать не только расход и напор. Важны монтажное положение, подпор на всасывании, прямые участки, поддержка трубопроводов и защита двигателя.
Рабочая точка
Расход, напор, режим работы, запас, количество насосов и сценарии минимального расхода.
NPSH и подпор
Значение NPSH установки должно быть больше требуемого значения NPSH насоса.
Фланцы и габариты
Сверяются DN, PN16, межфланцевые размеры, масса, доступ для обслуживания и опорная часть.
Температура и среда
Проверяется температура жидкости, концентрация гликоля, отсутствие абразивных включений и совместимость материалов.
Питание и управление
Сверяются напряжение, частота, мощность, защита двигателя и необходимость внешнего управления.
Прямые участки
Перед и после насоса желательно предусмотреть прямой участок не менее 5 × DN для стабилизации потока.
Замена оборудования
Замена инлайн насоса на Native-IPN
Native-IPN можно рассматривать при подборе замены для линейных фланцевых насосов с сухим ротором. Чтобы подобрать корректный аналог, нужно сравнивать не только название серии, но и рабочую точку, присоединение, габариты и двигатель.
По шильдику
Пришлите фото шильдика старого насоса и двигателя: серия, DN, мощность, обороты, напряжение.
По рабочей точке
Расход и напор важнее названия модели. Если данных нет, поможем восстановить параметры по системе.
По монтажу
Проверяем фланцы, межфланцевую длину, опоры, положение двигателя и доступ для обслуживания.
Документы
Документы, изображения и материалы по Native-IPN
Используйте документы для предварительной проверки. Для заказа и проектной комплектации лучше запросить подбор по конкретной рабочей точке.
FAQ
Вопросы по насосам Native-IPN
Native-IPN — это насос для отопления или для водоснабжения?
Серия применяется в циркуляционных и повысительных системах. Основные области — отопление, кондиционирование, охлаждение, водоснабжение, ирригация, пожаротушение и производственные процессы.
Можно ли использовать Native-IPN с водогликолевой смесью?
Да, серия допускает водогликолевые смеси до 50% содержания гликоля. При подборе нужно проверить температуру, вязкость, расход, напор и совместимость условий эксплуатации.
Как подобрать модель Native-IPN?
Нужны расход, напор, температура жидкости, тип среды, концентрация гликоля, давление системы, параметры питания, режим работы, DN и монтажные ограничения.
Можно ли ставить насос в любой трубопровод?
Монтаж зависит от мощности двигателя и положения трубопровода. Насос и трубопровод должны быть жёстко закреплены, а положение «электродвигателем вниз» не допускается.
Как заменить старый инлайн насос на Native-IPN?
Лучше прислать фото шильдика старого насоса и двигателя, рабочую точку, DN, PN, межфланцевую длину и фото места установки. Так можно подобрать аналог без ошибки по фланцам и мощности.
Есть ли цена на Native-IPN?
Цена зависит от модели, мощности, DN, исполнения и условий поставки. Для расчёта отправьте рабочую точку или шильдик существующего насоса.
Подберём Native-IPN под вашу систему
Отправьте параметры: расход, напор, среду, температуру, давление, DN, питание и режим работы. Если насос нужен на замену, приложите фото шильдика и места установки.
Что приложить к заявке
- расход Q и напор H;
- температура и тип жидкости;
- концентрация гликоля, если есть;
- DN, PN и монтажные ограничения;
- фото шильдика старого насоса — для замены.
