Подберём насос с магнитной муфтой для химических, агрессивных, токсичных, летучих и технологических жидкостей. Рассчитаем рабочую точку, проверим материалы проточной части, условия всасывания, температуру, плотность, вязкость и монтажные размеры.
Можно отправить расход и напор, состав жидкости, температуру, старую модель или проектный опросный лист. Подготовим подбор, вариант замены и предложение с ценой и сроком поставки.
Что это за насосы
Магнитная муфта нужна там, где важно исключить контакт перекачиваемой среды с атмосферой и снизить риск протечки через вал.

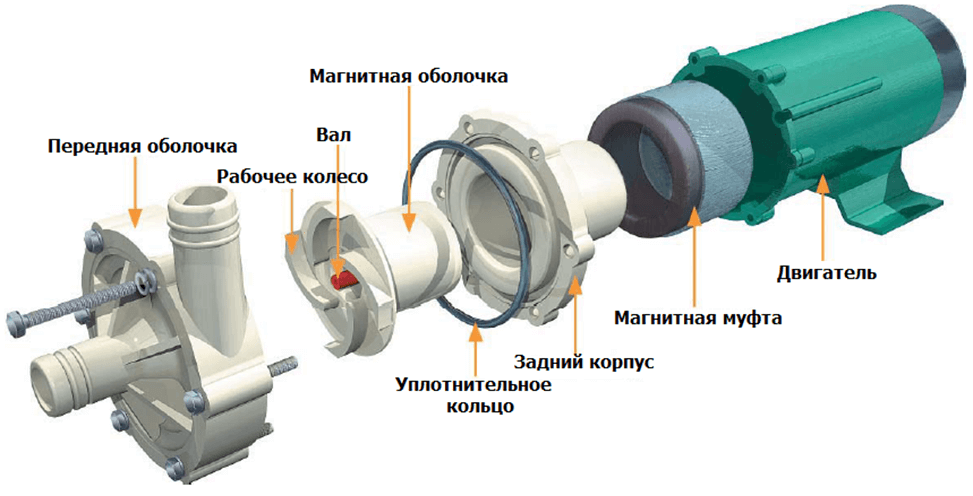

Насос с магнитной муфтой — это герметичный насос, в котором двигатель не соединён с рабочим колесом напрямую через проходящий вал. Внешняя магнитная полумуфта вращается от двигателя, а внутренняя передаёт момент на рабочее колесо через герметичный разделительный стакан.
За счёт такой конструкции в насосе отсутствует классическое торцевое уплотнение вала. Это важно при перекачке агрессивных, токсичных, летучих, пахучих, дорогих, пожароопасных или экологически опасных жидкостей.
Подбор выполняется не только по расходу и напору. Обязательно учитываются химическая совместимость материалов, температура, плотность, вязкость, NPSH, режим работы, наличие твёрдых включений, риск кристаллизации и допустимость сухого хода.
Применение
Такие насосы выбирают для процессов, где обычное торцевое уплотнение создаёт риск утечки, простоя, загрязнения помещения или опасности для персонала.
Перекачка кислот, щелочей, растворителей, реагентов и технологических жидкостей с подбором материалов под состав среды.
Подача летучих, пожароопасных и ценных жидкостей, где важны герметичность, безопасность и корректное исполнение двигателя.
Циркуляция кислотных, щелочных и промывочных растворов в линиях обработки поверхностей и травильных ваннах.
Подача гипохлорита, коагулянтов, кислот, щелочей и других реагентов в системах очистки воды и промышленных стоков.
Перекачка жидкостей, где важны герметичность, стабильность процесса и снижение риска внешнего загрязнения.
Подбор аналога старого насоса по рабочей точке, материалам, присоединениям, двигателю и монтажным размерам.
Исполнения
В основе выбора — материал, конструкция, рабочая точка, химическая среда и условия эксплуатации.

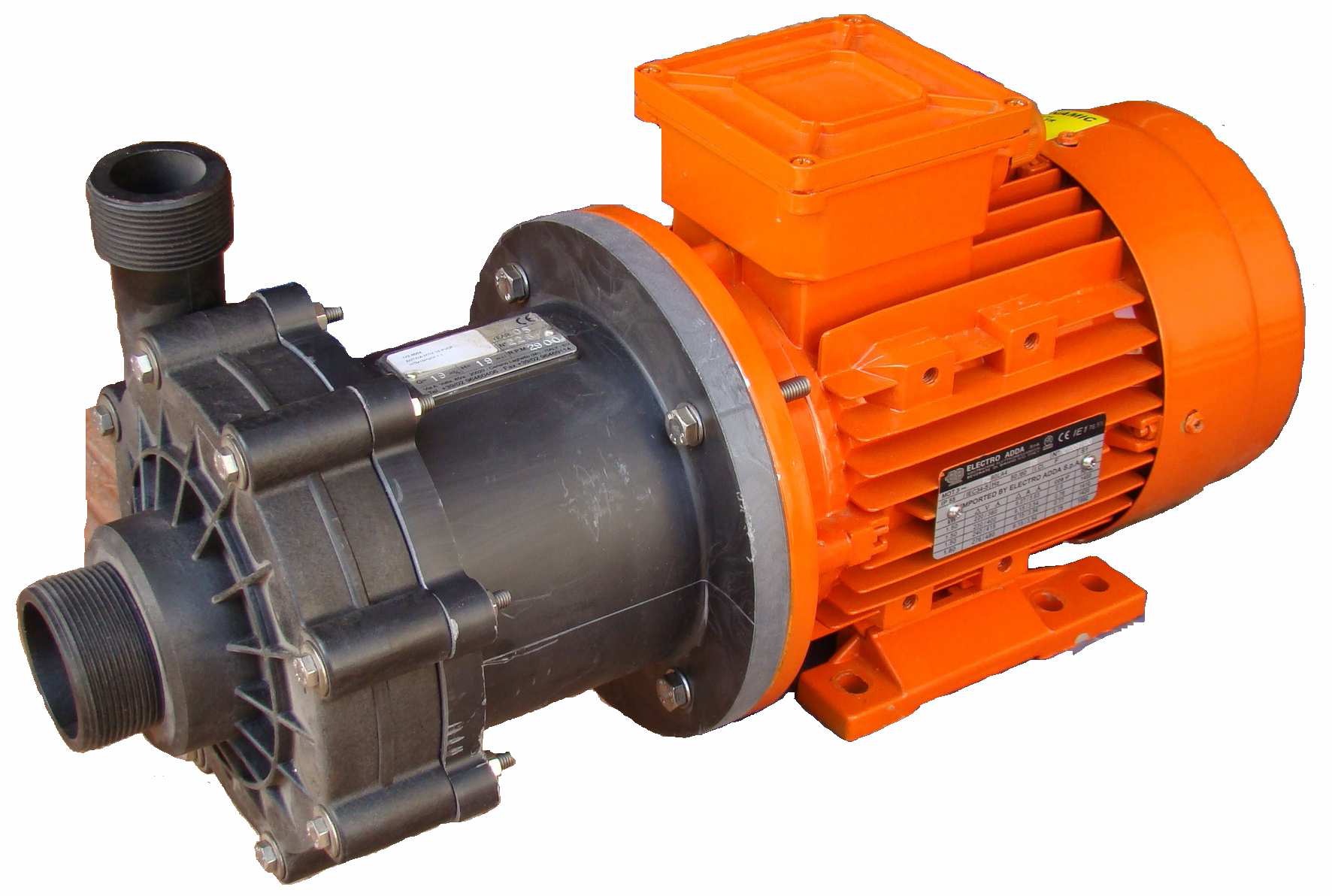

Подбирается по составу жидкости, концентрации, температуре, плотности, вязкости и требуемой химической стойкости.

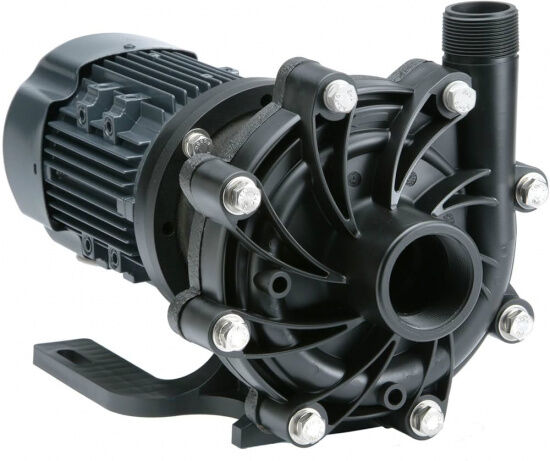

Применяется для многих кислотных и щелочных растворов, когда нужна химическая стойкость и компактная конструкция.

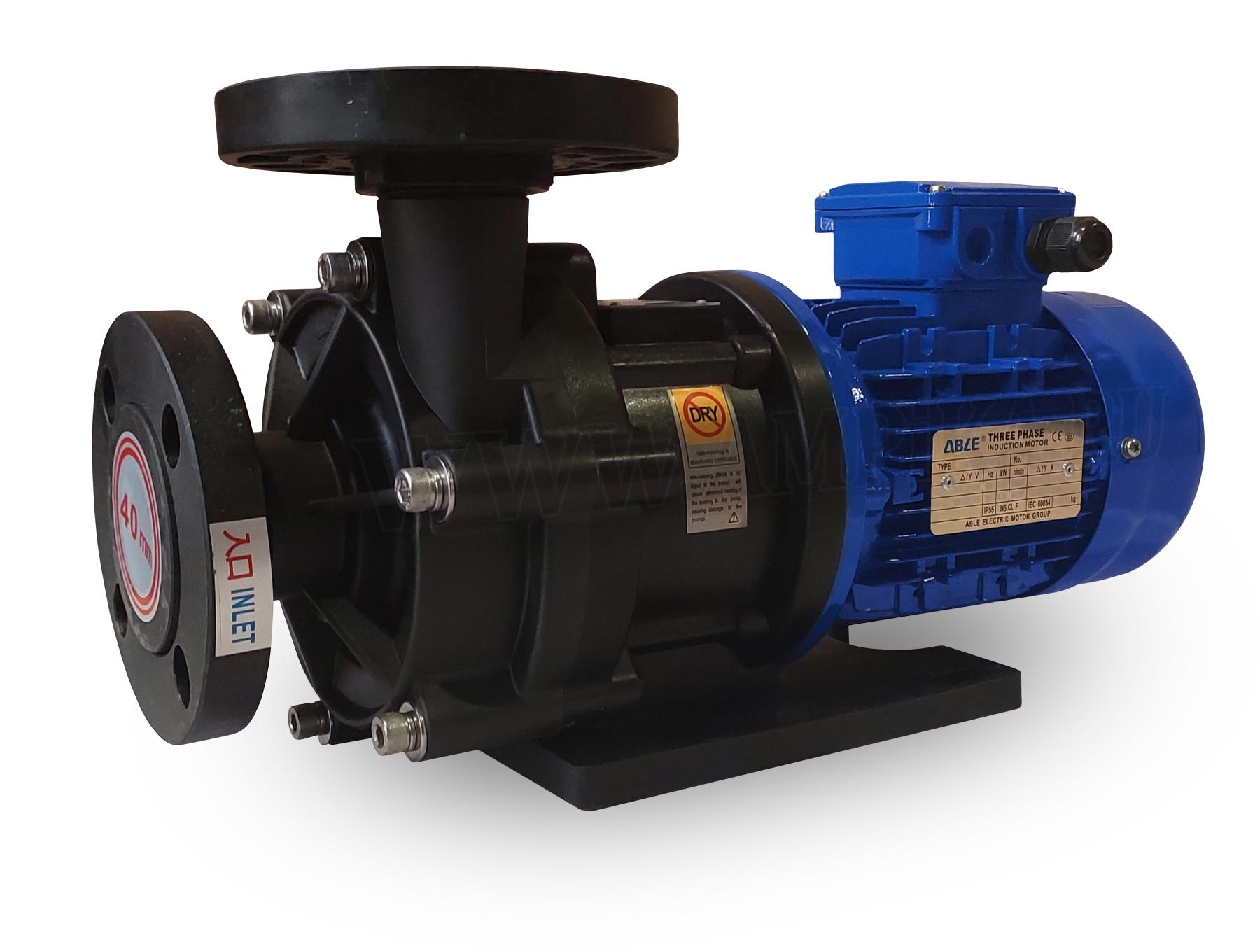

Выбирается для режимов с повышенными требованиями к давлению, температуре, прочности корпуса и ресурсу.

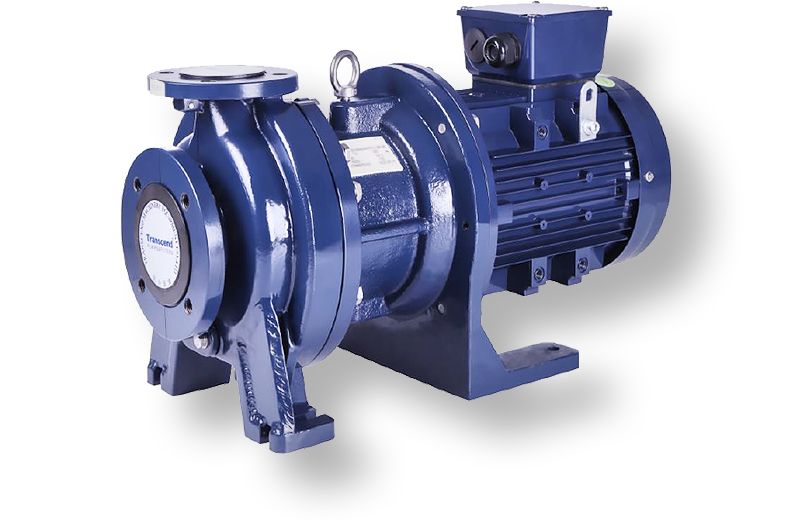

Используется, когда нужна стойкая внутренняя защита проточной части при сохранении прочности корпуса.
Смежные задачи
Страница помогает быстро перейти к нужному сценарию: расчёт по рабочей точке, подбор по среде, замена старого насоса или выбор герметичного исполнения.
Расчёт рабочей точки, напора, подачи, запаса, мощности двигателя и условий всасывания.
Подобрать по Q/HПодбор аналога по модели, патрубкам, габаритам, материалам, рабочей точке и двигателю.
Подобрать заменуПроверка совместимости материалов с жидкостью, концентрацией, температурой и режимом работы.
Подобрать по средеПодбор конструкции для кислот, щелочей, растворителей, реагентов и токсичных жидкостей.
Смотреть подборПодбор замены без привязки к одному производителю: по гидравлике, материалам и монтажу.
Смотреть аналогиСмежная категория для задач, где рассматриваются разные типы насосов для химических сред.
Перейти в разделДля объектов, где важны требования по зоне установки, двигателю и безопасной эксплуатации.
Перейти в разделДля процессов с горячими жидкостями, где нужно проверить материалы, зазоры и режим работы.
Перейти в разделКак выбрать
Для насосов с магнитной муфтой важно проверить не только гидравлику, но и совместимость материалов, режим всасывания и ограничения эксплуатации.
| Параметр | Что нужно знать | Зачем это важно |
|---|---|---|
| Расход | м³/ч или л/мин, номинальный и максимальный режим | определяет размер насоса и рабочую зону характеристики |
| Напор | метры водяного столба или требуемое давление | нужен для выбора гидравлики, рабочего колеса и частоты вращения |
| Химическая среда | состав, концентрация, pH, примеси, склонность к кристаллизации | определяет материал корпуса, колеса, втулок, стакана и уплотнительных элементов |
| Температура | рабочая, максимальная, температура промывки или пуска | влияет на материал, магнитную муфту, зазоры, подшипники и двигатель |
| Плотность и вязкость | кг/м³, сП, изменение при температуре | нужны для проверки мощности двигателя и нагрузки на магнитную муфту |
| Материал проточной части | пластик, фторполимер, нержавеющая сталь, спецсплав или футеровка | материал должен выдерживать жидкость, концентрацию, температуру и режим работы |
| Условия всасывания | подпор, высота всасывания, температура, давление насыщенных паров | помогает избежать кавитации, срыва подачи и повреждения внутренних элементов |
| Монтаж | фланцы, резьба, база, габариты, направление патрубков | важно при замене старого насоса без переделки трубопровода и рамы |
| Электродвигатель | питание, мощность, частота, исполнение, требования к зоне установки | двигатель должен соответствовать нагрузке, режиму и условиям объекта |
Подбор и замена
Если нужно заменить существующий насос, важно сравнить не только расход и напор, но и конструкцию, материалы, присоединения, двигатель и условия эксплуатации.
Рассчитываем насос по расходу, напору, жидкости, плотности, вязкости, температуре и условиям всасывания.
Проверяем совместимость материалов проточной части с составом, концентрацией, температурой и примесями.
Подбираем близкий вариант по параметрам, монтажу, материалам, двигателю и режиму работы объекта.
Сравним доступные варианты без привязки к одному производителю и предложим решение под срок, бюджет и режим работы.
Для быстрого подбора отправьте старую модель, расход, напор, состав жидкости, температуру и материал существующей проточной части. Если данных нет — восстановим подбор по объекту и условиям эксплуатации.
Получить подбор и ценуПроцесс
Задача — подобрать не просто похожий насос, а рабочее решение по гидравлике, материалам, монтажу и сроку поставки.
Рабочая точка, жидкость, температура, плотность, вязкость, схема установки, старая модель или проектный лист.
Сверяем расход, напор, NPSH, мощность двигателя, режим работы и условия всасывания.
Подбираем материал корпуса, колеса, втулок, стакана, двигатель, присоединения и монтажное исполнение.
Формируем вариант поставки с ценой, сроком, комплектацией и техническими комментариями по применению.
Ошибки подбора
У насосов с магнитной муфтой есть ограничения, которые нужно учитывать до покупки, а не после запуска.
Без проверки жидкости, плотности, вязкости и температуры насос может не выйти на режим или перегрузить двигатель.
Материал должен быть совместим с жидкостью, концентрацией, температурой и возможными примесями.
Многие насосы с магнитной муфтой не рассчитаны на работу без жидкости: повреждаются втулки, стакан и внутренние элементы.
Кавитация опасна для рабочего колеса, подшипников скольжения и стабильности подачи, особенно на горячих и летучих средах.
Близкий по характеристикам насос может не совпасть по фланцам, базе, высоте оси и направлению патрубков.
Для опасных и летучих жидкостей нужно проверять исполнение двигателя и требования к условиям эксплуатации.
FAQ
Короткие ответы на вопросы, которые обычно возникают перед подбором, заменой или покупкой.
В обычном насосе вал проходит через корпус и требует торцевого уплотнения. В насосе с магнитной муфтой момент передаётся магнитами через герметичный разделительный стакан, поэтому проточная часть не имеет прохода вала наружу.
Они применяются для кислот, щелочей, растворителей, реагентов, токсичных, летучих, пахучих, ценных и технологических жидкостей. Конкретное исполнение подбирается по составу, концентрации и температуре.
Да. По старой модели можно определить исходный тип насоса и подобрать замену. Для точного подбора желательно добавить расход, напор, жидкость, температуру и условия монтажа.
Используются пластиковые, металлические, футерованные и специальные исполнения. Материал выбирается по химической стойкости, температуре, давлению и режиму работы.
Не всегда. Для многих исполнений сухой ход опасен для подшипников скольжения и внутренних элементов. Возможность работы без жидкости нужно проверять по конкретному исполнению.
Важны оба блока данных. Расход и напор определяют гидравлику, а химическая среда определяет материалы и безопасность эксплуатации. Ошибка в любом из этих параметров может привести к отказу насоса.
Цена зависит от расхода, напора, материала, температуры, двигателя, исполнения и срока поставки. Для расчёта КП нужно отправить параметры или данные старого насоса.
Отправьте рабочую точку, состав жидкости, температуру или старую модель. Подберём насос, проверим материалы и подготовим предложение с ценой и сроком поставки.
