AIKON · ISO 5199 / ISO 2858
Консольные и консольно-моноблочные насосы AIKON SMA(A) и SMM
Горизонтальные одноступенчатые центробежные насосы для воды и совместимых жидкостей: водоснабжение, повышение давления, охлаждение и промышленные технологические контуры. Подбираем исполнение, материалы и аналог под ваше ТЗ.
до 1800 м³/чподача (макс. по серии)
до 160 мнапор (макс. по серии)
до 315 кВтмощность (макс. по серии)
PN25фланцы, ISO 5199-2002
Цена · подбор · поставка
Цена зависит от исполнения — рассчитаем под вашу рабочую точку
SMA(A) и SMM выпускаются в широком диапазоне типоразмеров, материалов и уплотнений, поэтому стоимость определяется конкретной моделью и комплектацией. Пришлите параметры — подберём оптимальный агрегат без переплаты «на запас».
- Подбор по рабочей точке Q/H, а не по максимуму серии
- Выбор исполнения: консольное SMA(A) или моноблочное SMM
- Материалы и уплотнение под свойства жидкости
- Подбор прямого аналога импортного насоса по листу данных
Q
Что прислать для расчёта
Подача, напор, температура и тип жидкости, режим работы, напряжение/частота, требования по фланцам.
⚙
Что вы получите
Модель, исполнение, материалы, рабочую точку на кривой, цену и срок поставки.
↺
Замена импорта
Подберём аналог Grundfos, KSB, Wilo, Lowara по присоединительным и гидравлическим параметрам.
⛟
Поставка
Сроки и наличие — уточняются при подборе под конкретное исполнение.
Применение
Где применяются насосы SMA(A) и SMM
Несамовсасывающие центробежные агрегаты для чистой воды и жидкостей, совместимых с материалами проточной части. Конкретная пригодность для агрессивных, горячих или загрязнённых сред определяется исполнением.
💧
Водоснабжение и давление
Хозяйственно-питьевое и техническое водоснабжение, станции повышения давления, насосные установки.
🔥
Тепло и охлаждение
Системы отопления и теплоснабжения, оборотное водоснабжение и контуры охлаждения.
🏭
Промышленность
Технологические контуры и перекачивание сред, совместимых с выбранным исполнением проточной части.
🌱
Орошение и полив
Подача воды в системах орошения, ирригации и водораспределения.
🧪
Водоподготовка
Перекачивание в системах водоподготовки — при подтверждённой химической совместимости.
🛡
В составе станций
Базовый насос для насосных станций и установок; пригодность под пожаротушение — уточняется проектом.
Выбор исполнения
SMA(A) или SMM — и какое рабочее колесо
Гидравлика у серий общая, отличается компоновка и тип рабочего колеса. Подбор зависит от условий монтажа, обслуживания и степени загрязнённости жидкости.

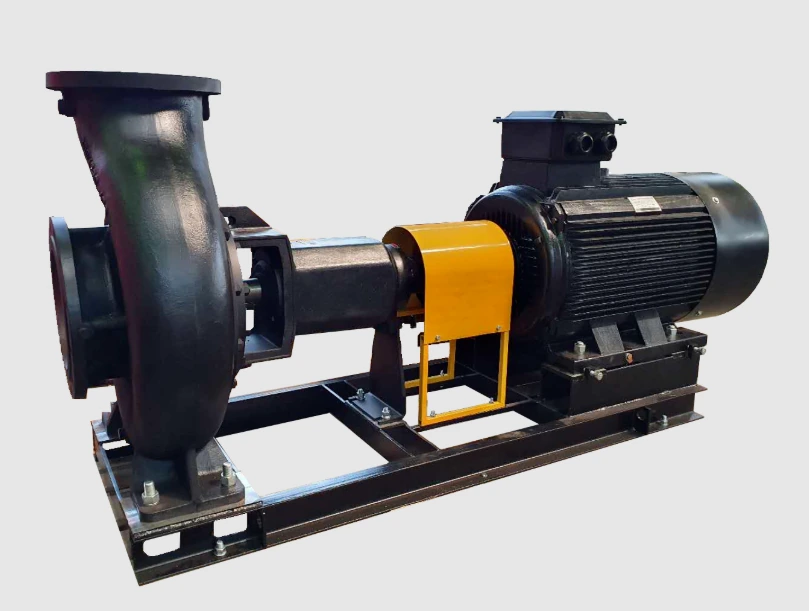

SMA(A) — консольный
Насос и электродвигатель установлены на общей раме и соединены через упругую муфту. Конструкция «back-pull-out»: двигатель и ротор с рабочим колесом снимаются без отсоединения насосной части от трубопровода.
- Удобное обслуживание и ремонтопригодность
- Широкий выбор материалов и уплотнений
- Доступны оба типа смазки подшипников
SMM — консольно-моноблочный
Рабочее колесо устанавливается на валу двигателя — компактный моноблок без муфты и рамы. Рама-основание доступна по запросу.
- Минимум места и простой монтаж
- Меньше элементов выравнивания
- Рама-основание — опция
Колесо «C» — закрытое
Для наименее загрязнённых сред. Обеспечивает наиболее высокие показатели КПД. Колесо одностороннего входа с увеличенным входным отверстием — пониженный кавитационный запас, более стабильная и тихая работа.
Колесо «M» — полуоткрытое
Для особо загрязнённых сред средней вязкости с содержанием твёрдых взвешенных частиц до 3%. Для исполнений с полуоткрытым колесом доступен только масляный тип смазки подшипников.
Технические характеристики
Параметры серии SMA(A) / SMM
Ниже — подтверждённые параметры серии. Значения «макс. по серии» относятся к границам всего модельного ряда, а не к номиналу каждой модели. Точная рабочая точка и комплектация конкретной модели — по каталогу и при подборе.
| Параметр | Значение |
|---|---|
| Тип насоса | Горизонтальный консольный одноступенчатый центробежный, несамовсасывающий |
| Количество ступеней | Одна |
| Стандарт | ISO 5199 / ISO 2858 (DIN 24256) |
| Расположение патрубков | Осевой всасывающий, радиальный напорный |
| Подача, макс. по серии | до 1800 м³/ч |
| Напор, макс. по серии | до 160 м |
| Мощность, макс. по серии | до 315 кВт (зависит от модели) |
| Температура жидкости | −15 … +110 °C (стандарт); расширенный диапазон — по исполнению |
| Фланцы патрубков | PN25 (25 бар), ISO 5199-2002 |
| Рабочее давление | Зависит от исполнения; уточняется при подборе |
| Рабочее колесо | Одностороннего входа: закрытое «C» или полуоткрытое «M», гидравлически разгружено |
| NPSH | Пониженный (увеличенный вход колеса); точное значение — при подборе |
| Класс энергоэффективности двигателя | IE2 (стандарт для SMM) |
| Степень защиты | IP55 (стандарт для SMM) |
| Класс изоляции | Не указано в предоставленных материалах |
| Напряжение / частота | Зависит от двигателя; уточняется при подборе |
| Полный модельный ряд (Q/H по моделям) | Доступно в каталоге (см. блок «Документы») |
Параметры «до 1800 м³/ч / до 160 м / до 315 кВт» — границы диапазона всей серии. Номинальные подача, напор и мощность конкретной модели определяются по каталожным кривым при подборе.
Рабочий диапазон
Поле характеристик серии
Серия перекрывает широкое поле подач и напоров за счёт большого числа типоразмеров. Подбор ведётся так, чтобы рабочая точка попадала в зону максимального КПД конкретной модели.
Q
Подача
До 1800 м³/ч в пределах серии. Для каждой модели — свой рабочий участок кривой.
H
Напор
До 160 м в пределах серии. Требуемый напор считается с учётом потерь в трубопроводе и арматуре.
η
КПД и NPSH
Увеличенный вход колеса снижает кавитационный запас и повышает стабильность. Точные η и NPSH — при подборе.
Полное поле Q–H по типоразмерам и графики характеристик приведены в каталоге. Чтобы получить кривую под вашу точку, отправьте параметры системы — подберём модель и покажем рабочую точку.

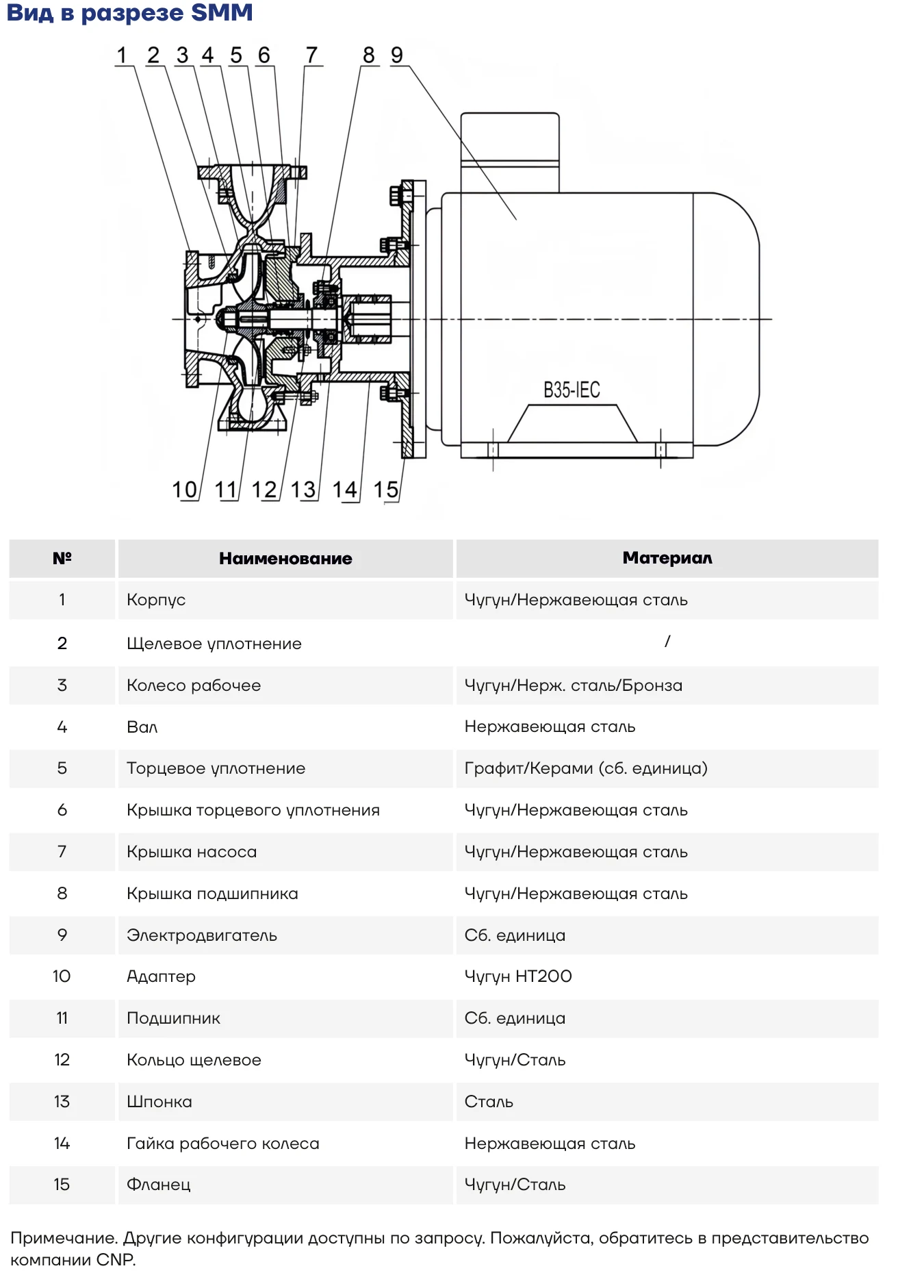

Конструкция и материалы
Как устроен насос и из чего
Конструктивные особенности
- Одноступенчатая центробежная гидравлика, осевой вход — радиальный выход
- Рабочее колесо одностороннего входа, гидравлически разгружено, закреплено шайбой и гайкой
- Увеличенное входное отверстие колеса — пониженный NPSH, стабильная и тихая работа
- Back-pull-out: снятие двигателя и ротора без демонтажа корпуса с трубопровода
- Фланцы PN25 по ISO 5199-2002
Материалы и уплотнения (по исполнению)
- Проточная часть, колесо и вал: от чугуна до супердуплексной нержавеющей стали
- Уплотнение: сальниковое, торцевое, тандемное или с системой охлаждения по API
- Колесо: закрытое «C» или полуоткрытое «M»
- Подшипники: различные способы смазки (для колеса «M» — масляная смазка)
Эксплуатация и монтаж
Условия применения и установка
Базовые правила для несамовсасывающих центробежных насосов. Точные предельные значения для вашего исполнения — в РЭ и при подборе.
Рабочая среда
- Чистая вода и жидкости, совместимые с материалами проточной части
- Температура: −15 … +110 °C (стандарт); выше — по исполнению
- Загрязнённость: до 3% твёрдых частиц — только с колесом «M»
- Химическая совместимость — проверяется по свойствам среды и материалам
- Плотность и вязкость — учитываются при подборе
Монтаж и эксплуатация
- Насос несамовсасывающий — требуется залив, запрет сухого хода
- Доступ для обслуживания со стороны двигателя (back-pull-out)
- Частотное регулирование — допустимо (уточняется для исполнения)
- Соосность SMA(A): выверка муфты при монтаже на раме
- Габариты и присоединительные размеры — по каталогу/чертежам
Габаритные и присоединительные размеры, массы и чертежи приведены в каталоге и руководстве по эксплуатации. Запросите данные под конкретную модель — пришлём актуальные размеры.
Аналоги и замена
Замена импортных консольных насосов
SMA(A)/SMM выполнены по ISO 2858 / ISO 5199, поэтому подбираются как функциональная замена стандартных консольных насосов с осевым входом. Точный аналог определяется по листу данных, а не только по «кВт».
Grundfos
Серии NK / NKG — стандартные консольные насосы.
KSB
Etanorm — насосы по EN 733 / ISO 2858.
Wilo
Серии NL / BL — консольные центробежные.
Lowara (Xylem)
e-NSC — насосы по ISO 2858.
Calpeda
NM / NMS — моноблочные центробежные.
Ebara
GS / ENR — консольные насосы.
Что нужно для точного аналога
Рабочая точка Q/H, температура и тип жидкости, присоединительные размеры (фланцы), габариты и посадочные размеры, параметры двигателя. Пришлите лист данных — подберём замену с эквивалентной характеристикой.
Подбор
Как мы подбираем насос
01
Сбор данных
Q/H, жидкость, температура, режим, электропитание, требования к фланцам.
02
Гидравлика
Подбор типоразмера и рабочей точки в зоне максимального КПД.
03
Исполнение
SMA(A) или SMM, колесо C/M, материалы, тип уплотнения.
04
КП и поставка
Модель, цена, срок, комплект документов и чертежи.
Документы
Каталог и руководство по эксплуатации
Технические данные, модельный ряд и инструкции по монтажу и эксплуатации.
Частые вопросы
FAQ по насосам SMA(A) и SMM
Чем отличается SMA(A) от SMM?
SMA(A) — консольный насос на общей раме с приводом через упругую муфту; SMM — консольно-моноблочный, колесо на валу двигателя. У SMM рама-основание доступна по запросу.
Какое рабочее колесо выбрать — «C» или «M»?
Закрытое «C» — для наименее загрязнённых сред и максимального КПД. Полуоткрытое «M» — для загрязнённых сред средней вязкости с содержанием твёрдых частиц до 3%; в этом случае применяется масляная смазка подшипников.
Какие предельные подача, напор и мощность?
По серии: до 1800 м³/ч, до 160 м, до 315 кВт. Это границы всего модельного ряда — номинал конкретной модели определяется по каталожной кривой при подборе.
Можно ли перекачивать не только воду?
Да, жидкости, совместимые с материалами проточной части. Для химических, горячих или особых сред подбираются материалы (вплоть до супердуплексной нержавеющей стали) и тип уплотнения; совместимость проверяется отдельно.
Допустим ли частотный преобразователь?
Частотное регулирование применимо; конкретные ограничения зависят от двигателя и исполнения и уточняются при подборе.
Можно ли подобрать замену импортному насосу?
Да. Серии выполнены по ISO 2858 / ISO 5199 и подбираются как функциональная замена консольных насосов Grundfos NK/NKG, KSB Etanorm, Wilo NL/BL, Lowara e-NSC, Calpeda NM, Ebara GS. Точный аналог — по листу данных.
Где взять габариты и кривые конкретной модели?
В каталоге и РЭ (блок «Документы»). Для подбора под вашу точку отправьте параметры — пришлём модель, рабочую точку и размеры.
