Консольно-моноблочный насос Aikon NES150-125-320-37/4SWH, 37,0 кВт, DN150/DN125, 1450 об/мин
Основные технические параметры:
Aikon NES — консольно-моноблочный одноступенчатый центробежный насос для систем водоснабжения, водоподготовки, отопления, кондиционирования, охлаждения, циркуляции, ирригации и технологических процессов.
Не является публичной офертой. Полные условия, конечные цены и сроки поставки уточняйте у менеджера.
Степень защиты: IP55
Класс энергоэффективности: IE2
Тип присоединения: ФЛАНЕЦ PN16
Диаметр всасывающего патрубка: DN150
Класс изоляции: F
Диаметр напорного патрубка: DN125
Страна производства: КИТАЙ
Материал корпуса: ЧУГУН
Материал рабочего колеса: ЧУГУН HT200
Тип насоса: ДИНАМИЧЕСКИЙ, ЛОПАСТНОЙ, ЦЕНТРОБЕЖНЫЙ, С ЗАКРЫТЫМ РАБОЧИМ КОЛЕСОМ
Вид установки: ПОВЕРХНОСТНЫЙ
Конструкция: ГОРИЗОНТАЛЬНЫЙ КОНСОЛЬНО-МОНОБЛОЧНЫЙ ОДНОСТУПЕНЧАТЫЙ
Назначение: ВОДОСНАБЖЕНИЕ, ВОДОПОДГОТОВКА, КОНДИЦИОНИРОВАНИЕ, ОТОПЛЕНИЕ, ОХЛАЖДЕНИЕ, ЦИРКУЛЯЦИЯ, ПРОТИВОПОЖАРНЫЕ СИСТЕМЫ, ИРРИГАЦИЯ, ТЕХНОЛОГИЧЕСКИЕ СИСТЕМЫ
Перекачиваемая среда: ВОДА, ЧИСТЫЕ НЕАГРЕССИВНЫЕ ЖИДКОСТИ
Гарантия производителя, месяцев: 24
Номинальная производительность, м3/час: 200
Номинальный напор, м: 32
Максимальное рабочее давление, бар: 16
Максимальный КПД, %: 75
Напряжение, В: 3 x 380/680
Частота вращения, об/мин: 1450
Минимальная температура жидкости, °С: -15
Максимальная температура жидкости, °С: 110
Номинальная мощность эл.двиг. P2, кВт: 37
NPSHr, м: 2
Материал вала: НЕРЖАВЕЮЩАЯ СТАЛЬ SS420
Материал торцевого уплотнения: ГРАФИТ/КЕРАМИКА
Номинальный диаметр рабочего колеса, мм: 320
Диаметр рабочего колеса, мм: 329
Исполнение насоса: NES, корпус и рабочее колесо чугун, 50 Гц, 3-фазное исполнение, без рамы-основания по прайсу
Количество полюсов двигателя: 4
Мощность на валу, кВт: 23,23
lwh: 1114x600x839
Weight: 518000g

В разделе приведены габаритно-присоединительные размеры. Сначала показана схема с обозначениями размеров, затем таблица с размерными данными по типоразмеру насоса.
Схема обозначений размеров

Таблица габаритно-присоединительных размеров

Консольно-моноблочный насос Aikon NES150-125-320-37/4SWH, 37,0 кВт, DN150/DN125, 1450 об/мин — консольно-моноблочный насос серии Aikon NES, одноступенчатый центробежный агрегат нормального всасывания с горизонтальным расположением вала, осевым всасывающим и радиальным напорным патрубком.
В исполнении NES насос и электродвигатель образуют компактный моноблочный агрегат; передача момента выполняется через жесткое соединение. Рабочее колесо гидравлически разгружено от осевой нагрузки, что снижает нагрузку на узлы насоса и повышает стабильность работы.
Серия применяется в системах водоснабжения и водоподготовки, отопления, кондиционирования, охлаждения и циркуляции, ирригации, противопожарных и технологических системах. Насос предназначен для чистой или слегка мутной воды и жидкостей, близких к воде по плотности, вязкости и химической активности.
| Артикул | NES150-125-320-37/4SWH |
| Подача | 200 м³/ч |
| Напор | 32 м |
| Мощность двигателя | 37 кВт |
| Частота вращения | 1450 об/мин |
| Патрубки | DN150 / DN125 |
| Диаметр рабочего колеса | 329 мм |
| КПД | 75 % |
| NPSHr | 2 м |
| Электропитание | 3 x 380/680, 50 Гц |

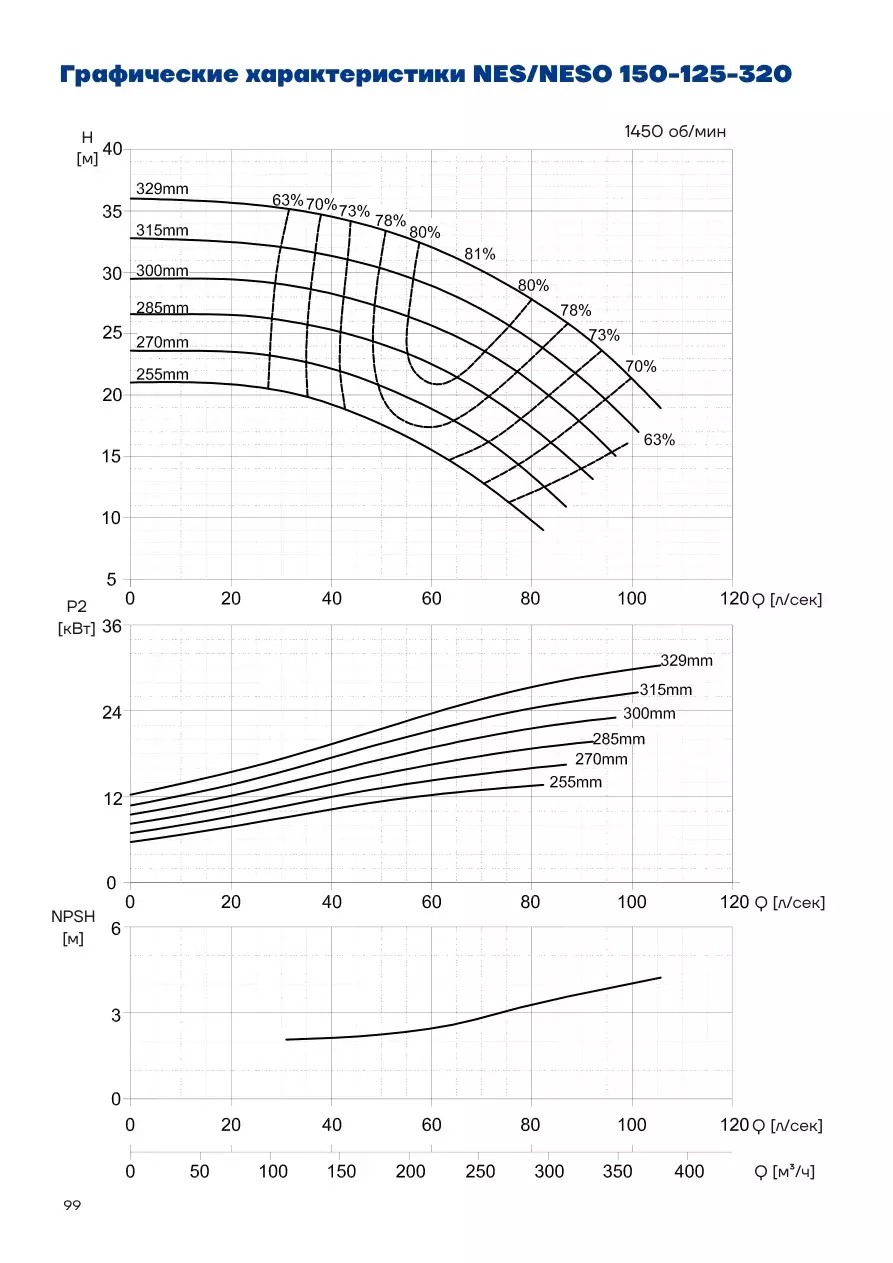

Перед подбором и запуском необходимо проверить рабочую точку по кривой насоса, кавитационный запас, условия всасывания, температуру и свойства перекачиваемой жидкости. Данные карточки приведены для первичного технического выбора и должны сверяться с каталогом и руководством по эксплуатации.
Ниже указано материальное исполнение основных узлов насоса для данной карточки. Вид в разрезе добавлен как справочная схема насосной части: он помогает ориентироваться в конструкции, расположении основных узлов и материальном исполнении.
| Корпус | ЧУГУН |
| Рабочее колесо | ЧУГУН HT200 |
| Вал | НЕРЖАВЕЮЩАЯ СТАЛЬ SS420 |
| Уплотнение | ГРАФИТ/КЕРАМИКА |
| Исполнение | NES, корпус и рабочее колесо чугун, 50 Гц, 3-фазное исполнение, без рамы-основания по прайсу |
Вид в разрезе насосной части

Запасные части для насоса NES150-125-320-37/4SWH подбираются индивидуально по фактическому исполнению оборудования.
Для корректного подбора ЗИП укажите менеджеру точную маркировку насоса, серийный номер с фирменной таблички, фото шильдика, исполнение насосной части и требуемый узел или описание неисправности.
При подборе учитываются материалы корпуса, рабочего колеса, вала и торцевого уплотнения, а также мощность, полюсность и исполнение электродвигателя.
Руководство по эксплуатации предусматривает, что монтаж, обслуживание и разборку насосов NES/NESO должны выполнять квалифицированные специалисты. Использование оригинальных запасных частей и авторизованных комплектующих помогает сохранить надежность и безопасность работы оборудования.
Для заказа ЗИП обратитесь к менеджеру. Менеджер проверит совместимость деталей с вашей моделью и подготовит предложение по наличию, срокам поставки и стоимости.
Документы для технического подбора, монтажа, пуска и обслуживания насосов серии NES/NESO:
Перед вводом оборудования в эксплуатацию необходимо сверить рабочую точку, допустимое давление, температуру жидкости, направление вращения, заполнение насоса и параметры электропитания.
Эксплуатация насосного агрегата допускается только в пределах рабочих параметров, указанных в каталоге, руководстве и техническом паспорте изделия. Монтаж, подключение, ввод в эксплуатацию и обслуживание должны выполнять квалифицированные специалисты.
