Консольно-моноблочный насос CNP NISF100-80-125G/4SWL, 4 кВт, DN100/DN80, 3 x 380 В, 50 Гц, нержавеющая сталь AISI316

CNP
NISF100-80-125G/4SWL
263286,54
р.
Не является публичной офертой. Полные условия, конечные цены и сроки поставки уточняйте у менеджера или запросите предложение через форму, нажав на кнопку выше.

  • Номинальная производительность100 м3/час
  • Номинальный напор8 м
  • Максимальная температура рабочей среды+110 °С
  • Тип присоединенияКРУГЛЫЙ ФЛАНЕЦ
  • Материал корпусаНЕРЖАВЕЮЩАЯ СТАЛЬ AISI316
  • Номинальная мощность электродвигателя, P24 кВт
  • Напряжение3 x 380 В

Ориентировочные ДxШxВ упаковки и вес: 500х300х646 мм
Вес брутто: 92 кг
ХАРАКТЕРИСТИКИ
КРИВАЯ
ЧЕРТЕЖ
ОПИСАНИЕ
МАТЕРИАЛЫ
ЗИП
ДОКУМЕНТАЦИЯ
ЭКСПЛУАТАЦИЯ

ХАРАКТЕРИСТИКИ

Степень защиты: IP55

Класс энергоэффективности: IE3

Тип присоединения: ФЛАНЕЦ PN16

Диаметр всасывающего патрубка: DN100

Класс изоляции: F

Диаметр напорного патрубка: DN80

Страна производства: КИТАЙ

Материал корпуса: НЕРЖАВЕЮЩАЯ СТАЛЬ AISI316

Материал рабочего колеса: НЕРЖАВЕЮЩАЯ СТАЛЬ AISI316

Тип насоса: ДИНАМИЧЕСКИЙ, ЛОПАСТНОЙ, ЦЕНТРОБЕЖНЫЙ, С ЗАКРЫТЫМ РАБОЧИМ КОЛЕСОМ

Вид установки: ПОВЕРХНОСТНЫЙ

Конструкция: ГОРИЗОНТАЛЬНЫЙ КОНСОЛЬНО-МОНОБЛОЧНЫЙ ОДНОСТУПЕНЧАТЫЙ

Назначение: ВОДОСНАБЖЕНИЕ, ВОДООЧИСТКА, КОНДИЦИОНИРОВАНИЕ, ОХЛАЖДЕНИЕ, ЦИРКУЛЯЦИЯ, ПРОТИВОПОЖАРНЫЕ И ТЕХНОЛОГИЧЕСКИЕ СИСТЕМЫ

Перекачиваемая среда: ВОДА, ЧИСТЫЕ НЕАГРЕССИВНЫЕ И СЛАБОАГРЕССИВНЫЕ ЖИДКОСТИ, СОВМЕСТИМЫЕ С НЕРЖАВЕЮЩЕЙ СТАЛЬЮ AISI316

Гарантия производителя, месяцев: 24

Номинальная производительность, м3/час: 100

Номинальный напор, м: 8

Максимальное рабочее давление, бар: 16

Максимальный КПД, %: 66,5

Напряжение, В: 3 x 380

Номинальная сила тока, А: 8,2

Частота вращения, об/мин: 2900

Минимальная температура жидкости, °С: -15

Максимальная температура жидкости, °С: 110

Номинальная мощность эл.двиг. P2, кВт: 4

NPSHr, м: 3,5

Материал вала: НЕРЖАВЕЮЩАЯ СТАЛЬ 20Cr13 / 06Cr19Ni10

Материал торцевого уплотнения: ГРАФИТ/КАРБИД КРЕМНИЯ

Максимальное давление на входе, бар: 6

Номинальный диаметр рабочего колеса, мм: 125

Диаметр рабочего колеса, мм: 125

Исполнение насоса: NISF, новое поколение G, проточная часть нержавеющая сталь AISI316

Количество полюсов двигателя: 2

Мощность на валу, кВт: 3,278

lwh: 500x300x646

Weight: 92000g

КРИВАЯ

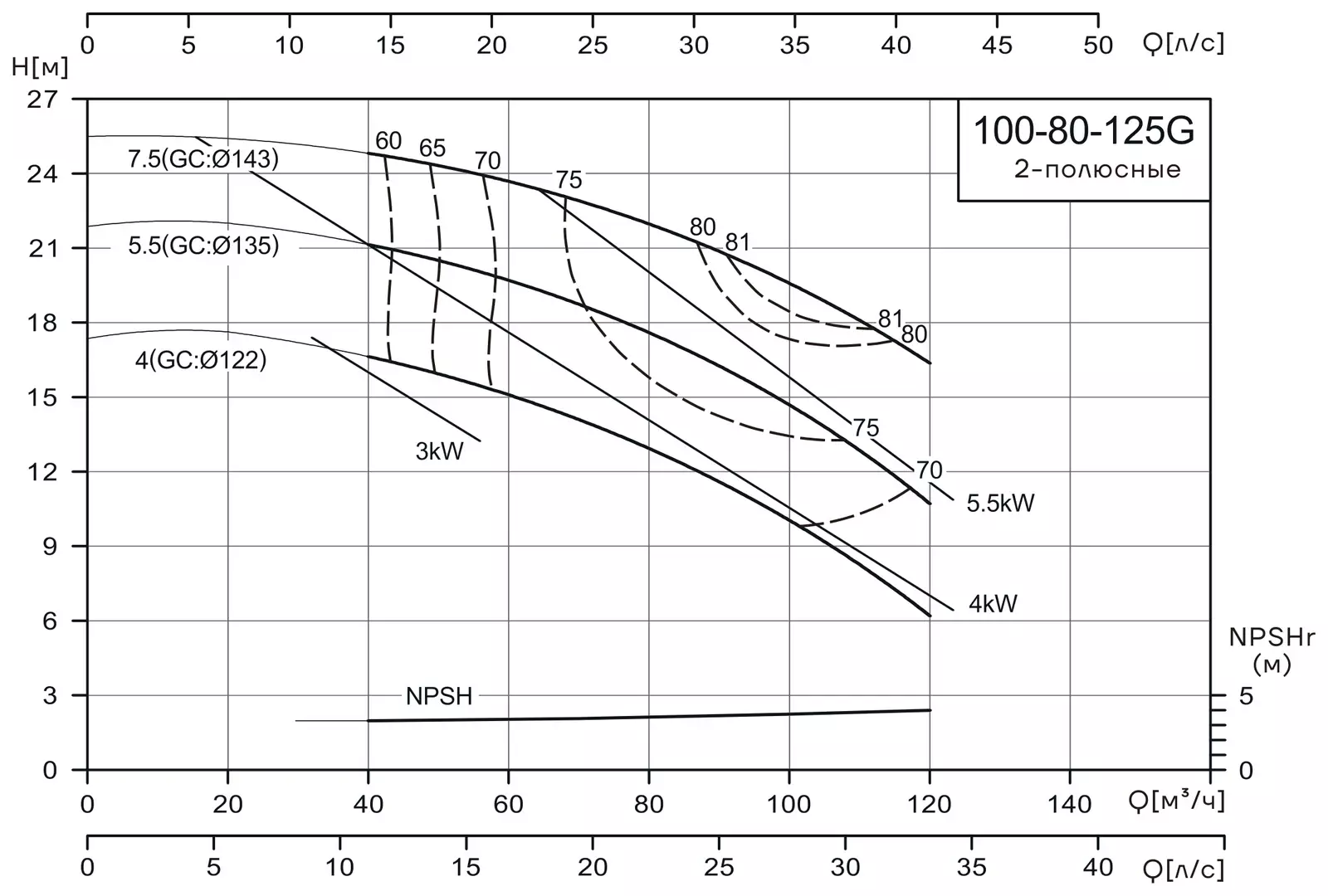

ГРАФИК РАБОТЫ НАСОСА CNP NISF100-80-125G/4SWL


Гидравлический график показывает зависимость напора от подачи и помогает проверить, попадает ли выбранная рабочая точка в рекомендуемую область эксплуатации насоса. При подборе учитывайте фактические потери в трубопроводе, требуемый расход и кавитационный запас.
  • Номинальная подача: 100 м³/ч
  • Номинальный напор: 8 м
  • Максимальный КПД: 66,5 %
  • NPSHr: 3,5 м
  • Частота вращения: 2900 об/мин
  • Мощность электродвигателя P2: 4 кВт

График используется для предварительной проверки режима работы. Окончательный подбор следует выполнять с учетом параметров системы и запаса по NPSH.

График работы насоса CNP NISF100-80-125G/4SWL
График Q-H для CNP NISF100-80-125G/4SWL.

ЧЕРТЕЖ



ГАБАРИТНЫЙ ЧЕРТЕЖ ОБЩЕГО ВИДА CNP NISF100-80-125G/4SWL


Вкладка содержит габаритный чертеж общего вида и/или таблицу технических размеров. Для проверки монтажного пространства, расположения патрубков, рамы, опор и зоны обслуживания ориентируйтесь на изображение чертежа. Если изображение отсутствует, значит для этой позиции чертеж еще не загружен в служебную ячейку.
  • Входной патрубок: DN100
  • Напорный патрубок: DN80
  • Тип присоединения: ФЛАНЕЦ PN16

Чертеж приведен как общий вид агрегата. Точные габаритные размеры следует считывать с изображения чертежа или таблицы размеров производителя.

Габаритный чертеж общего вида CNP NISF100-80-125G/4SWL
Габаритный чертеж общего вида CNP NISF100-80-125G/4SWL.
Таблица размеров или дополнительный чертеж CNP NISF100-80-125G/4SWL
Таблица размеров или дополнительный чертеж CNP NISF100-80-125G/4SWL.

ОПИСАНИЕ



ПОДРОБНОЕ ОПИСАНИЕ CNP NISF100-80-125G/4SWL

CNP NISF100-80-125G/4SWL — горизонтальный консольно-моноблочный одноступенчатый центробежный насос серии NISF с проточной частью из нержавеющей стали. Модель предназначена для перекачивания воды и чистых жидкостей, совместимых с материалами насоса.

Моноблочное исполнение объединяет насосную часть и электродвигатель в компактный агрегат. Осевой всасывающий и радиальный напорный патрубок упрощают подключение к трубопроводу.

  • Рабочая точка: 100 м³/ч при напоре 8 м.
  • Электродвигатель: 4 кВт, 3 x 380 В, 50 Гц, IP55, класс изоляции F, энергоэффективность IE3.
  • Присоединение: вход DN100, выход DN80, фланцевое исполнение PN16.
  • Материалы: корпус — НЕРЖАВЕЮЩАЯ СТАЛЬ AISI316, рабочее колесо — НЕРЖАВЕЮЩАЯ СТАЛЬ AISI316.
  • Максимальное рабочее давление: 16 бар.

Насос подходит для водоснабжения, водоподготовки, циркуляции, охлаждения, кондиционирования и технологических систем. Перед применением для нестандартных жидкостей необходимо проверить химическую совместимость материалов и уплотнений.

МАТЕРИАЛЫ



МАТЕРИАЛЫ НАСОСА CNP NISF100-80-125G/4SWL


Материальное исполнение необходимо сверять с составом перекачиваемой жидкости, температурой и условиями эксплуатации. Насос предназначен для чистых жидкостей без твердых и длинноволокнистых включений.

  • Корпус насоса: НЕРЖАВЕЮЩАЯ СТАЛЬ AISI316
  • Рабочее колесо: НЕРЖАВЕЮЩАЯ СТАЛЬ AISI316
  • Вал: НЕРЖАВЕЮЩАЯ СТАЛЬ 20Cr13 / 06Cr19Ni10
  • Торцевое уплотнение: ГРАФИТ/КАРБИД КРЕМНИЯ
  • Уплотнительные кольца: NBR
  • Температура жидкости: от -15 до +110 °C
  • Максимальное давление на входе: 6 бар

При перекачивании жидкостей с повышенной вязкостью, нестандартной температурой или химической активностью требуется отдельная проверка совместимости материалов и уплотнений.

Материальное исполнение или компоновка насоса CNP NISF100-80-125G/4SWL
Материальное исполнение или компоновка CNP NISF100-80-125G/4SWL.

ЗИП



ВЗРЫВ-СХЕМА НАСОСА CNP NISF100-80-125G/4SWL


Взрыв-схема помогает идентифицировать основные узлы насосного агрегата и корректно подобрать запасные части по позиции на изображении.
Взрыв-схема насоса CNP NISF100-80-125G/4SWL
Взрыв-схема CNP NISF100-80-125G/4SWL.

Позиции на схеме:

  • 1 — Корпус насоса
  • 3 — Колесо рабочее
  • 4 — Крышка корпуса насоса
  • 5 — Уплотнение торцевое
  • 6 — Кольцо уплотнительное
  • 7 — Вал ротора
  • 11 — Электродвигатель
  • 12 — Болт, шайба электродвигателя
  • 13 — Шпонка вала ротора электродвигателя
  • 15 — Рама
  • 18 — Болт, шайба
  • 23 — Шпонка колеса рабочего
  • 25 — Гайка
  • 26 — Заглушка фланца
  • 30 — Болт, шайба
  • 31 — Винт
  • 32 — Щиток
  • 33 — Шайба пружинная
  • 34 — Шайба колеса рабочего
  • 37a — Переходник на вал ротора двигателя
  • 37b — Быстросъемный винт
  • 37c — Винт с внутренним шестигранником
  • 38 — Фланец переходной
  • 39 — Болт, шайба

При заказе запасных частей необходимо сверять полный артикул насоса, серийный номер, материал рабочего колеса и исполнение торцевого уплотнения. Для насосов NISO дополнительно учитывайте узлы муфты, кожух муфты и подшипниковый узел.

ДОКУМЕНТАЦИЯ



ДОКУМЕНТАЦИЯ CNP NISF100-80-125G/4SWL


В этом разделе собраны основные документы, которые могут понадобиться для подбора, согласования, монтажа, эксплуатации и обслуживания насосного оборудования.

Перед монтажом и вводом в эксплуатацию проверьте соответствие модели, рабочей точки, напряжения питания, материалов проточной части и условий эксплуатации требованиям проекта.

ЭКСПЛУАТАЦИЯ



ЭКСПЛУАТАЦИЯ И МОНТАЖ

Насос CNP NISF100-80-125G/4SWL предназначен для перекачивания чистых жидкостей без твердых включений и волокон. Перед пуском насосную часть необходимо заполнить жидкостью, удалить воздух и проверить направление вращения электродвигателя.

  • Температура перекачиваемой жидкости: от -15 до +110 °C.
  • Температура окружающей среды: не выше +40 °C.
  • Максимальное рабочее давление: 16 бар.
  • Максимальное давление на входе: 6 бар.
  • Монтаж: трубопроводы должны иметь собственные опоры, чтобы не передавать нагрузку на фланцы насоса.
  • Пуск: запуск выполняется только после заполнения насоса жидкостью и проверки герметичности соединений.
  • Запрет: сухой ход, работа вне допустимого диапазона и эксплуатация с неподходящей жидкостью не допускаются.

Монтаж, подключение, ввод в эксплуатацию и техническое обслуживание должны выполнять квалифицированные специалисты. При длительном хранении оборудование защищают от влаги, загрязнений, вибрации и агрессивных сред.
