Высоконапорный погружной дренажный насос Grundfos DPK.10.50.15.5.0D, 1.5 кВт

Grundfos
96884080
100210,00
р.
Не является публичной офертой. Полные условия, конечные цены и сроки поставки уточняйте у менеджера.
Высоконапорный погружной дренажный насос Grundfos DPK.10.50.15.5.0D — полуоткрытое рабочее колесо / SuperVortex для DPK.V для задач дренажа, водоотведения и канализации. В карточке указаны артикул, мощность, напряжение, присоединение, масса и ключевые условия эксплуатации по каталогу/прайсу Grundfos.
ХАРАКТЕРИСТИКИ
КРИВАЯ
ЧЕРТЕЖ
ОПИСАНИЕ
МАТЕРИАЛЫ
ЗИП
ДОКУМЕНТАЦИЯ
КОНСТРУКЦИЯ
ЭКСПЛУАТАЦИЯ

ХАРАКТЕРИСТИКИ

Степень защиты: IP68

Класс энергоэффективности: по данным производителя

Тип присоединения: Фланец / автоматическая трубная муфта / шланговое соединение по исполнению

Класс изоляции: F

Диаметр напорного патрубка: DN 50

Страна производства: по данным производителя

Материал корпуса: чугун

Материал рабочего колеса: чугун/нержавеющая сталь по исполнению

Тип насоса: ДИНАМИЧЕСКИЙ, ЛОПАСТНОЙ, ЦЕНТРОБЕЖНЫЙ, ПОГРУЖНОЙ ДРЕНАЖНЫЙ

Вид установки: ПОГРУЖНОЙ

Конструкция: полуоткрытое рабочее колесо / SuperVortex для DPK.V

Назначение: ДРЕНАЖ, ВОДООТВЕДЕНИЕ, КАНАЛИЗАЦИЯ, ПРОМЫШЛЕННЫЕ И МУНИЦИПАЛЬНЫЕ СТОКИ

Перекачиваемая среда: дренажные, поверхностные и грунтовые воды, в том числе воды с абразивными веществами без крупных и длинноволокнистых включений

Гарантия производителя, месяцев: 24

Напряжение, В: 3 x 380–415 В

Номинальная сила тока, А: 3,6

Частота вращения, об/мин: 2850

Максимальная температура жидкости, °С: 40

Номинальная мощность эл.двиг. P2, кВт: 1,5

Материал вала: нержавеющая сталь / по исполнению

Материал торцевого уплотнения: двойное механическое / картриджевое / по исполнению

Исполнение насоса: Ex / AUTOADAPT / датчики / стандартное исполнение — по маркировке

Мощность на валу, кВт: 1,5

Weight: 35g

КРИВАЯ

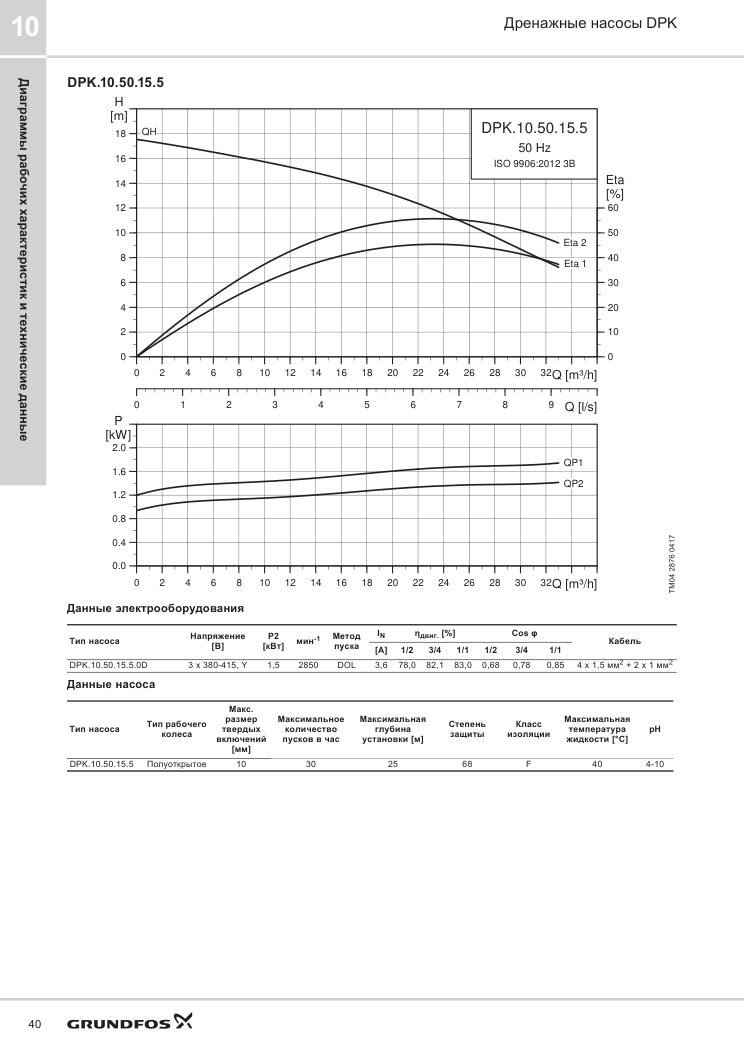

Рабочая характеристика DPK.10.50.15.5.0D

Q-H график показывает зависимость расхода и напора насоса и нужен для проверки рабочей точки системы. Для этой модели ориентировочные параметры карточки: расход — м³/ч, напор — м, мощность P2 1.5 кВт.

При подборе учитывайте потери давления в трубопроводе, высоту подъема, арматуру, режим включений и состав перекачиваемой среды. Окончательная рабочая точка должна находиться в допустимой зоне характеристики производителя.

График работы насоса

ЧЕРТЕЖ

Чертеж и технические данные DPK.10.50.15.5.0D

В разделе приведены габаритные чертежи и/или таблицы технических размеров по серии и типоразмеру. Эти данные нужны для проверки монтажного пространства, присоединений, высоты установки, обслуживания и совместимости с трубопроводом.

Перед заказом и монтажом рекомендуем сверить габариты с фактической комплектацией, способом установки и требованиями проекта.

Чертеж и технические данные насоса

ОПИСАНИЕ

DPK.10.50.15.5.0D

Высоконапорный погружной дренажный насос Grundfos DPK.10.50.15.5.0D, 1.5 кВт — модель серии Grundfos DPK. Серия DPK — высоконапорные погружные дренажные насосы для тяжелых условий: строительный водоотлив, промышленные воды, шахты, котлованы, дренажные колодцы и технологические системы. В зависимости от исполнения используются полуоткрытые или SuperVortex рабочие колеса для загрязненных вод.

Карточка собрана по каталожным материалам Grundfos и привязана к рабочей характеристике, чертежу, материалам и документации серии. Для окончательного подбора насос нужно сверять по фактической рабочей точке: расходу, напору, составу перекачиваемой среды и условиям монтажа.

  • Тип насоса: ДИНАМИЧЕСКИЙ, ЛОПАСТНОЙ, ЦЕНТРОБЕЖНЫЙ, ПОГРУЖНОЙ ДРЕНАЖНЫЙ
  • Назначение и среда: дренажные, поверхностные и грунтовые воды, в том числе воды с абразивными веществами без крупных и длинноволокнистых включений
  • Конструкция: полуоткрытое рабочее колесо / SuperVortex для DPK.V
  • Установка: ПОГРУЖНОЙ
  • Номинальная мощность P2: 1.5 кВт; напряжение: 3 x 380–415 В В
  • Номинальная производительность: — м³/ч; номинальный напор: — м
  • Материалы: корпус — чугун; рабочее колесо — чугун/нержавеющая сталь по исполнению
  • Защита двигателя: степень защиты IP68, класс изоляции F

Если объект имеет нестандартный режим работы, переменный уровень жидкости, длинную напорную линию или риск засорения, лучше дополнительно проверить подбор по полной Q-H кривой и требованиям руководства по монтажу.

МАТЕРИАЛЫ

Материалы DPK.10.50.15.5.0D

Материальное исполнение влияет на ресурс насоса, устойчивость к загрязненной среде и допустимые условия эксплуатации. Ниже указаны основные материалы по карточке и каталожная страница с разбивкой материалов.

  • Корпус: чугун
  • Рабочее колесо: чугун/нержавеющая сталь по исполнению
  • Вал: нержавеющая сталь / по исполнению
  • Торцевое уплотнение: двойное механическое / картриджевое / по исполнению
  • Двигатель: степень защиты IP68, класс изоляции F
Материальное исполнение насоса

ЗИП

Для заказа ЗИП сообщите менеджеру полное типовое обозначение и номер продукта насоса.

ДОКУМЕНТАЦИЯ

Документация DPK.10.50.15.5.0D

Для подбора, монтажа и обслуживания используйте официальный каталог/датабуклет Grundfos по соответствующей серии. В каталоге приведены рабочие характеристики, Q-H кривые, габаритные чертежи, материалы, конструктивные схемы и рекомендации по применению.

Скачать каталог Grundfos PDF

Файл каталога: databooklet-dpk-70269819-0920.pdf. Если нужен паспорт, сертификат или чертеж под конкретный номер продукта — запросите его у менеджера.

КОНСТРУКЦИЯ

Конструкция DPK.10.50.15.5.0D

Насос относится к серии Grundfos DPK. Конструктивно модель рассчитана на погружную работу в составе дренажной или канализационной системы.

  • Конструктивное исполнение: полуоткрытое рабочее колесо / SuperVortex для DPK.V
  • Способ установки: ПОГРУЖНОЙ
  • Ключевые узлы: электродвигатель, проточная часть, рабочее колесо, вал, торцевое уплотнение, кабельный ввод и напорное присоединение.
  • Проверка перед монтажом: соответствие присоединений, свободного прохода, направления вращения и рабочей точки требованиям проекта.

Фотографии конструктивных разрезов и материального исполнения не дублируются в этом табе; изображения вынесены в карточку товара и профильные разделы.

ЭКСПЛУАТАЦИЯ

Эксплуатация DPK.10.50.15.5.0D

DPK устанавливают погружно, стационарно или переносно, с учетом глубины погружения, свободного прохода и требуемого напора. Перед запуском проверяют электрозащиту, герметичность кабельного ввода, правильность вращения и отсутствие крупных твердых предметов, способных заблокировать рабочее колесо.

  • Монтаж: ПОГРУЖНОЙ. Перед включением насос должен быть установлен устойчиво, без перекоса, с правильным подключением напорного трубопровода.
  • Рабочая среда: дренажные, поверхностные и грунтовые воды, в том числе воды с абразивными веществами без крупных и длинноволокнистых включений. Нельзя использовать насос для сред, не соответствующих назначению серии и материалам проточной части.
  • Температура жидкости: от 0 до 40 °C, если иное не указано в проекте или руководстве производителя.
  • Рабочая точка: ориентир по карточке — — м³/ч и — м. Фактический режим необходимо проверять по графику характеристики.
  • Защита: обязательны корректная электрическая защита, контроль уровня, проверка кабеля и отсутствие сухого хода.
  • Сервис: периодически проверяют рабочее колесо, уплотнение, кабельный ввод, состояние корпуса, крепежа и отсутствие посторонних предметов в проточной части.

Перед обслуживанием насос отключают от питания, извлекают или фиксируют в безопасном положении, очищают наружные поверхности и проточную часть. После сервисных работ проверяют герметичность, направление вращения и работу автоматики.
