CNP / Aikon • циркуляционные насосы

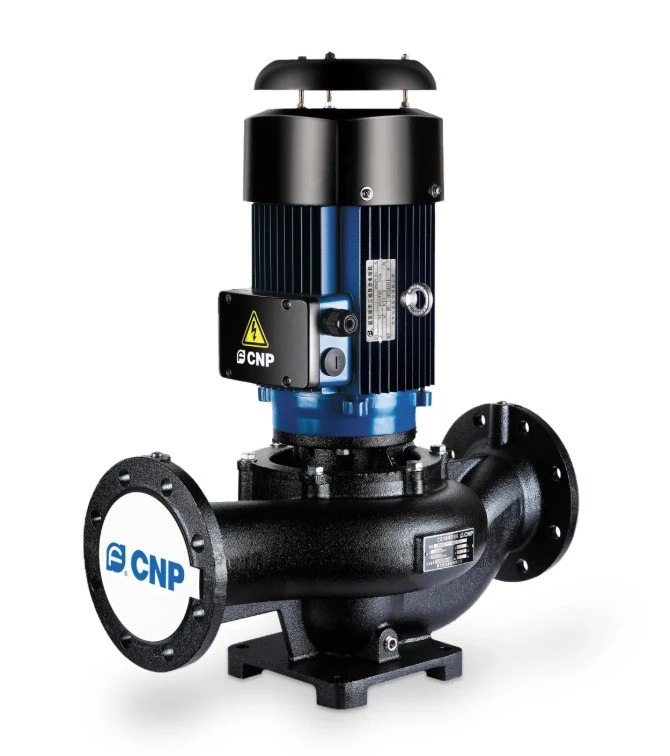

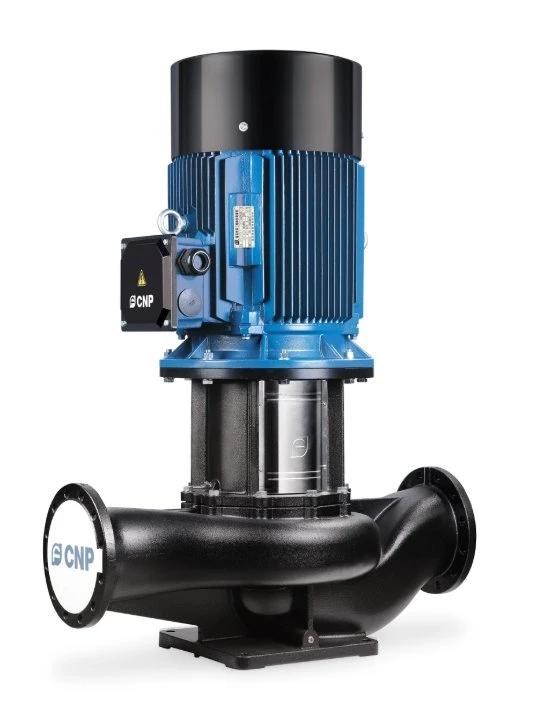

CNP TD / LLT(S) — вертикальные in-line насосы для отопления, охлаждения и водоснабжения
Подберём одноступенчатый циркуляционный насос CNP TD или LLT(S) под рабочую точку, температуру, давление, материал проточной части и условия монтажа. Подходит для инженерных систем зданий, ИТП, котельных, контуров охлаждения, ГВС/ХВС и циркуляции воды.
in-line патрубки в одну линию
до 12 бар TD, опция до 16 бар
до 6 бар LLT(S)
50 Гц стандартные электродвигатели
TD / LLT(S)
Области применения
Для инженерных систем, где нужна циркуляция чистой воды без перестройки трубопровода
Насосы TD и LLT(S) ставят в разрыв трубопровода: всасывающий и напорный патрубки расположены на одной оси. Это удобно для модернизации существующих систем и компактных машинных залов.
Отопление и теплоснабжение
Циркуляция воды в котельных, тепловых пунктах, системах отопления зданий и технологических контурах.
Вентиляция и кондиционирование
Контуры чиллеров, фанкойлов, систем охлаждения и кондиционирования, где требуется стабильный расход.
ГВС и ХВС
Подача и циркуляция воды в системах горячего и холодного водоснабжения, насосных узлах и ИТП.
Ирригация
Подача воды для полива и технических задач при условии совместимости жидкости с материалами насоса.
Промышленные контуры
Циркуляция чистой технологической воды, охлаждающих жидкостей и водогликолевых смесей при корректном исполнении уплотнений.
Модернизация насосных узлов
Замена существующих in-line насосов с подбором по рабочей точке, габаритам, фланцам и электродвигателю.
Важно: насосы не предназначены для загрязнённых, абразивных, волокнистых, агрессивных и легковоспламеняющихся жидкостей. Совместимость жидкости, pH, гликоля и материалов уплотнений нужно проверять при подборе.
Преимущества конструкции
Сухой ротор, in-line монтаж и сервис без полной разборки трубопровода
Компактный монтаж
Патрубки расположены на одной линии, поэтому насос удобно встраивается в трубопроводные системы.
Сухой ротор
Конструкция менее чувствительна к включениям в среде по сравнению с насосами с мокрым ротором.
Удобное обслуживание
Головная часть может демонтироваться без полного снятия насоса с трубопровода.
Стандартный двигатель
Используются стандартные электродвигатели с воздушным охлаждением, 50 Гц, класс изоляции F.
Сравнение серий
TD — для более широкого диапазона задач, LLT(S) — для больших расходов при малом напоре
| Параметр | CNP TD / TD(I) | CNP LLT(S) |
|---|---|---|
| Тип | Одноступенчатый центробежный насос in-line | Одноступенчатый центробежный насос in-line |
| Основной сценарий | Отопление, охлаждение, ГВС/ХВС, подача воды, циркуляция | Циркуляция с большой производительностью при малом напоре |
| Максимальное рабочее давление | 12 бар, опционально до 16 бар; для TD(I)300–350 — 10 бар | 6 бар |
| Температура жидкости | от -15 °C до +110 °C; кратковременно до +130 °C, для постоянной работы при +130 °C требуется специальное исполнение | от -15 °C до +100 °C; опционально до +120 °C по запросу |
| Электродвигатель | IP55, класс изоляции F, IE3 от 0,75 кВт, 50 Гц | IP56, класс изоляции F, IE3 от 0,75 кВт / IE2, 50 Гц |
| Напряжение | 3 × 220/380 В для 0,37–3 кВт; 3 × 380 В для 4–110 кВт; 1 × 220 В для 0,37–2,2 кВт по запросу | 3 × 220/380 В для 0,37–3 кВт; 3 × 380 В для 4–110 кВт; 1 × 220 В для 0,37–2,2 кВт по запросу |
| Материалы | В зависимости от модели: чугун HT200, рабочие колёса из чугуна, бронзы или нержавеющей стали; исполнения TD(I) с нержавеющей проточной частью | Корпус — чугун HT200, рабочее колесо — нержавеющая сталь AISI304, вал — нержавеющая сталь, уплотнения по исполнению |
Точные подача, напор, мощность, КПД, NPSH, фланцы и габариты подбираются по конкретной модели и рабочей точке. Если есть старый насос-аналог, пришлите шильдик или лист данных — подберём замену быстрее.
Подбор насоса
Чтобы не ошибиться с моделью, подбираем насос не “по названию”, а по рабочей точке
Для циркуляционных насосов важно попасть в рабочий диапазон кривой. Слишком большой расход может привести к перегреву двигателя, а работа вне допустимой зоны — к повышенному износу.
Какие данные прислать
- Требуемая подача, м³/ч.
- Требуемый напор, м.
- Температура перекачиваемой жидкости.
- Тип жидкости: вода, гликоль, конденсат, другая среда.
- Давление в системе и давление на входе.
- Напряжение питания и требования к электродвигателю.
- Диаметр трубопровода, фланцы, ограничения по габаритам.
- Фото шильдика старого насоса или проектный лист данных.
Документация
Каталог, паспорт и руководства по эксплуатации CNP TD / LLT(S)
Документы пригодятся проектировщику, инженеру по эксплуатации и специалисту по закупкам: в них есть маркировка, условия эксплуатации, материалы, графики характеристик, габариты и монтажные требования.
Каталог TD / LLT(S) / TD(i)
Технический каталог: модельный ряд, графики, материалы, размеры, рекомендации по монтажу.Руководство по эксплуатации LLT(S)
Паспорт, монтаж, подключение, ввод в эксплуатацию и обслуживание LLT(S).Руководство по эксплуатации TD
Паспорт, монтаж, подключение, ввод в эксплуатацию и обслуживание TD.Вопросы по подбору
Частые вопросы перед покупкой TD / LLT(S)
TD и LLT(S) — это насосы с мокрым или сухим ротором?
Это одноступенчатые циркуляционные насосы с сухим ротором, стандартным электродвигателем и торцевым уплотнением.
Можно ли использовать насос для гликоля?
Да, но исполнение нужно уточнять при подборе. Для водогликолевых смесей может потребоваться специальное исполнение с EPDM и соответствующим торцевым уплотнением.
Можно ли перекачивать загрязнённую воду?
Нет. Насосы рассчитаны на чистые жидкости без твёрдых включений и волокон, которые могут повредить проточную часть или уплотнение.
Как быстрее подобрать замену старому насосу?
Пришлите фото шильдика, рабочую точку, температуру жидкости, давление в системе, диаметр трубопровода и требования по питанию. Если есть проект или лист данных — приложите его.
Нужна цена или замена аналога?
Отправьте параметры системы — подберём CNP TD или LLT(S), проверим рабочую точку, давление, температуру, материалы и дадим коммерческое предложение.
